FDR1分界负荷开关控制器使用说明书

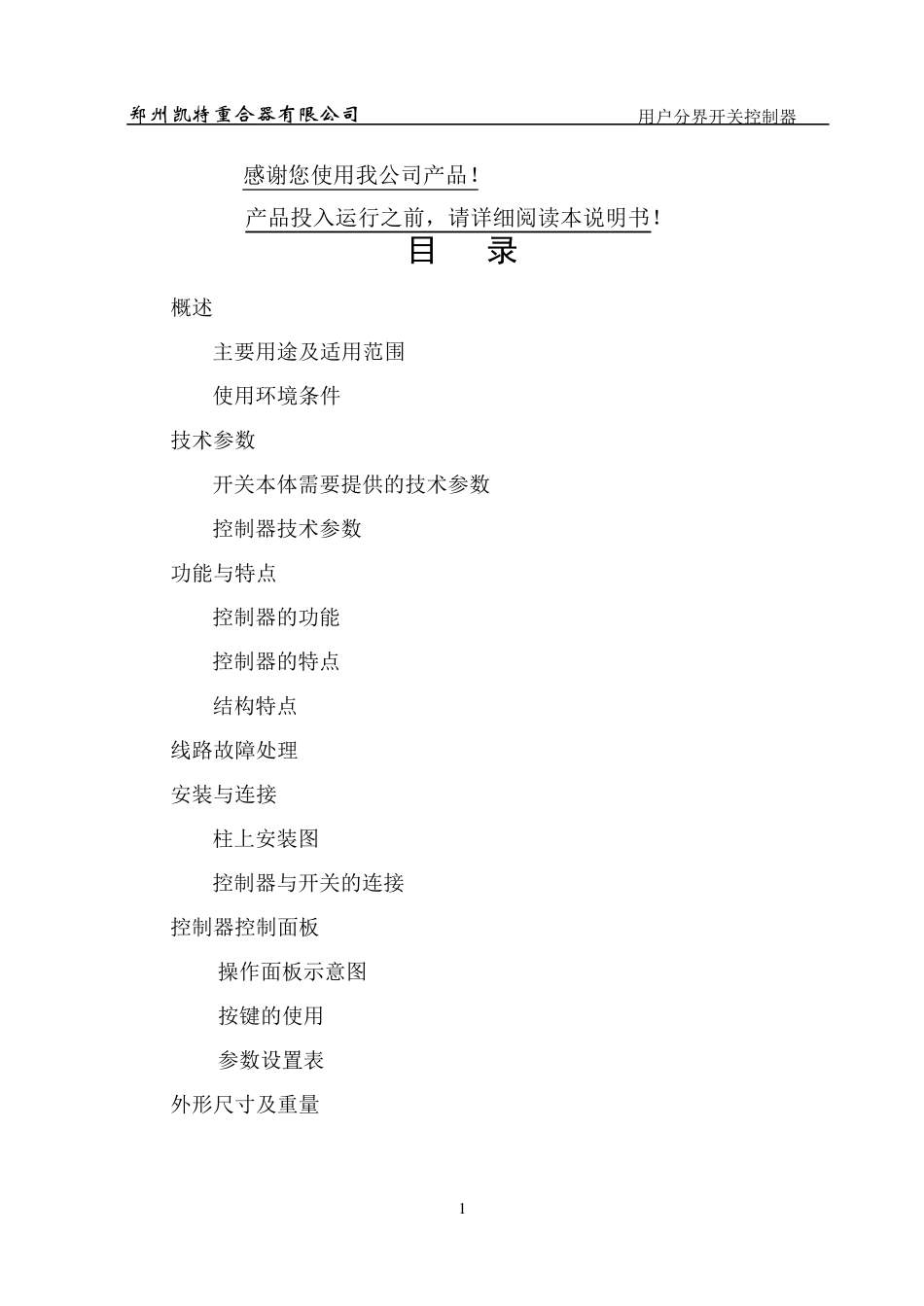

郑州凯特重合器有限公司 用户分界开关控制器 1 感谢您使用我公司产品！ 产品投入运行之前，请详细阅读本说明书！ 目 录 1. 概述 -------------------------------------------------2 1.1 主要用途及适用范围 --------------------------------2 1.2 使用环境条件 --------------------------------------2 2. 技术参数 ---------------------------------------------3 2.1 开关本体需要提供的技术参数 ------------------------3 2.2 控制器技术参数 ------------------------------------3 3. 功能与特点 -------------------------------------------4 3.1 控制器的功能 --------------------------------------4 3.2 控制器的特点 --------------------------------------4 3.3 结构特点 ------------------------------------------5 4. 线路故障处理 -----------------------------------------5 5. 安装与连接 -------------------------------------------6 5.1 柱上安装图 ----------------------------------------6 5.2 控制器与开关的连接 --------------------------------7 6. 控制器控制面板 ---------------------------------------8 6.1 操作面板示意图 ------------------------------------8 6.2 按键的使用 ----------------------------------------8 6.3 参数设置表 ----------------------------------------8 7. 外形尺寸及重量-----------------------------------------10 郑州凯特重合器有限公司 用户分界开关控制器 2 1．概述 1.1主要用途及适用范围 10kV 架空配电线路 T 接的用户内部发生故障时，如故障在其进线段，或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。如果故障性质是永久的，变电站重合不成功，则一个中压用户界内的事故将使整条配电线路停电，这种在配电网中常见的波及事故，对社会将造成恶劣影响。 用户分界负荷开关是解决上述波及事故的理想设备，该设备安装于 10kV 架空配电线路的责任分界点处，可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电安全。 用户分界负荷开关控制器是专门用于分界开关本体的智能控制。实现保护控制功能和通信功能，控制器与开关本体通过控制电缆和航空接插件进行电气连接，实现其保护及自动...
