FISHER防喘阀使用指南(气动)

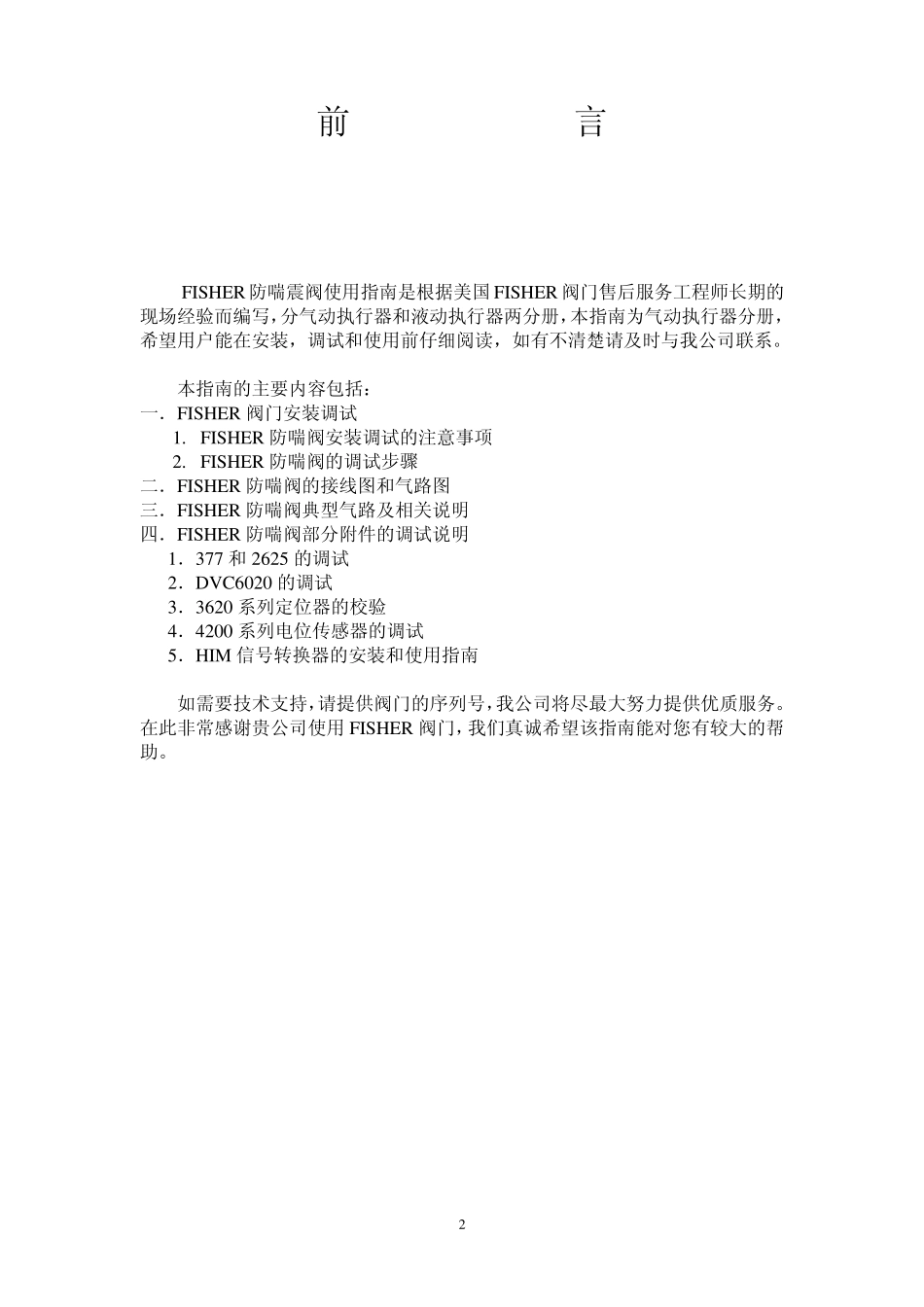

FISHER 防喘振阀使用指南 (气动执行器) SINOPROCESS 成都赛来控制工程有限公司 2 前 言 FISHER 防喘震阀使用指南是根据美国FISHER 阀门售后服务工程师长期的现场经验而编写，分气动执行器和液动执行器两分册，本指南为气动执行器分册，希望用户能在安装，调试和使用前仔细阅读，如有不清楚请及时与我公司联系。 本指南的主要内容包括： 一．FISHER 阀门安装调试 1. FISHER 防喘阀安装调试的注意事项 2. FISHER 防喘阀的调试步骤 二．FISHER 防喘阀的接线图和气路图 三．FISHER 防喘阀典型气路及相关说明 四．FISHER 防喘阀部分附件的调试说明 1．377 和2625 的调试 2．DV C6020 的调试 3．3620 系列定位器的校验 4．4200 系列电位传感器的调试 5．HIM 信号转换器的安装和使用指南 如需要技术支持，请提供阀门的序列号，我公司将尽最大努力提供优质服务。在此非常感谢贵公司使用FISHER 阀门，我们真诚希望该指南能对您有较大的帮助。 3 一 关于 FISHER 防喘震阀安装调试 及使用时应注意的相关问题 4 一 关于FISHER 防喘震阀安装调试及使用时 应注意的相关问题 1．由于阀门和执行机构的尺寸较大，重量也较大，因此在安装时，阀门和执行机构应整体吊装，以免损坏阀门和执行机构。对较大的阀门最好让执行机构直立安装并做一支架对阀门执行机构进行支撑，支撑应该是在管道上，而不是直接支撑在地面上，并且阀门两边管道的支撑要离阀门较近，如此可减小阀门的震动，以免阀门因震动过大而产生不正常现象。 2．由于阀门控制气路比较复杂，控制管和相关的附件较多，因此在安装时要小心，避免损坏控制管和相关附件。 3．气源管不能使用易生锈的镀锌管或钢管，最好使用不锈钢管，并确保气源的清洁度和干燥度，以避免损坏阀门定位器。对有储气罐的阀，需将储气罐及其管路进行固定，或使用软的耐压管，以免因震动使管接头脱落而使阀门失控。 4．调试前，首先应仔细阅读相关的资料，清楚各相关附件的用途和作用原理；然后将气路图及其说明与现场气路相对照，弄清阀门的工作原理。 5．根据相关资料，提供相应的气源压力，例如配有 377 的1061 执行机构气源压力不能低于55psig(3.8bar)。具体可参见铭牌上最大压力限制和相关附件的压力限制，取低者，在此范围内，将压力调节大点比较好，压力越大阀门的稳定性越好。 6．调试时需检查，当断开气源或让电磁阀失电时，无论定位器的信号为多少，阀门均应处于...
