Fluent仿真流程

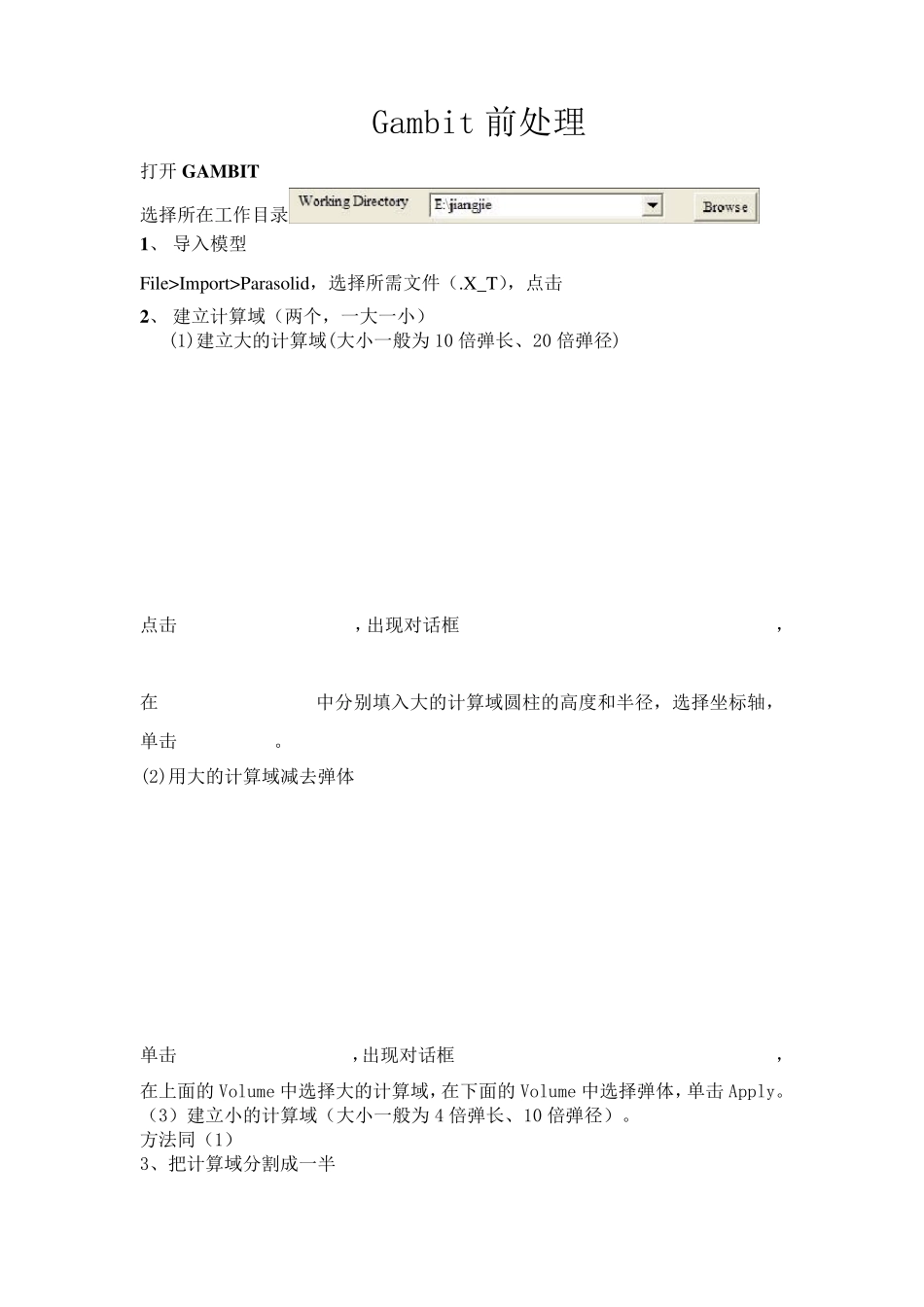

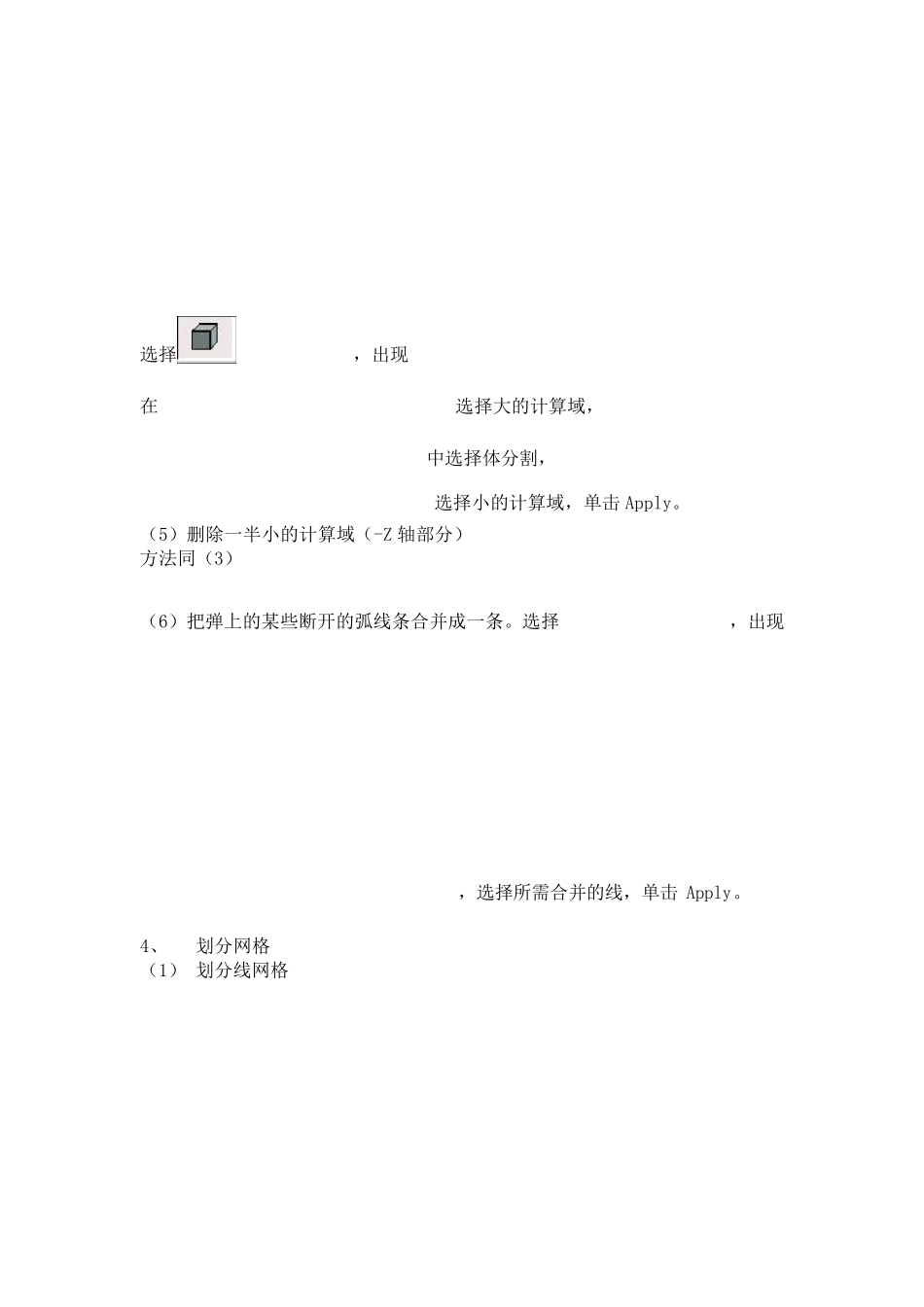

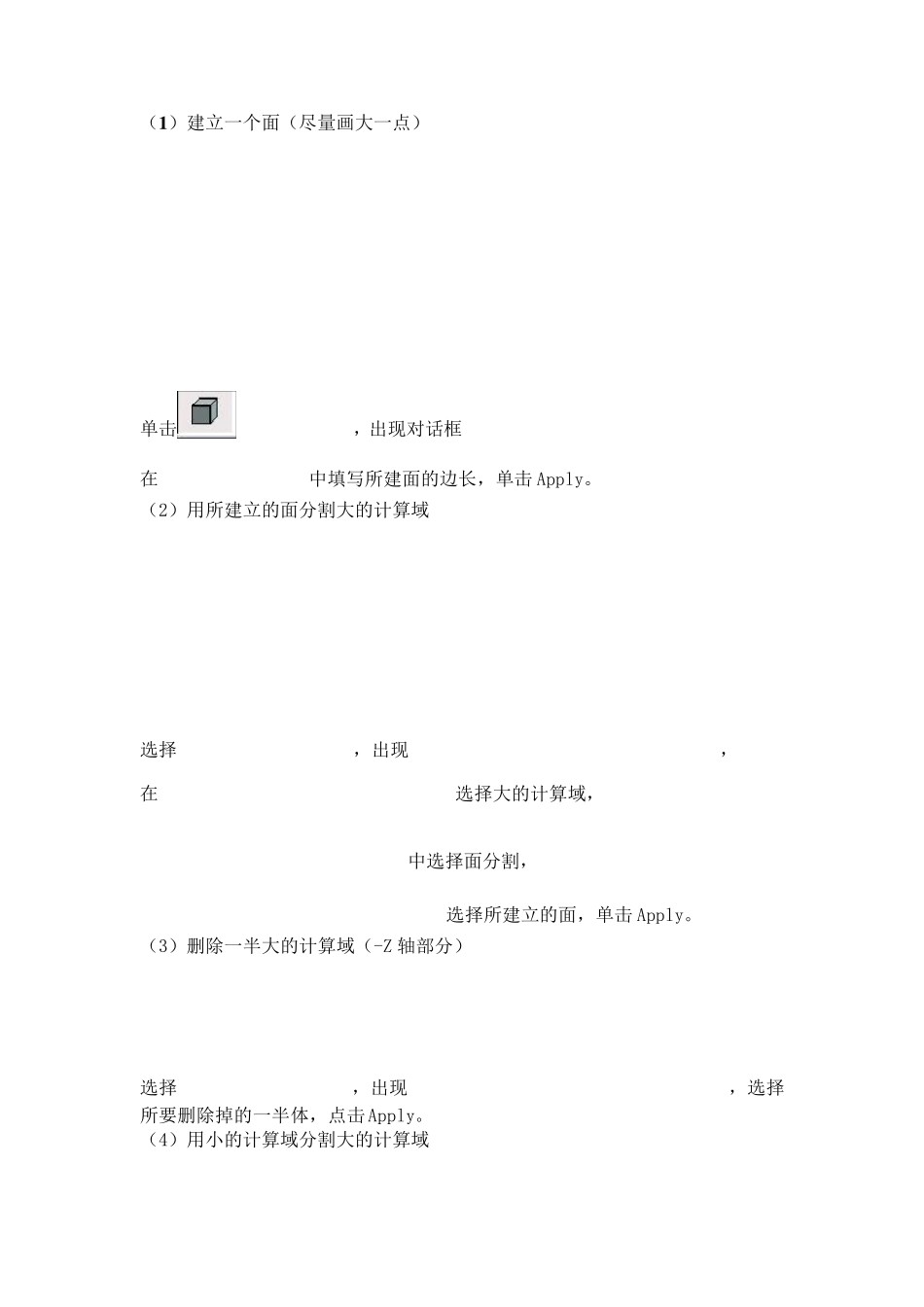

Gambit 前处理 打开GAMBIT 选择所在工作目录 1、 导入模型 File>Import>Parasolid，选择所需文件（.X_T），点击 2、 建立计算域（两个，一大一小） (1)建立大的计算域(大小一般为 10 倍弹长、20 倍弹径) 点击，出现对话框，在中分别填入大的计算域圆柱的高度和半径，选择坐标轴，单击。 (2)用大的计算域减去弹体 单击，出现对话框，在上面的 Volume 中选择大的计算域，在下面的 Volume 中选择弹体，单击 Apply。 （3）建立小的计算域（大小一般为 4 倍弹长、10 倍弹径）。 方法同（1） 3、把计算域分割成一半 （1 ）建立一个面（尽量画大一点） 单击，出现对话框在中填写所建面的边长，单击Apply。 （2）用所建立的面分割大的计算域 选择，出现， 在选择大的计算域， 中选择面分割， 选择所建立的面，单击Apply。 （3）删除一半大的计算域（-Z 轴部分） 选择，出现，选择所要删除掉的一半体，点击Apply。 （4）用小的计算域分割大的计算域 选择，出现 在选择大的计算域， 中选择体分割， 选择小的计算域，单击Apply。 （5）删除一半小的计算域（-Z 轴部分） 方法同（3） （6）把弹上的某些断开的弧线条合并成一条。选择，出现，选择所需合并的线，单击Apply。 4、 划分网格 （1） 划分线网格 选择，出现，选择所需划分的线，在中Radio 填写划分比例（选中，>1 为中间疏两端密，一般不大于1.1；<1 为中间密两端疏，一般不小于0.9；不选中，则看网格疏密的方向，单击 改变方向），中填写所划分网格数目。 *注* 所有线都画好网格以后就可以划分体网格了。 （2） 划分体网格 选择 ，出现，选择所要划分的体，选择，单击Apply，划分非结构网格。 （3）检查网格质量 选择 ，单击 右键，选择 ，出现对话框，选择所要检查的体网格，单击Apply。 单击中间下面的向上箭头，查看网格质量（一般网格质量大部分在0-0.5之间，就说明网格质量比较好；如果有大于0.97 的，则要重新划分网格） 5、 定义边界条件 *注* 在定义边界条件之前先关掉网格 单击右下角，出现，单击mesh 右边的Off，单击Apply 关闭网格。 （1） 定义壁面边界 选择，出现对话框，在中填写名字（必须是英文），Type 选择WALL，，选择所对应的面，单击Apply。 （2） 定义压力远场 同样方法定义压力远场，只需把Type 改为即可。 （3） 定义对称面 同样方法定义对称面，只需把Type 改为即可。 6、 输出...
