Fluent出入口边界条件设置及实例解析

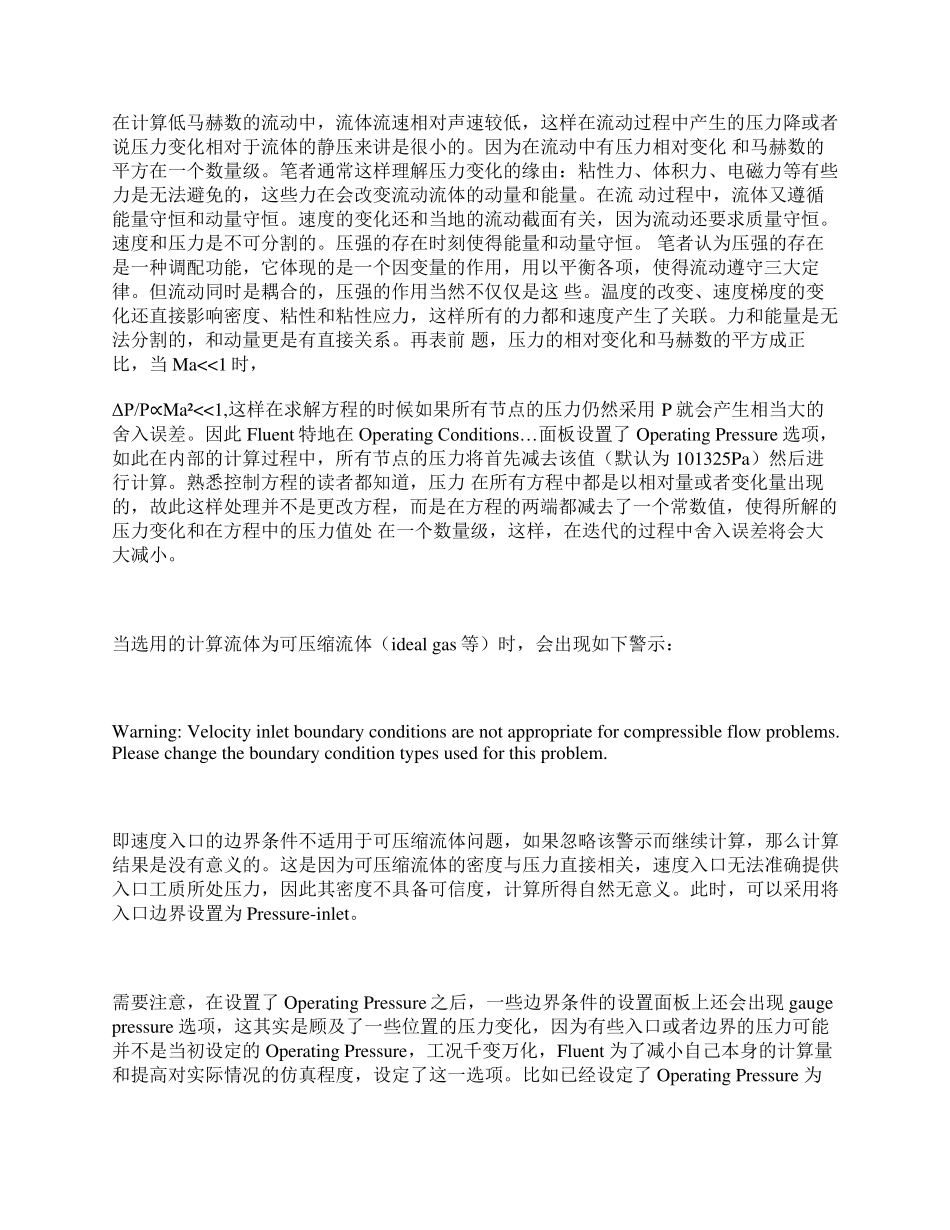

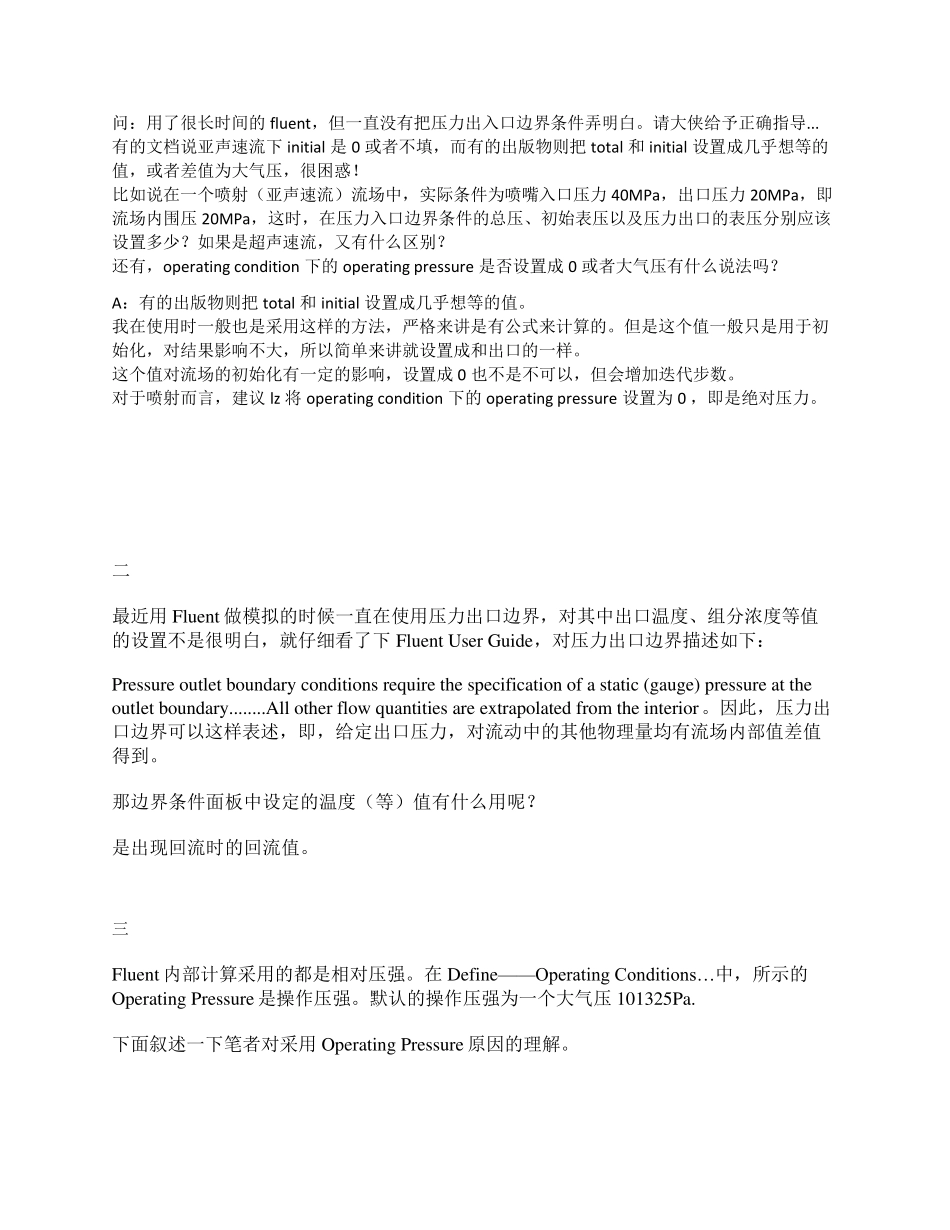

问：用了很长时间的fluent，但一直没有把压力出入口边界条件弄明白。请大侠给予正确指导... 有的文档说亚声速流下initial 是0 或者不填，而有的出版物则把total 和initial 设置成几乎想等的值，或者差值为大气压，很困惑！ 比如说在一个喷射（亚声速流）流场中，实际条件为喷嘴入口压力40MPa，出口压力20MPa，即流场内围压20MPa，这时，在压力入口边界条件的总压、初始表压以及压力出口的表压分别应该设置多少？如果是超声速流，又有什么区别？ 还有，operating condition 下的operating pressure 是否设置成0 或者大气压有什么说法吗？ A：有的出版物则把total 和initial 设置成几乎想等的值。 我在使用时一般也是采用这样的方法，严格来讲是有公式来计算的。但是这个值一般只是用于初始化，对结果影响不大，所以简单来讲就设置成和出口的一样。 这个值对流场的初始化有一定的影响，设置成0 也不是不可以，但会增加迭代步数。 对于喷射而言，建议lz将operating condition 下的operating pressure 设置为0 ，即是绝对压力。 二 最近用Fluent 做模拟的时候一直在使用压力出口边界，对其中出口温度 、组 分浓 度 等值的设置不是很明白，就仔 细 看 了下Fluent User Guide，对压力出口边界描 述 如下： Pressure outlet boundary conditions require the specification of a static (gauge) pressure at the outlet boundary........All other flow quantities are extrapolated from the interior。因 此 ，压力出口边界可以这样表述 ，即，给定出口压力，对流动 中的其他 物理 量 均 有流场内部 值差值得 到 。 那 边界条件面 板 中设定的温度 （等）值有什么用呢 ？ 是出现 回 流时的回 流值。 三 Fluent 内部 计算采用的都 是相 对压强 。在Define——Operating Conditions…中，所示 的Operating Pressure 是操 作 压强 。默 认 的操 作 压强 为一个大气压101325Pa. 下面 叙 述 一下笔 者对采用Operating Pressure 原 因 的理 解 。 在计算低马赫数的流动中，流体流速相对声速较低，这样在流动过程中产生的压力降或者说压力变化相对于流体的静压来讲是很小的。因为在流动中有压力相对变化 和马赫数的平方在一个数量级。笔者通常这样理解压力变化的缘由：粘性力、体积力、电磁力等有些力是无法避免的，这些力在会改变流动流...
