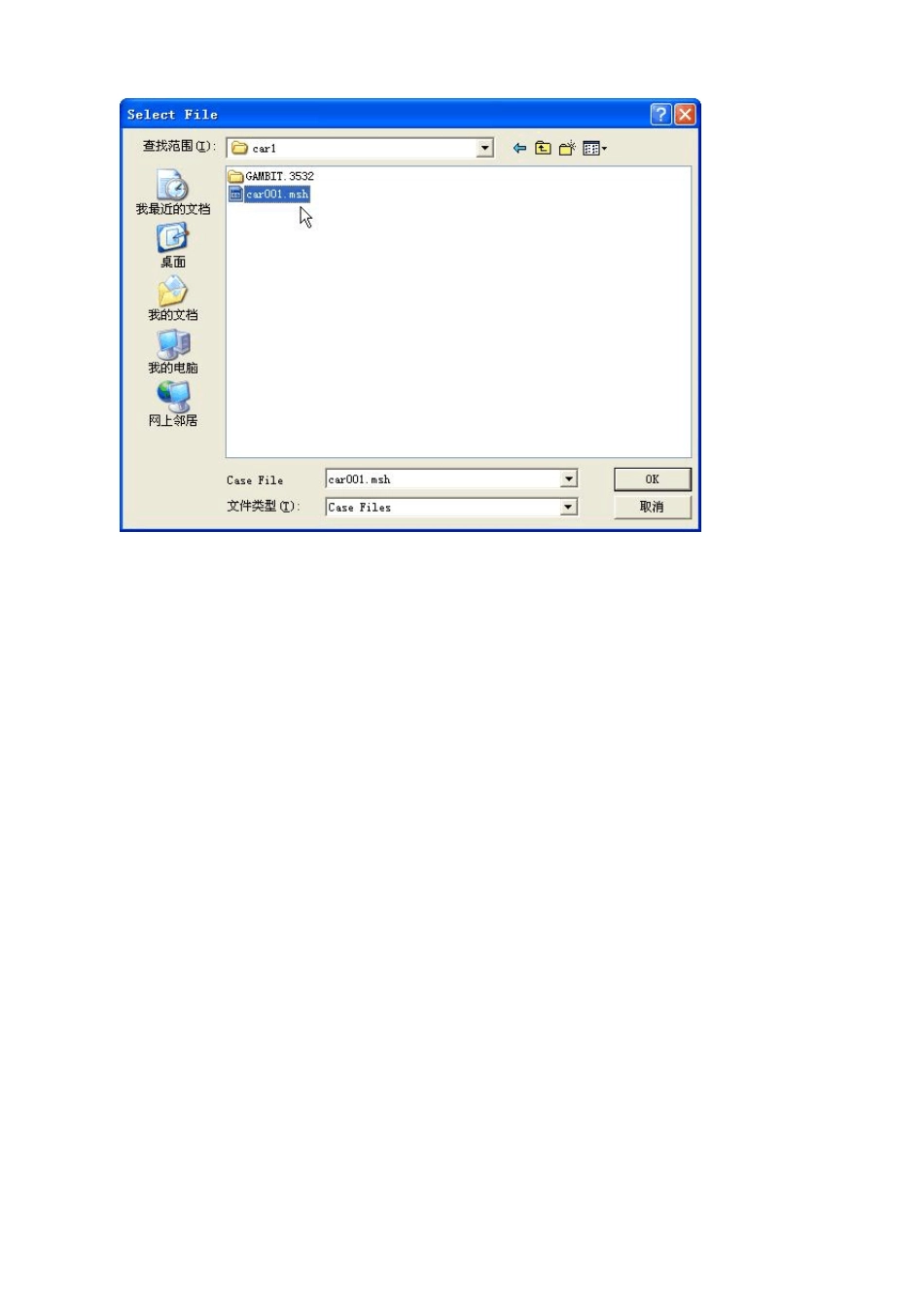

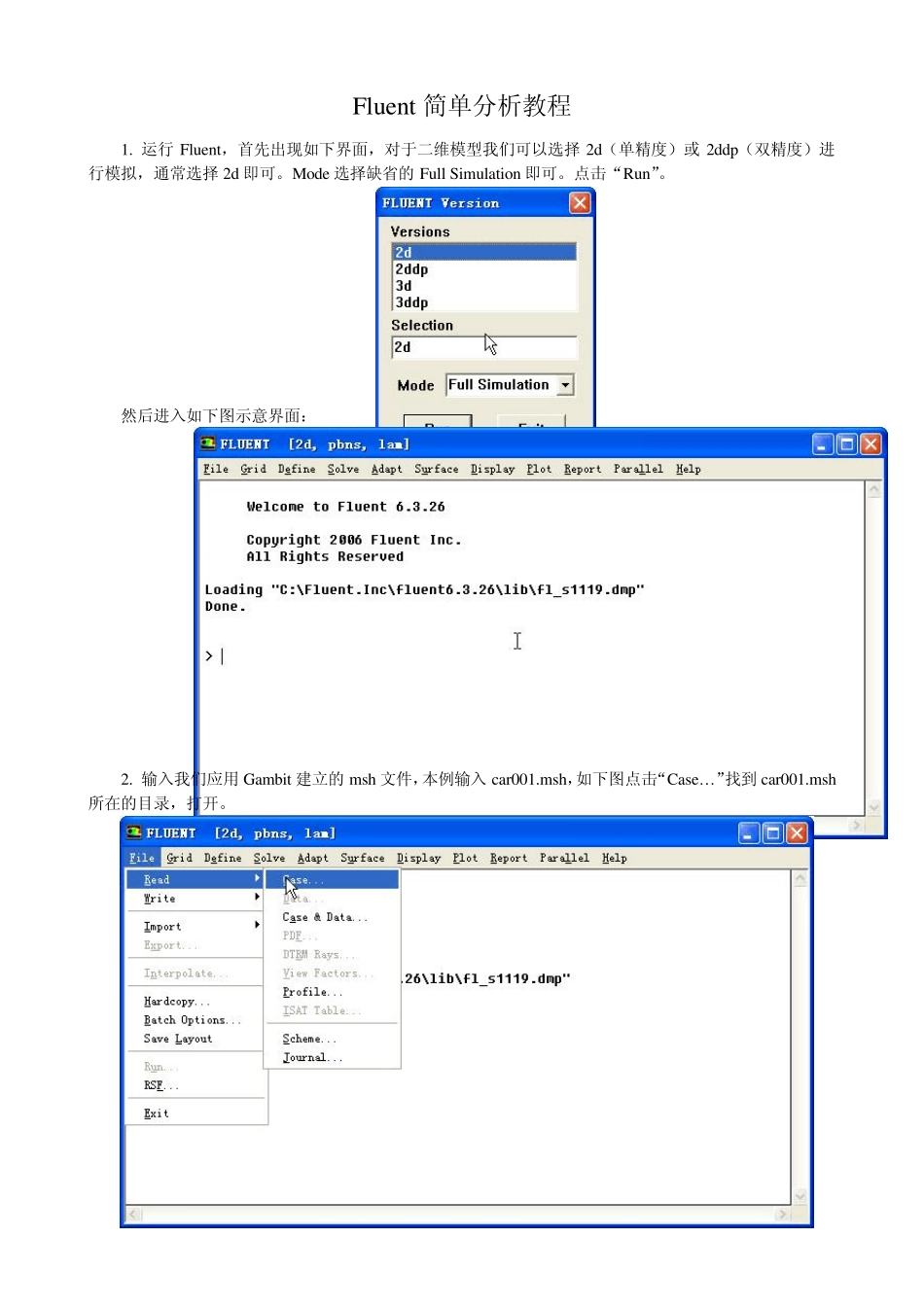

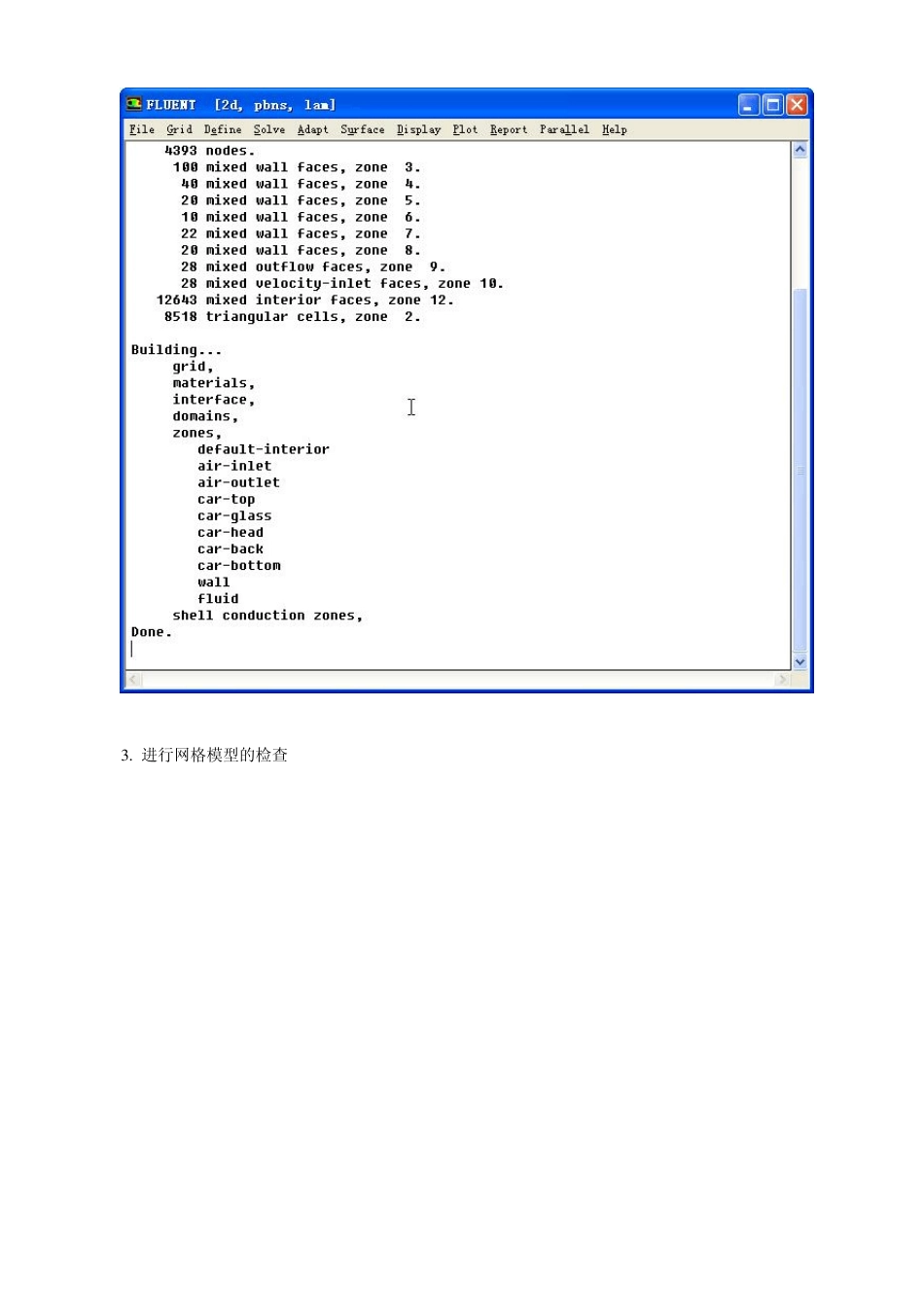

Flu ent 简单分析教程 1. 运行 Flu ent，首先出现如下界面，对于二维模型我们可以选择 2d（单精度）或 2ddp（双精度）进行模拟，通常选择 2d 即可。Mode 选择缺省的 Fu ll Simu lation 即可。点击“Ru n”。 然后进入如下图示意界面： 2. 输入我们应用 Gambit 建立的 msh 文件，本例输入 car001.msh，如下图点击“Case…”找到 car001.msh所在的目录，打开。 3 . 进行网格模型的检查 重点看上图红框所显示的值是否为负数，体积或面积非负数为正确，否则说明网格畸形，需要重新修理。 4 . 进行网格的缩放，此项主要检查单位和模型尺寸是否正确。 如下图示，首先看单位是否正确，我们的单位选择m，然后看比例，如果比例不正确，可以在 Scale Factors的 X 和 Y 中分别输入值 10，然后点击“Scale”或“Unscale”，看 Xmin 和 Xmax 的值是否正确，如果正确点击“Close”即可。 5. 此项进行网格的平滑与倾斜校正，可以省。 如下图，我们通常直接反复点击“Smooth”和“Sw ap”几次即可。点击“Close”。 6. 解算模型的选择 如下图，对于我们的分析，一般缺省即可，点击“O K ” 7. 流体材料的设置 缺省流体就是空气“air”，我们不做更改。点击“Close”。 8. 边界条件的设定 这是很重要的一项。 如下图，我们需要仔细检查 Gambit 中设定的边界类型，看是否正确。本例中除了 air-inlet 需要设定空气进入的速度以外，其他的不用更改设置。如图中示，在 Zone 中选择 air-inlet，在 Ty pe 中自动显示v elocity -inlet，然后点击“Set…”按钮。 在 Velocity Magnitu de（m/s）中输入空气的流速，我们输入 27.78。表示 100km/h 速度。点击“OK”。点击上图中的“Close”。 9. 下面看 Solv e 选项 如下图中的 Under-Relax ation Factors 表示各类型的松弛因子，通常该大的迭代速度快，但精度较差，小的值，迭代速度慢，但精度较高。我们通常不用更改。 10. 迭代计算初始化 在初始化之前，先要保存 Case 文件，如下图。 点击“OK”保存。 点击“Initialize…” 通常的 Compute From 选择流体的入口边界，我们选择 air-inlet，然后点击“Init”，再点击“Close”。 11. 残差监视 下图中的设置如图中红框所示，其他选项通常不做更改。点击“O K ”。 保存 Case&Data 文件，以备恢复初始设置或程序出错时恢复用。 12. 迭代计算 打开下图示窗...
