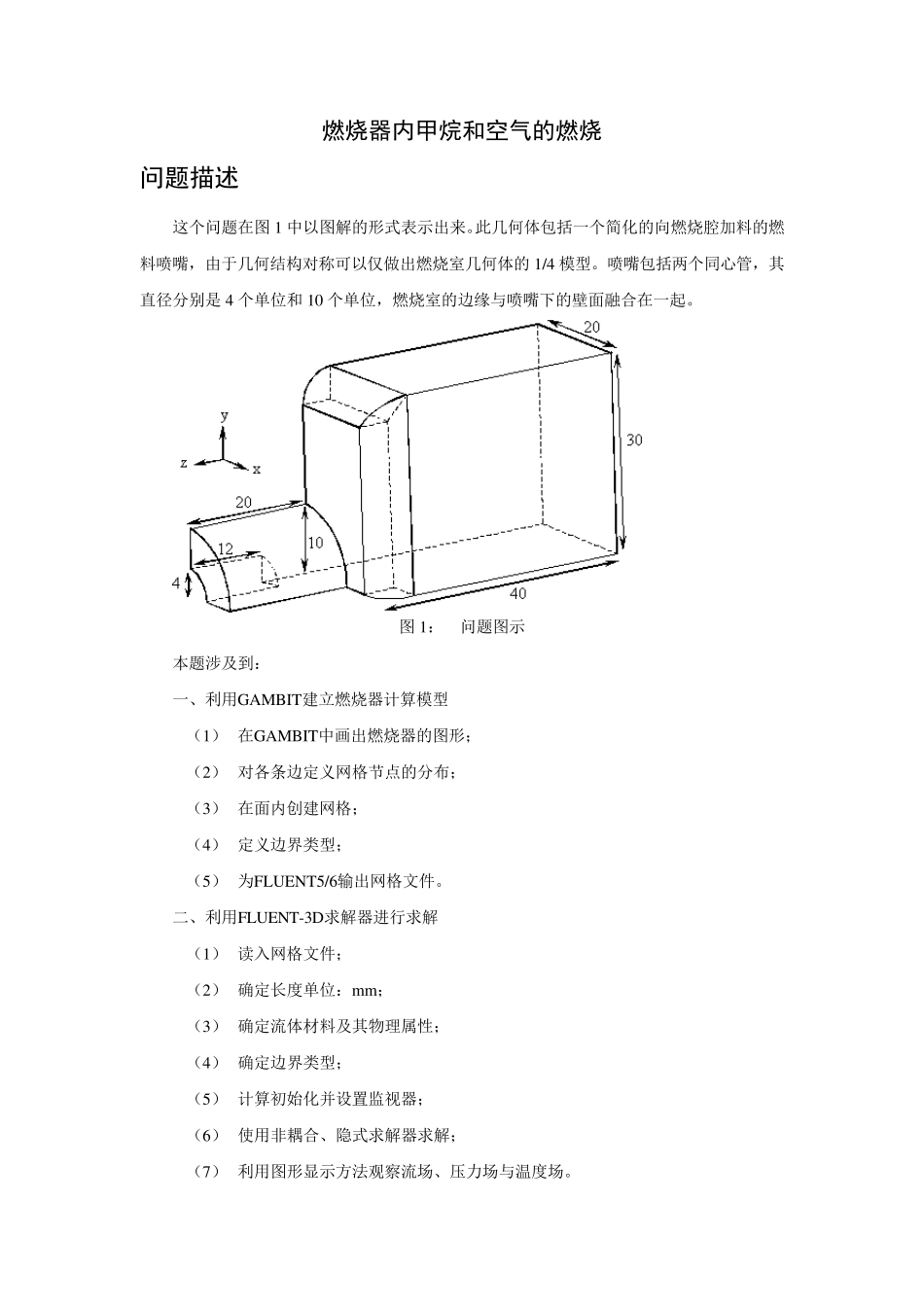

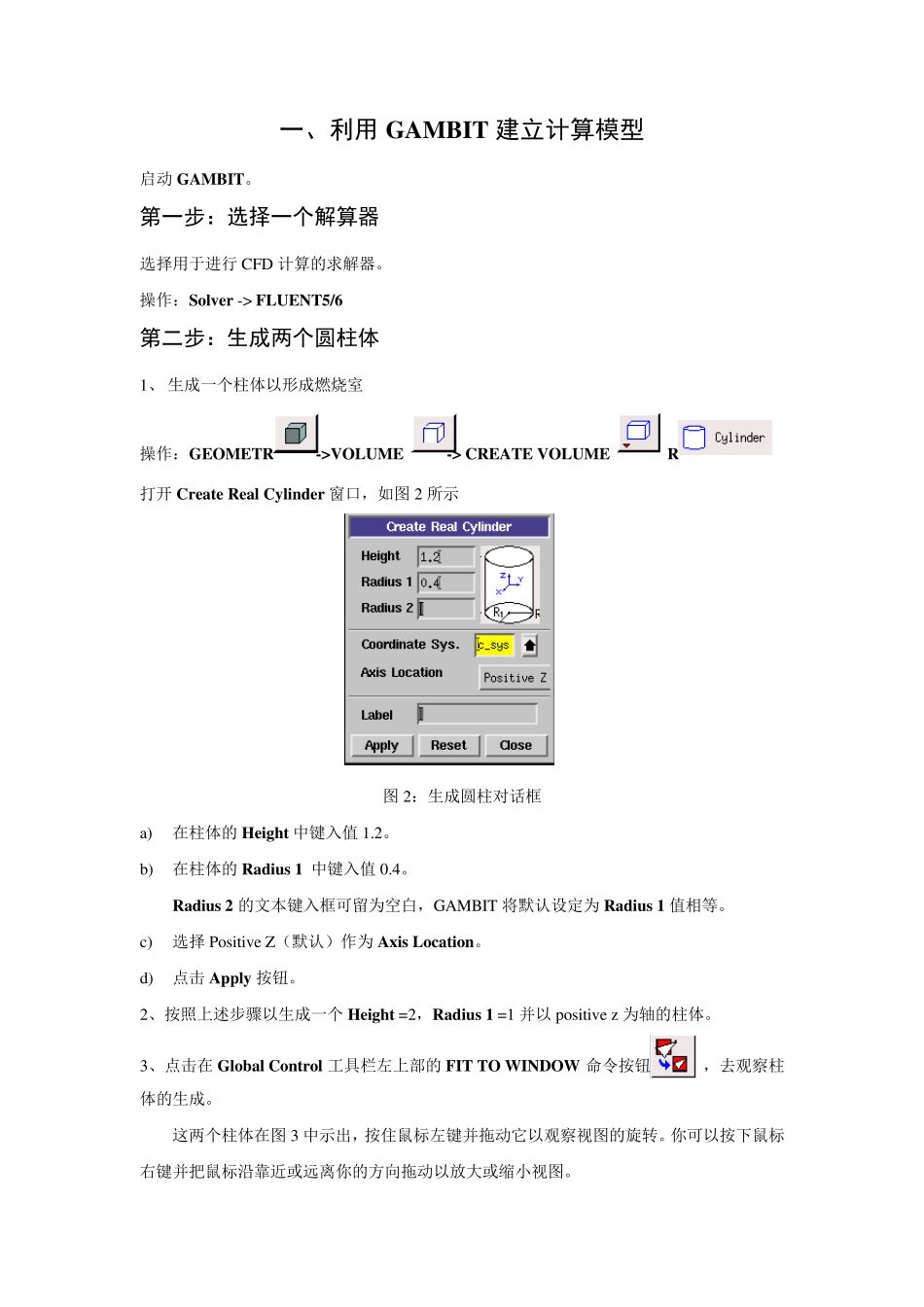

燃烧器内甲烷和空气的燃烧 问题描述 这个问题在图1 中以图解的形式表示出来。此几何体包括一个简化的向燃烧腔加料的燃料喷嘴，由于几何结构对称可以仅做出燃烧室几何体的1/4 模型。喷嘴包括两个同心管，其直径分别是4 个单位和10 个单位，燃烧室的边缘与喷嘴下的壁面融合在一起。 图1： 问题图示 本题涉及到： 一、利用GAMBIT建立燃烧器计算模型 （1） 在GAMBIT中画出燃烧器的图形； （2） 对各条边定义网格节点的分布； （3） 在面内创建网格； （4） 定义边界类型； （5） 为FLUENT5/6输出网格文件。 二、利用FLUENT-3D求解器进行求解 （1） 读入网格文件； （2） 确定长度单位：mm； （3） 确定流体材料及其物理属性； （4） 确定边界类型； （5） 计算初始化并设置监视器； （6） 使用非耦合、隐式求解器求解； （7） 利用图形显示方法观察流场、压力场与温度场。 一、利用 GAMBIT 建立计算模型 启动GAMBIT。 第一步：选择一个解算器 选择用于进行CFD 计算的求解器。 操作：Solver -> FLUENT5/6 第二步：生成两个圆柱体 1、 生成一个柱体以形成燃烧室 操作：GEOMETR->VOLUME -> CREATE VOLUME R 打开 Create Real Cylinder 窗口，如图 2 所示 图 2：生成圆柱对话框 a) 在柱体的Height 中键入值 1.2。 b) 在柱体的Radius 1 中键入值 0.4。 Radius 2 的文本键入框可留为空白，GAMBIT 将默认设定为 Radius 1 值相等。 c) 选择Positive Z（默认）作为 Axis Location。 d) 点击 Apply 按钮。 2、按照上述步骤以生成一个 Height =2，Radius 1 =1 并以 positive z 为轴的柱体。 3、点击在 Global Control 工具栏左上部的FIT TO WINDOW 命令按钮，去观察柱体的生成。 这两个柱体在图 3 中示出，按住鼠标左键并拖动它以观察视图的旋转。你可以按下鼠标右键并把鼠标沿靠近或远离你的方向拖动以放大或缩小视图。 图3：两个圆柱 4、移动生成的第一个柱体以使它在大柱体的前面。 操作：GEOMETRY-> VOLUME-> MOVE/COPY/ALIGN VOLUMES 这将打开 Move / Copy Volumes 窗口 图4： 移动、拷贝对话框 a) shift+左键选中视图窗中的小柱体 b) 在 Move / Copy Volumes 窗口中的 Volumes 下选择 Move（默认）。 c) 在 Operation 下选择 Translate（默认）。 d) 键入Global 移动矢量点为（0，0，0.8）以把小柱体沿z 方...
