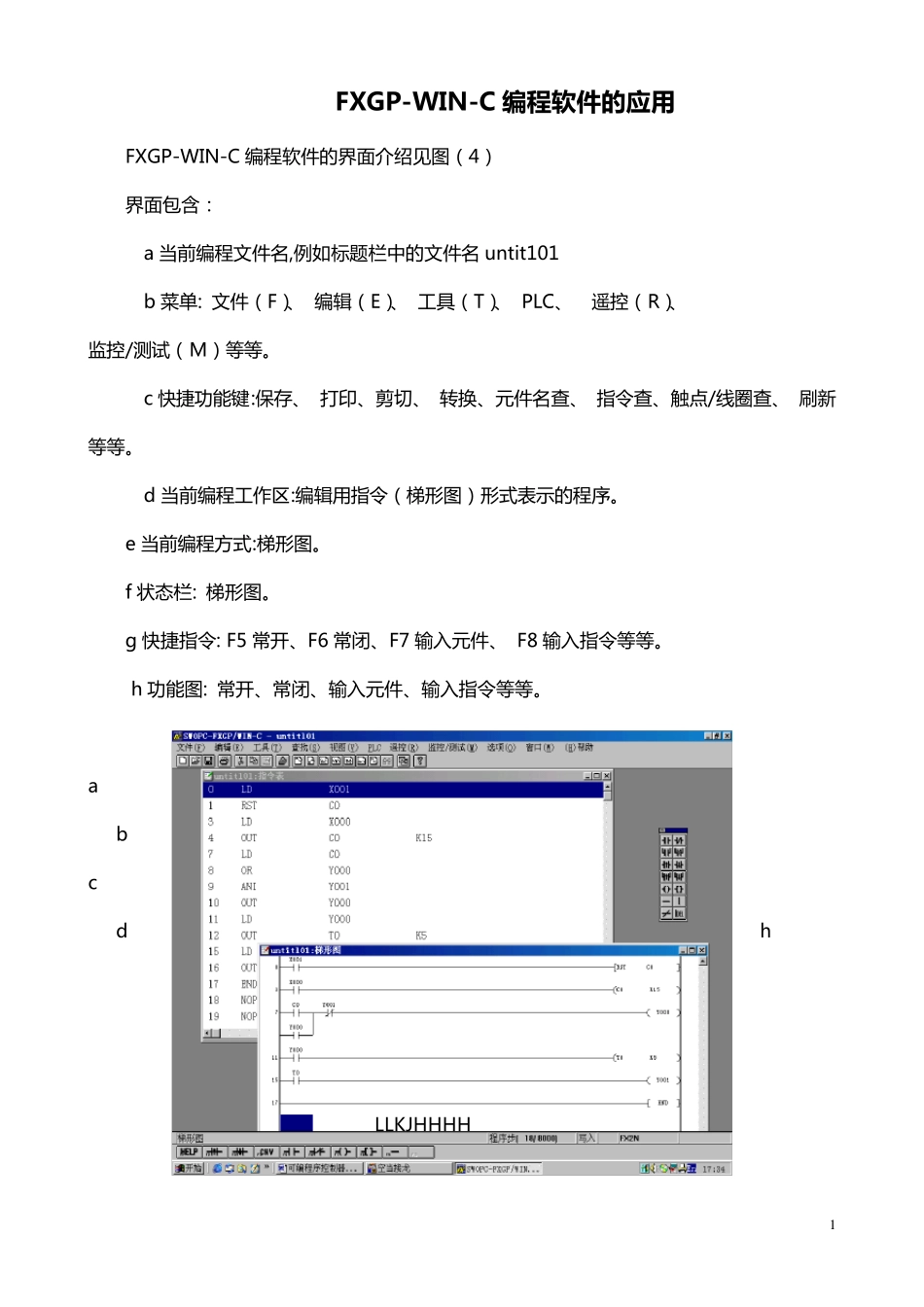

1 FXGP-WIN-C 编 程 软 件的应用 FXGP-WIN-C 编 程 软 件 的 界 面 介 绍 见 图 （ 4） 界 面 包 含 ： a 当 前 编 程 文 件 名 ,例 如 标 题 栏 中 的 文 件 名 untit101 b 菜 单 : 文 件 （ F）、 编 辑（ E）、 工具（ T）、 PLC、 遥控（ R）、 监控/测试（ M） 等等。 c 快捷功能键:保存、 打印、剪切、 转换、元件 名 查、 指令查、触点/线圈查、 刷新等等。 d 当 前 编 程 工作区:编 辑用指令（ 梯形图 ） 形式表示的 程 序。 e 当 前 编 程 方式:梯形图 。 f 状态栏 : 梯形图 。 g 快捷指令: F5 常开、F6 常闭、F7 输入元件 、 F8 输入指令等等。 h 功能图 : 常开、常闭、输入元件 、输入指令等等。 a b c d h LLKJHHHH 2 e KK f g 图 （ 4） 编 程 软 件 界 面 菜 单 操 作 ： FXGP-WIN-C（ 以 下 统 一 用 简 称FXGP） 的 各 种 操 作 主 要 靠 菜 单 来 选 择 ， 当 文 件 处 于 编辑 状 态 时 ， 用 鼠 标 点 击 想 要 选 择 的 菜 单 项 ， 如 果 该 菜 单 项 还 有 子 菜 单 ， 鼠 标 下 移 ， 根 据 要 求选 择 子 菜 单 项 ， 如 果 该 菜 单 项 没 有 下 级 子 菜 单 ， 则 该 菜 单 项 就 是 一 个 操 作 命 令 ， 单 击 即 执 行命 令 。 四 ． 设 置 编 辑 文 件 的 路 径 首 先 应 该 设 置 文 件 路 径 ， 所 有 用 户 文 件 都 在 该 路 径 下 存 取 。 假 设 D： \PLC*设 置 为 文 件 存取 路 径 。 操 作 步 骤 ： 首 先 打 开 Windows 界 面 进 入 “我的 电脑”， 选 中 D 盘， 新建一 个 文 件 夹， 取 名为 [PLC1]确认， 然后进 入FXGP 编 程 软 件 。 五． 编 辑 文 件 的 正确进入及存取 正确路 径 确定后， 可以 开 始进 入 编 程 ﹑存 取 状 态 。 1、假 设 首 次程 序设 计： 首 先 打 开 FXGP 编 程 软 件 ， 点 击 〈文 件 〉子 菜 单 〈新文 件 〉或点击 常用 工具栏 弹出[PLC 类型设 置 ]对话框， 供选 择 机型。 本实验指导书提供的 为FXON、FX2N 二种 机型， 实验使用 时 ， 根 据 实...
