G7起重专用变频器补充说明书合订本

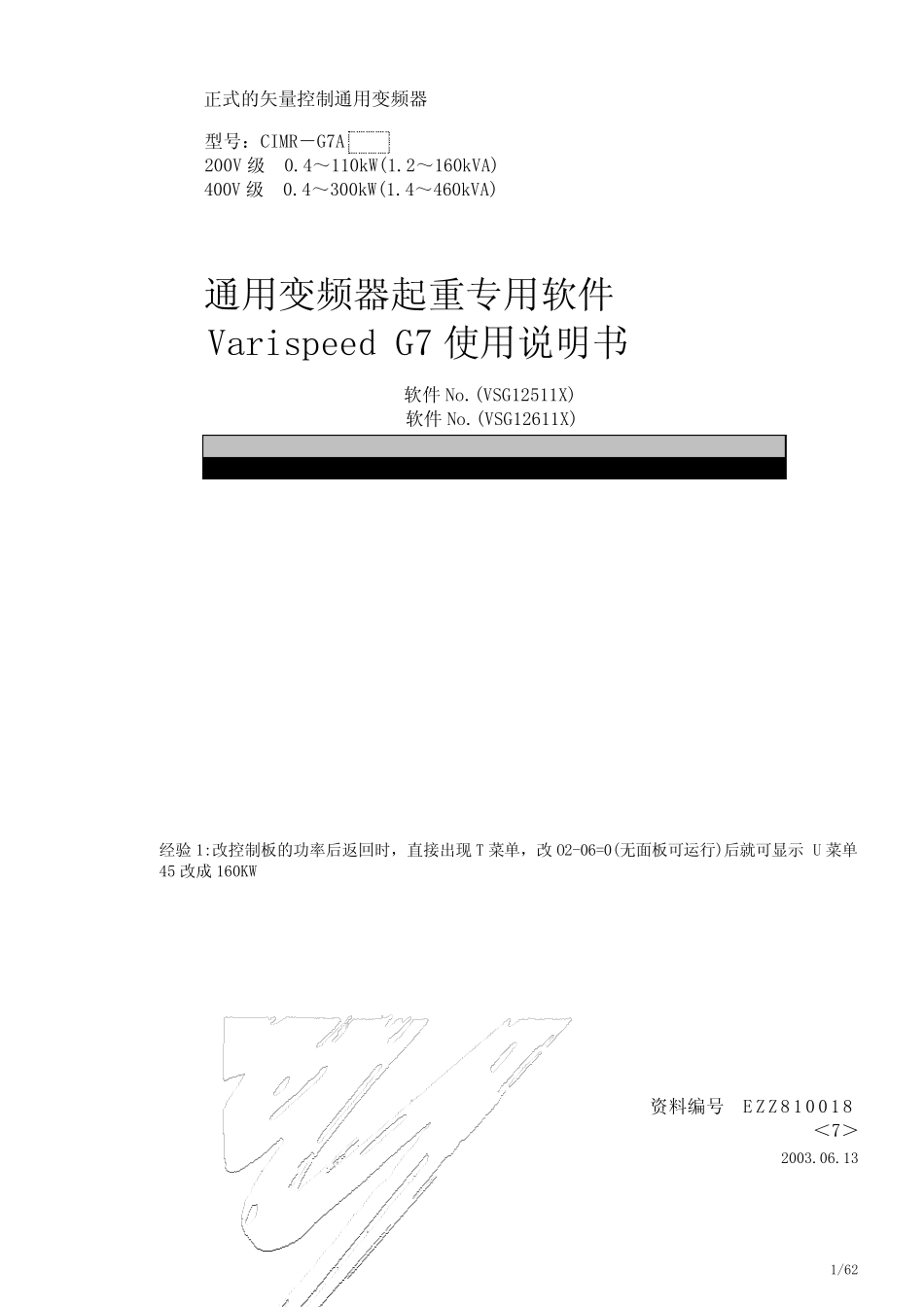

G7起重专用变频器补充说明书合订本_第1页
1/66

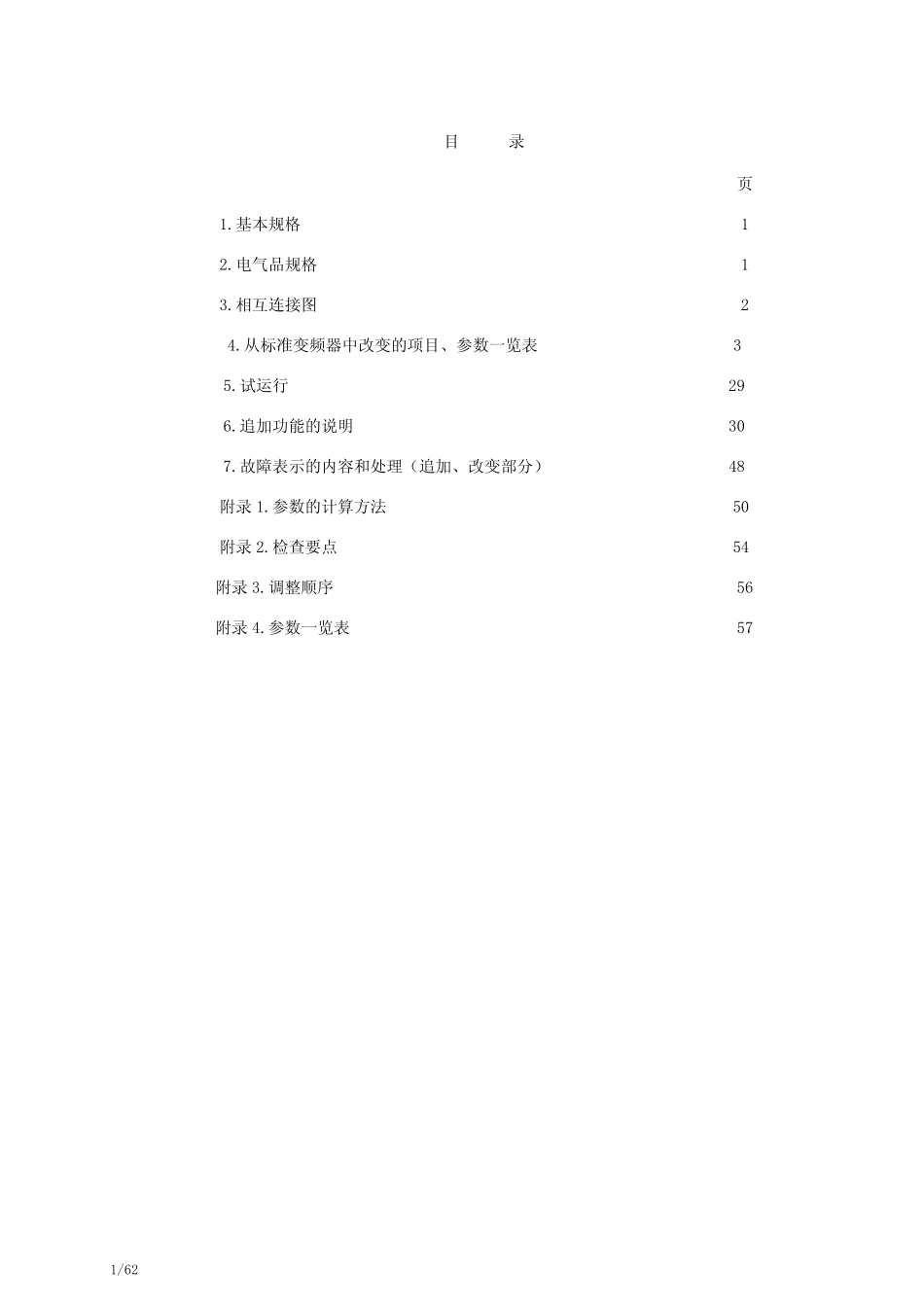

G7起重专用变频器补充说明书合订本_第2页
2/66

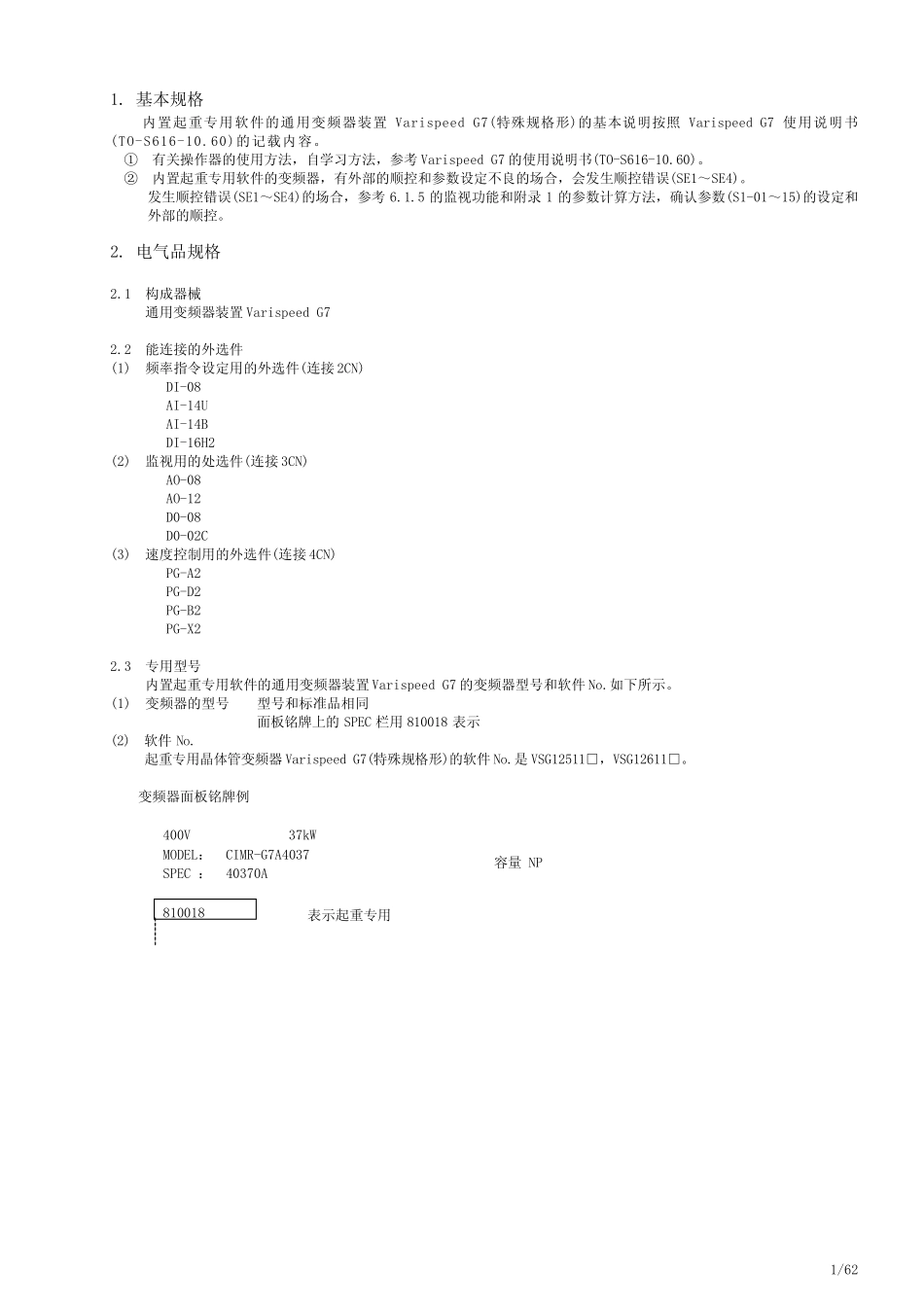

G7起重专用变频器补充说明书合订本_第3页
3/66
正式的矢量控制通用变频器 型号:CIMR-G7A 200V 级 0.4~110kW(1.2~160kVA) 400V 级 0.4~300kW(1.4~460kVA) 通用变频器起重专用软件 Varispeed G7 使用说明书 软件No.(VSG12511X) 软件No.(VSG12611X) 经验1:改控制板的功率后返回时,直接出现 T 菜单,改O2-06=0(无面板可运行)后就可显示 U 菜单 45 改成 160KW 2003.06.13 <7>资料编号 E Z Z 8 1 0 0 1 8 1/62 目 录 页 1.基本规格 1 2.电气品规格 1 3.相互连接图 2 4.从标准变频器中改变的项目、参数一览表 3 5.试运行 29 6.追加功能的说明 30 7.故障表示的内容和处理(追加、改变部分) 48 附录1.参数的计算方法 50 附录2.检查要点 54 附录3.调整顺序 56 附录4.参数一览表 57 1/62 变频器面板铭牌例 起重专用晶体管变频器Varispeed G7(特殊规格形)的软件No.是VSG12511□,VSG12611□。 (2) 软件No. 面板铭牌上的SPEC 栏用810018 表示 (1) 变频器的型号 型号和标准品相同 内置起重专用软件的通用变频器装置Varispeed G7 的变频器型号和软件No.如下所示。 2.3 专用型号 PG-X2 PG-B2 PG-D2 PG-A2 (3) 速度控制用的外选件(连接4CN) D0-02C D0-08 AO-12 AO-08 (2) 监视用的处选件(连接3CN) DI-16H2 AI-14B AI-14U DI-08 (1) 频率指令设定用的外选件(连接2CN) 2.2 能连接的外选件 通用变频器装置Varispeed G7 2.1 构成器械 2. 电气品规格 ② 内置起重专用软件的变频器,有外部的顺控和参数设定不良的场合,会发生顺控错误(SE1~SE4)。 ① 有关操作器的使用方法,自学习方法,参考 Varispeed G7 的使用说明书(TO-S616-10.60)。 内置起重专用软件的通用变频器装置Varispeed G7(特殊规格形)的基本说明按照 Varispeed G7 使用说明书(TO-S616-10.60)的记载内容。 1. 基本规格 发生顺控错误(SE1~SE4)的场合,参考 6.1.5 的监视功能和附录 1 的参数计算方法,确认参数(S1-01~15)的设定和外部的顺控。 1/62400V 37kW MODEL: CIMR-G7A4037 SPEC : 40370A 810018 表示起重专用 容量 NP 3.相互连接图 非常主幹切入MSMSMCFLTMS 主幹MS 主回路コンダクタF 正転指令R 逆転指令B ブレーキコンダクタBRX ブレーキ締め指令BX ブレーキ緩み確認はツイストペアシールド線はシールド線(注)RFBRXFRBBRブレーキ自己保持ブレーキ締め...
