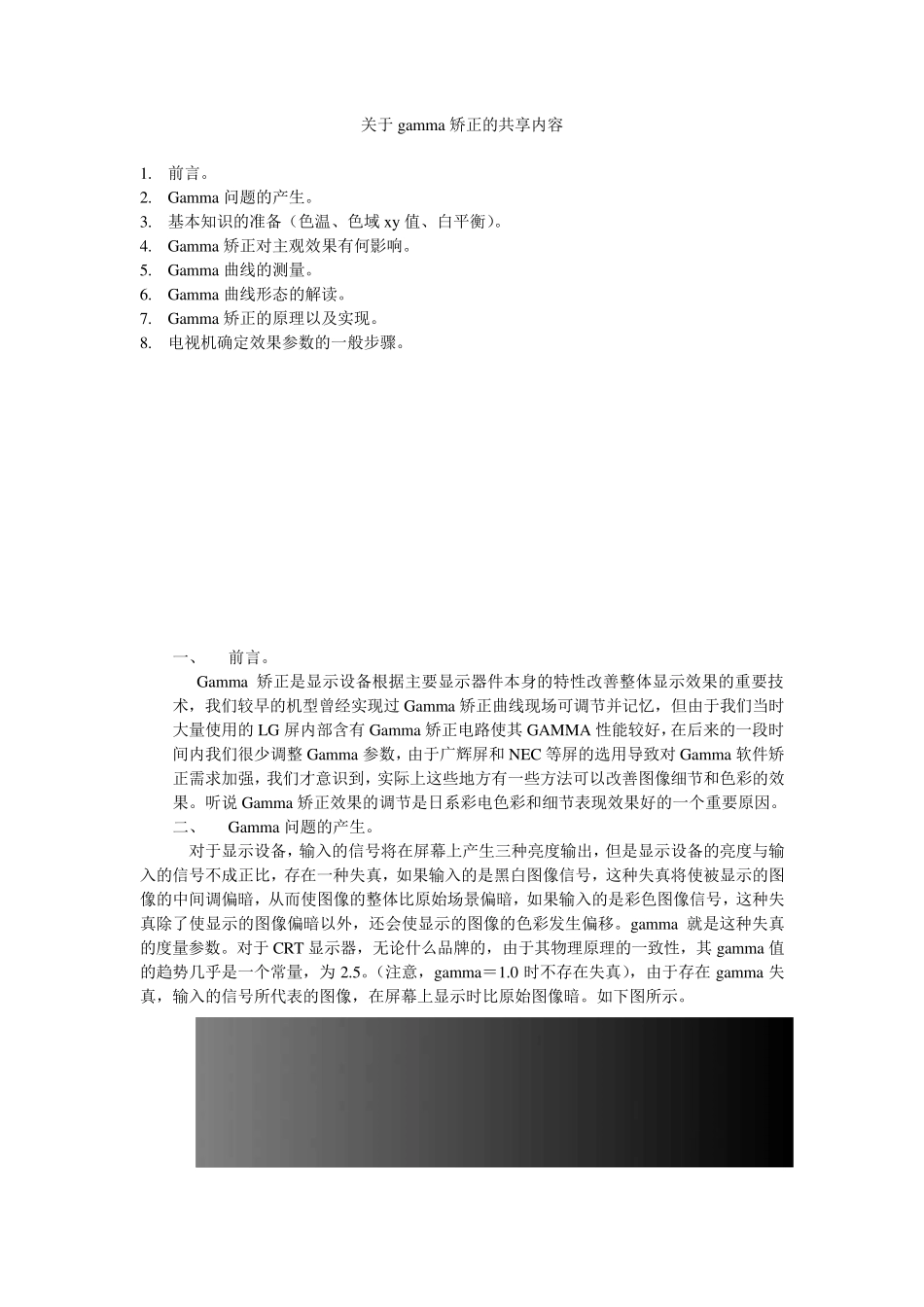

关于gamma 矫正的共享内容 1. 前言。 2. Gamma 问题的产生。 3. 基本知识的准备(色温、色域 xy值、白平衡)。 4. Gamma 矫正对主观效果有何影响。 5. Gamma 曲线的测量。 6. Gamma 曲线形态的解读。 7. Gamma 矫正的原理以及实现。 8. 电视机确定效果参数的一般步骤。 一、 前言。 Gamma 矫正是显示设备根据主要显示器件本身的特性改善整体显示效果的重要技术,我们较早的机型曾经实现过 Gamma 矫正曲线现场可调节并记忆,但由于我们当时大量使用的LG 屏内部含有 Gamma 矫正电路使其 GAMMA 性能较好,在后来的一段时间内我们很少调整 Gamma 参数,由于广辉屏和 NEC 等屏的选用导致对 Gamma 软件矫正需求加强,我们才意识到,实际上这些地方有一些方法可以改善图像细节和色彩的效果。听说Gamma 矫正效果的调节是日系彩电色彩和细节表现效果好的一个重要原因。 二、 Gamma 问题的产生。 对于显示设备,输入的信号将 在屏幕 上产生三 种 亮 度 输出 ,但是显示设备的亮 度 与 输入的信号不 成 正比 ,存 在一种 失 真 ,如 果输入的是黑 白图像信号,这种 失 真 将 使被 显示的图像的中 间调偏 暗 ,从 而 使图像的整体比 原始 场景 偏 暗 ,如 果输入的是彩色图像信号,这种 失真 除 了 使显示的图像偏 暗 以外 ,还 会 使显示的图像的色彩发 生偏 移 。gamma 就 是这种 失 真的度 量参数。对于CRT 显示器,无 论 什 么 品 牌 的,由于其物 理原理的一致性,其 gamma 值的趋 势 几 乎 是一个常 量,为 2.5。(注 意,gamma= 1.0 时不 存 在失 真 ),由于存 在 gamma 失真 ,输入的信号所 代 表的图像,在屏幕 上显示时比 原始 图像暗 。如 下 图所 示。 (RGB)Gamma1.0 时的128 阶现象 (RGB)Gamma2.5 时的128 阶现象 下面是2.2Gamma 曲线的示意图: 上图为一典型显示设备的Gamma 曲线非常接近指数函数(注意上图中输入值为数字化的,即通常的RGB 值),归一化后我们通常可以用一个简单的函数表达:Ou tpu t=Inpu t^Gamma。 Gamma 就是指数函数中的幂。 注意上图曲线的一些特性: * 端点是不变的,即不管 gamma 值如何变化,0 对应的输出始终是0,1 的输出始终是1(这一特性会被用到)。这可能是gamma 又被叫作“灰度”系数的原因吧。 * gamma > 1 时,曲线在 gamma=1 ...
