GB50160安全距离汇总

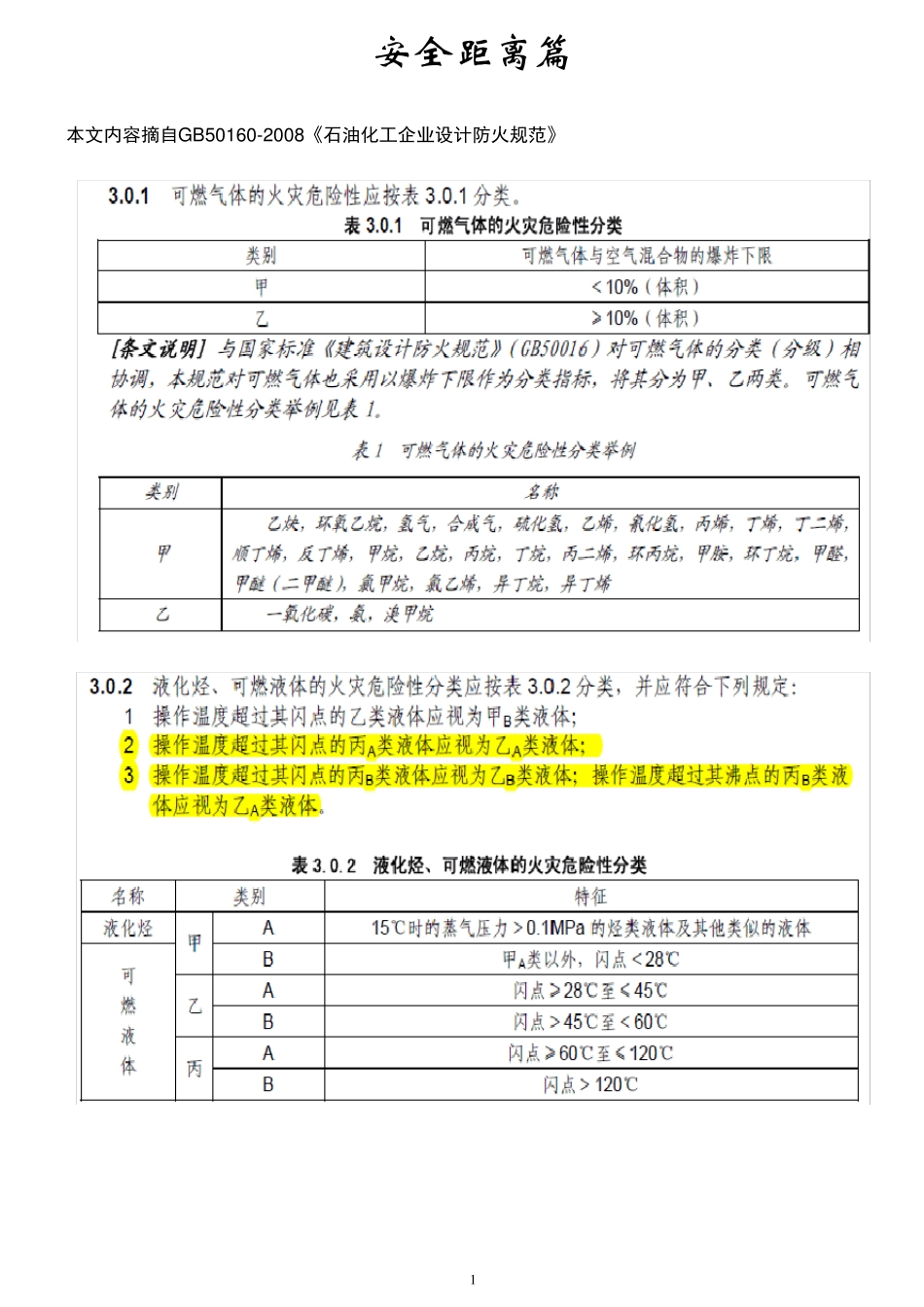

GB50160安全距离汇总_第1页
1/16
GB50160安全距离汇总_第2页
2/16

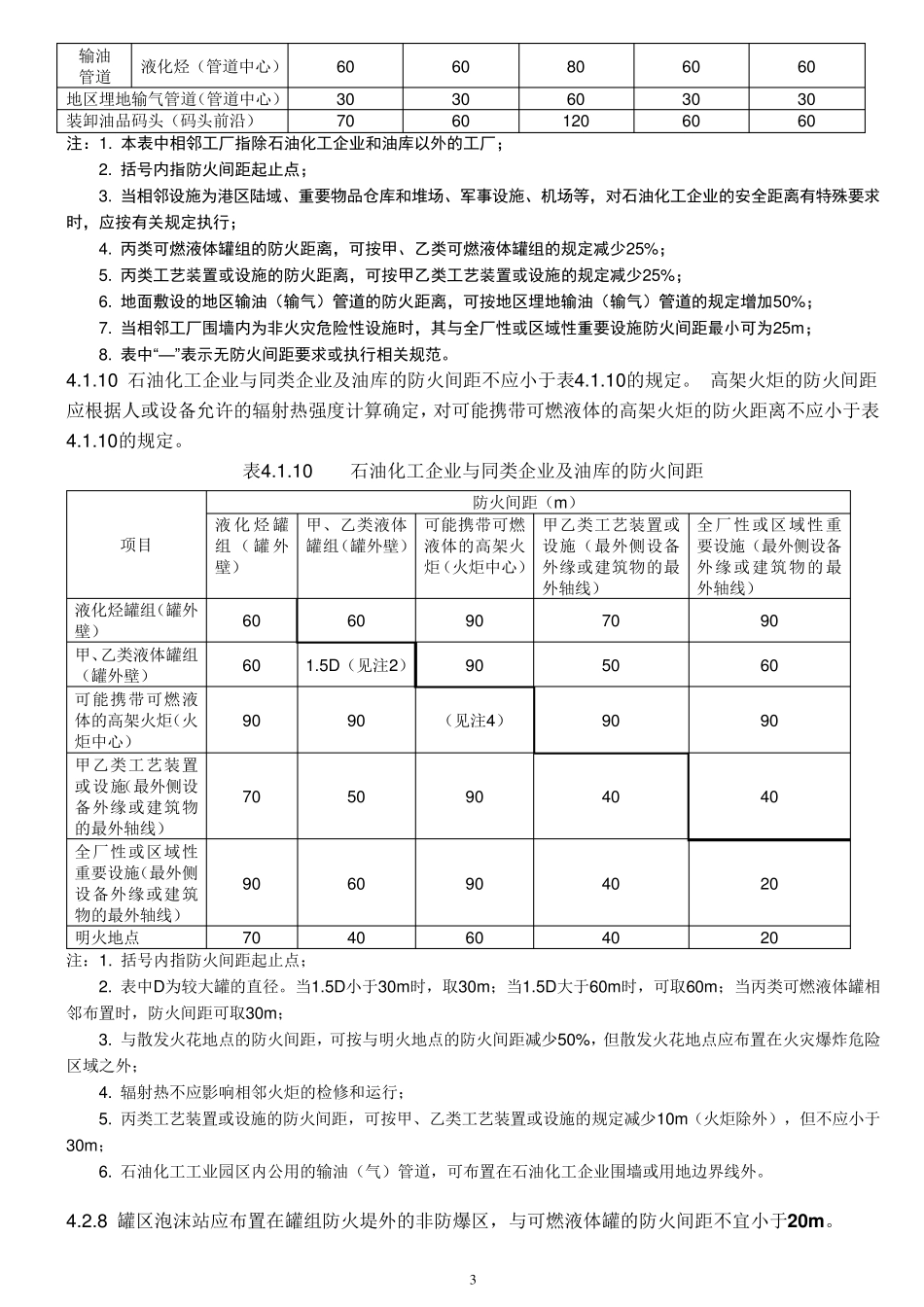

GB50160安全距离汇总_第3页
3/16
1 安 全 距 离 篇 本文内容摘自GB50160-2008《石油化工企业设计防火规范》 2 表4.1.9 石油化工企业与相邻工厂或设施的防火间距 相邻工厂或设施 防火间距(m ) 液化烃罐组(罐外壁) 甲、乙类液体罐组(罐外壁) 可能携带可燃液体的高架火炬(火炬中心) 甲乙类工艺装置或设施(最外侧设备外缘或建筑物的最外轴线) 全厂性或区域性重要设施(最外侧设备外缘或建筑物的最外轴线) 居民区、公共福利设施、村庄 150 100 120 100 25 相邻工厂(围墙或用地边界线) 120 70 120 50 70 厂外铁路 国家铁路线(中心线) 55 45 80 35 — 厂外企业铁路线(中心线) 45 35 80 30 — 国家或工业区铁路编组站(铁路中心线或建筑物) 55 45 80 35 25 厂外 公路 高速公路、一级公路(路边) 35 30 80 30 — 其他公路(路边) 25 20 60 20 — 变配电站(围墙) 80 50 120 40 25 架空电力线路(中心线) 1.5倍 塔杆高度 1.5倍 塔杆高度 80 1.5倍 塔杆高度 — Ⅰ、Ⅱ国家架空通信线路(中心线) 50 40 80 40 — 通航江、河、海岸边 25 25 80 20 — 地区 埋地 原油及成品油(管道中心) 30 30 60 30 30 3 输油 管道 液化烃(管道中心) 60 60 80 60 60 地区埋地输气管道(管道中心) 30 30 60 30 30 装卸油品码头(码头前沿) 70 60 120 60 60 注:1. 本表中相邻工厂指除石油化工企业和油库以外的工厂; 2. 括号内指防火间距起止点; 3. 当相邻设施为港区陆域、重要物品仓库和堆场、军事设施、机场等,对石油化工企业的安全距离有特殊要求时,应按有关规定执行; 4. 丙类可燃液体罐组的防火距离,可按甲、乙类可燃液体罐组的规定减少25%; 5. 丙类工艺装置或设施的防火距离,可按甲乙类工艺装置或设施的规定减少25%; 6. 地面敷设的地区输油(输气)管道的防火距离,可按地区埋地输油(输气)管道的规定增加50%; 7. 当相邻工厂围墙内为非火灾危险性设施时,其与全厂性或区域性重要设施防火间距最小可为25m; 8. 表中“—”表示无防火间距要求或执行相关规范。 4.1.10 石油化工企业与同类企业及油库的防火间距不应小于表4.1.10的规定。 高架火炬的防火间距应根据人或设备允许的辐射热强度计算确定,对可能携带可燃液体的高架火炬的防火距离不应小于表4.1.10的规定。 表4.1.10 石油化工企业与同类企业及油库的防火间距 ...
