GB5016692火灾自动报警系统施工及验收规范

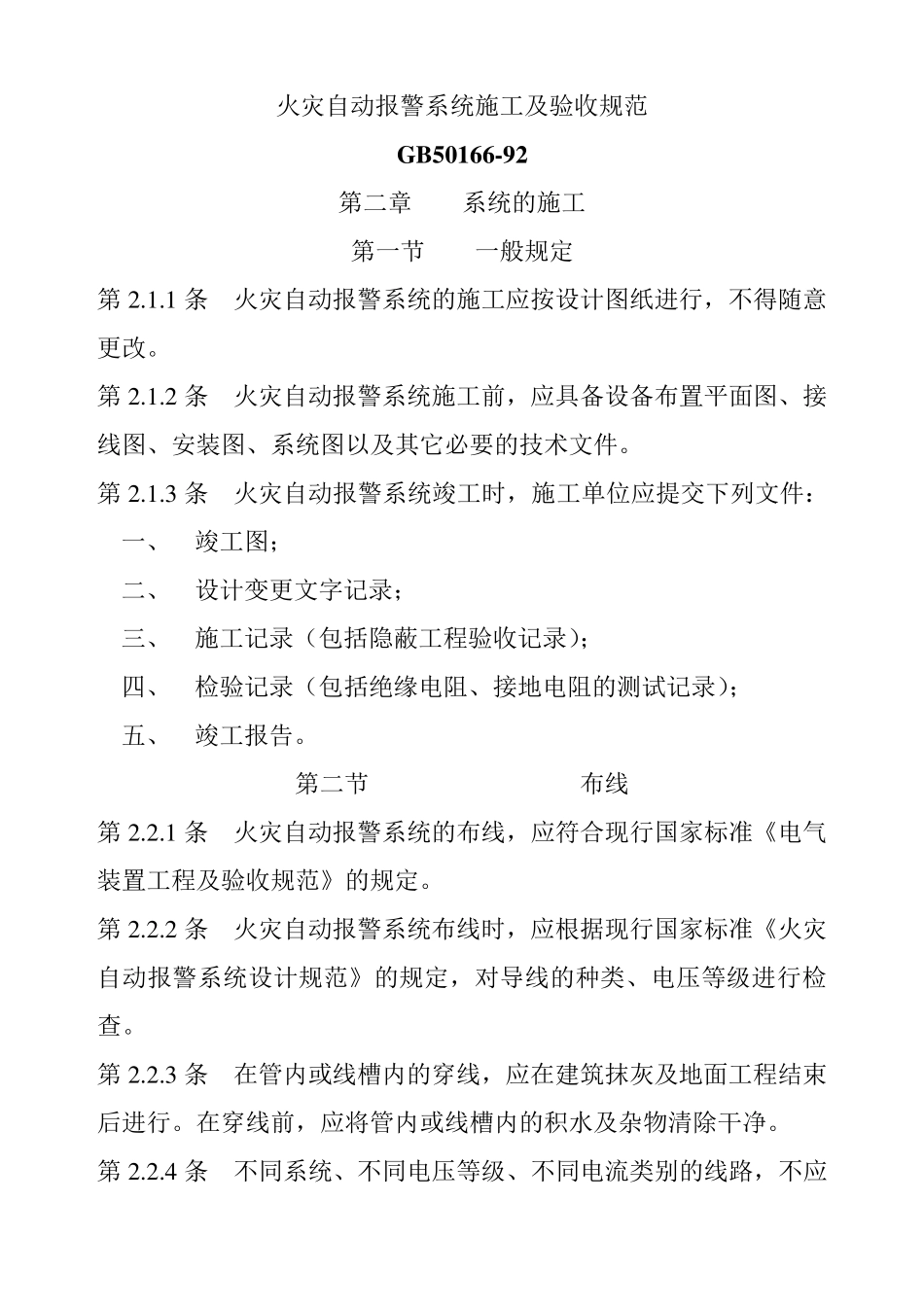

GB5016692火灾自动报警系统施工及验收规范_第1页
1/13

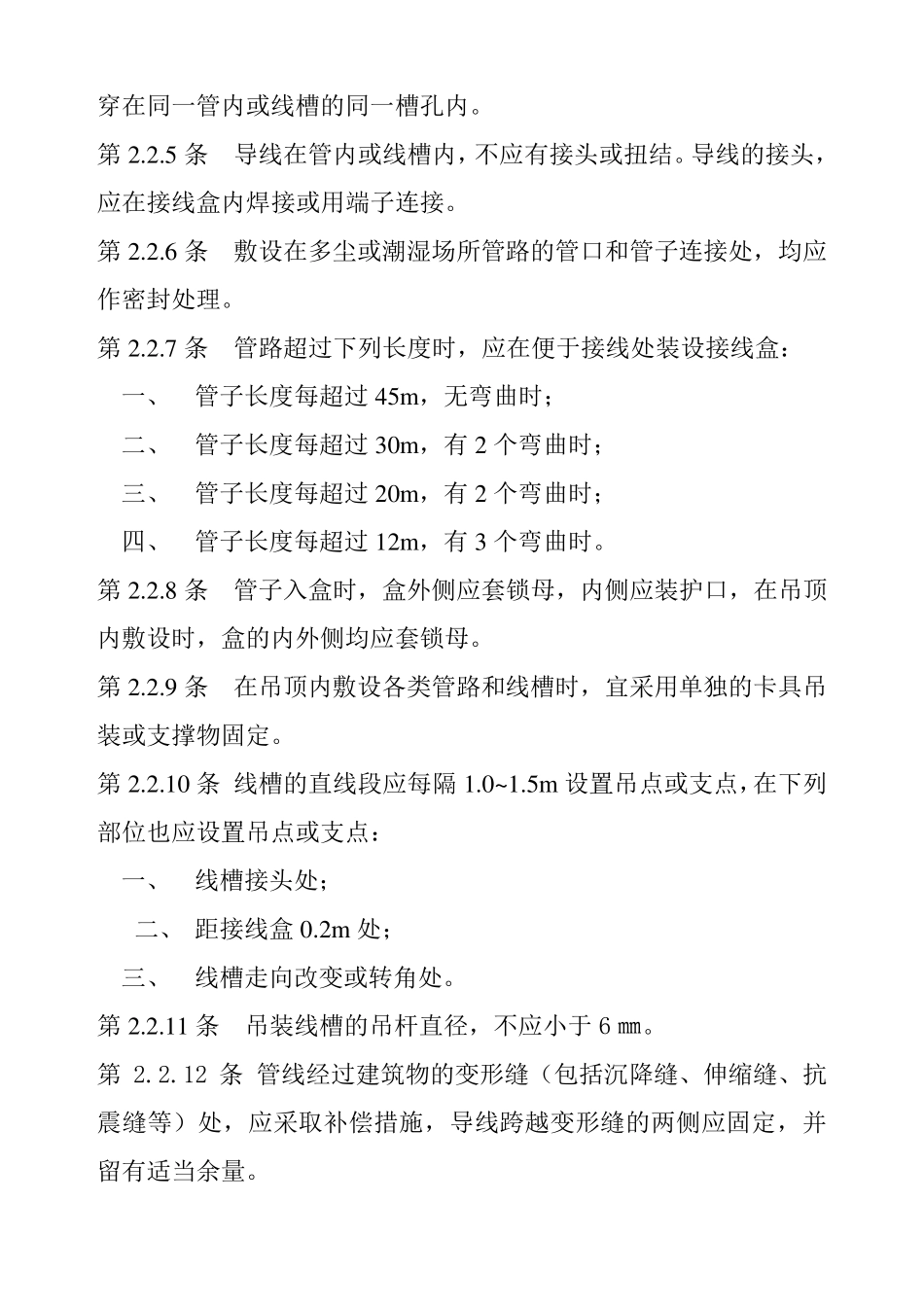

GB5016692火灾自动报警系统施工及验收规范_第2页
2/13

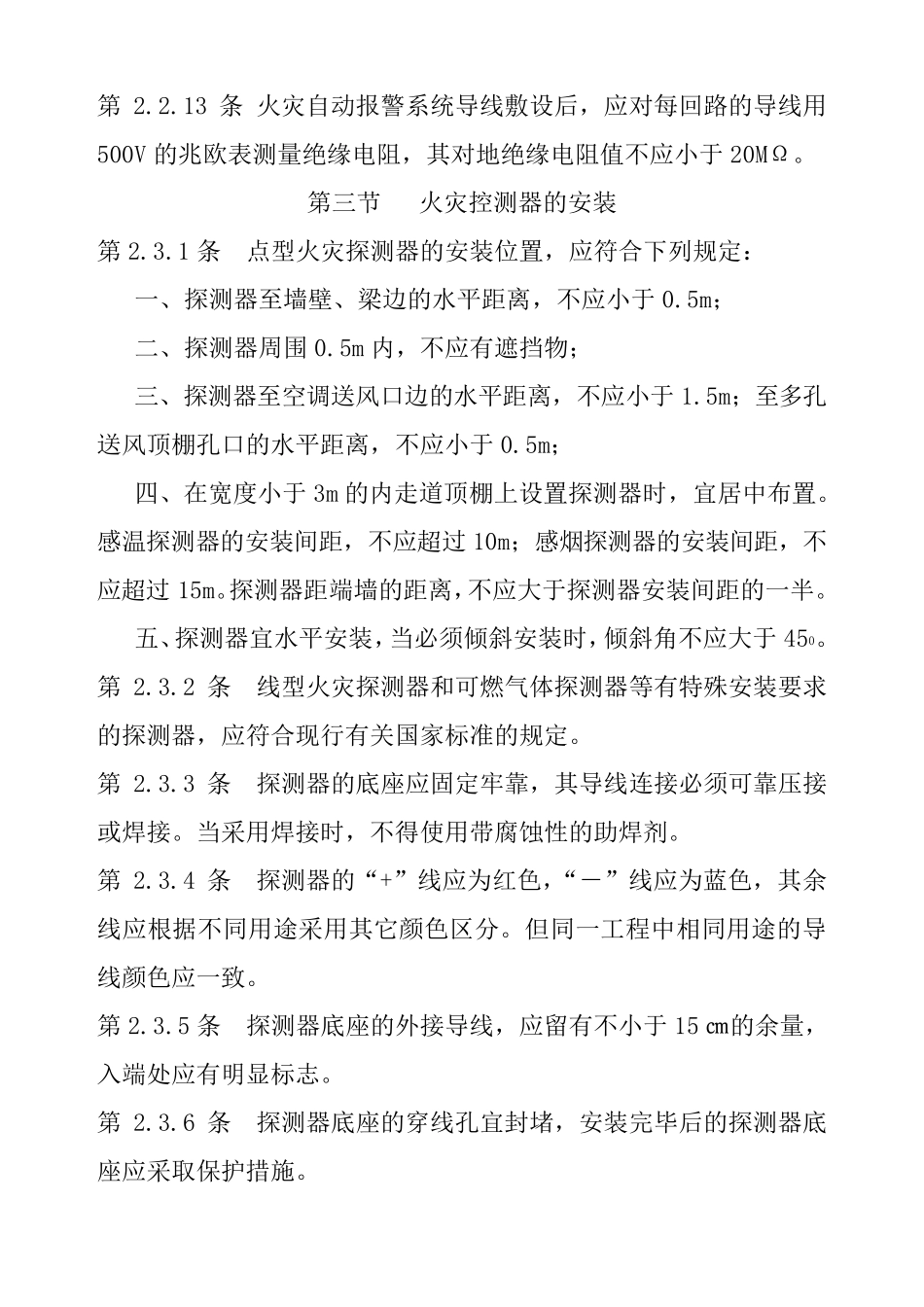

GB5016692火灾自动报警系统施工及验收规范_第3页
3/13
火灾自动报警系统施工及验收规范 GB50166-92 第二章 系统的施工 第一节 一般规定 第2 .1 .1 条 火灾自动报警系统的施工应按设计图纸进行,不得随意更改。 第2 .1 .2 条 火灾自动报警系统施工前,应具备设备布置平面图、接线图、安装图、系统图以及其它必要的技术文件。 第2 .1 .3 条 火灾自动报警系统竣工时,施工单位应提交下列文件: 一、 竣工图; 二、 设计变更文字记录; 三、 施工记录(包括隐蔽工程验收记录); 四、 检验记录(包括绝缘电阻、接地电阻的测试记录); 五、 竣工报告。 第二节 布线 第2 .2 .1 条 火灾自动报警系统的布线,应符合现行国家标准《电气装置工程及验收规范》的规定。 第2 .2 .2 条 火灾自动报警系统布线时,应根据现行国家标准《火灾自动报警系统设计规范》的规定,对导线的种类、电压等级进行检查。 第2 .2 .3 条 在管内或线槽内的穿线,应在建筑抹灰及地面工程结束后进行。在穿线前,应将管内或线槽内的积水及杂物清除干净。 第2 .2 .4 条 不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽的同一槽孔内。 第2.2.5 条 导线在管内或线槽内,不应有接头或扭结。导线的接头,应在接线盒内焊接或用端子连接。 第2.2.6 条 敷设在多尘或潮湿场所管路的管口和管子连接处,均应作密封处理。 第2.2.7 条 管路超过下列长度时,应在便于接线处装设接线盒: 一、 管子长度每超过45m,无弯曲时; 二、 管子长度每超过30m,有2 个弯曲时; 三、 管子长度每超过20m,有2 个弯曲时; 四、 管子长度每超过12m,有3 个弯曲时。 第2.2.8 条 管子入盒时,盒外侧应套锁母,内侧应装护口,在吊顶内敷设时,盒的内外侧均应套锁母。 第2.2.9 条 在吊顶内敷设各类管路和线槽时,宜采用单独的卡具吊装或支撑物固定。 第2.2.10 条 线槽的直线段应每隔 1.0~1.5m 设置吊点或支点,在下列部位也应设置吊点或支点: 一、 线槽接头处; 二、 距接线盒0.2m 处; 三、 线槽走向改变或转角处。 第2.2.11 条 吊装线槽的吊杆直径,不应小于6 ㎜。 第2.2.12 条 管线经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处,应采取补偿措施,导线跨越变形缝的两侧应固定,并留有适当余量。 第2.2.13 条 火灾自动报警系统导线敷设后,应对每回路的导线用500V 的兆欧表测量绝缘电阻,其对地绝缘电阻值不应小于20MΩ。 第三节...
