电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

GBT5137.22002汽车安全玻璃试验方法第2部分:光学性能试验

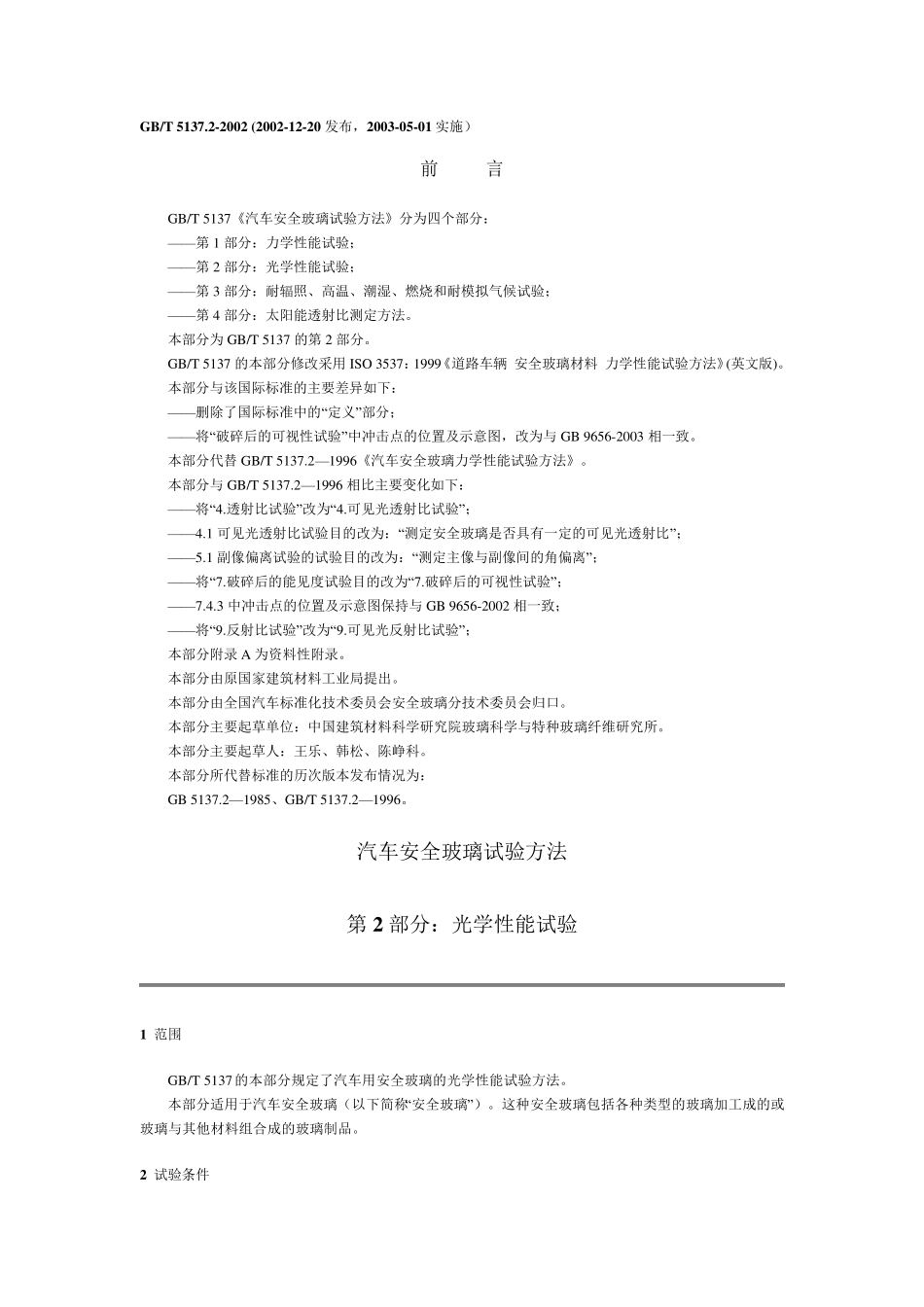

GBT5137.22002汽车安全玻璃试验方法第2部分:光学性能试验_第1页
1/13

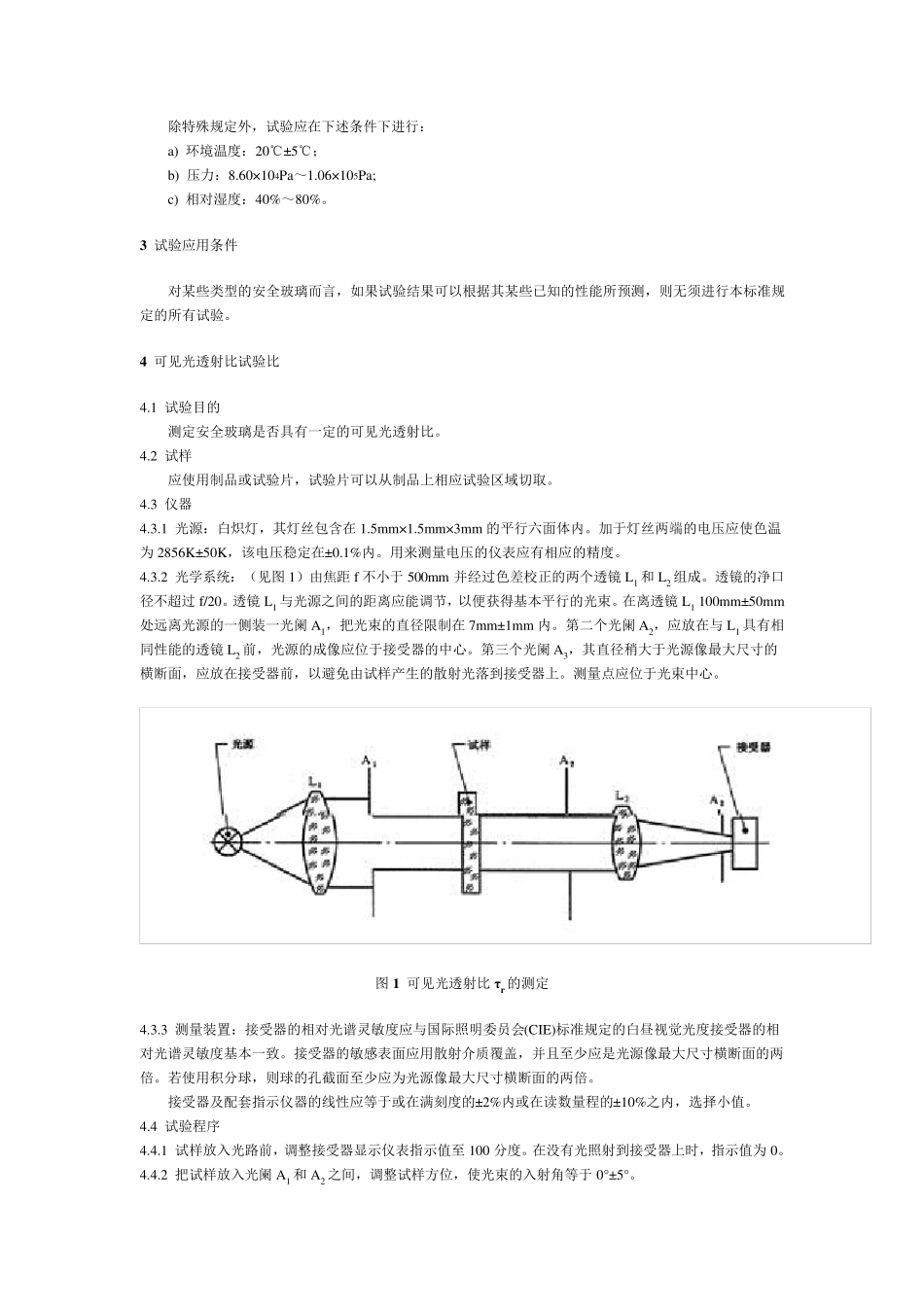

GBT5137.22002汽车安全玻璃试验方法第2部分:光学性能试验_第2页
2/13

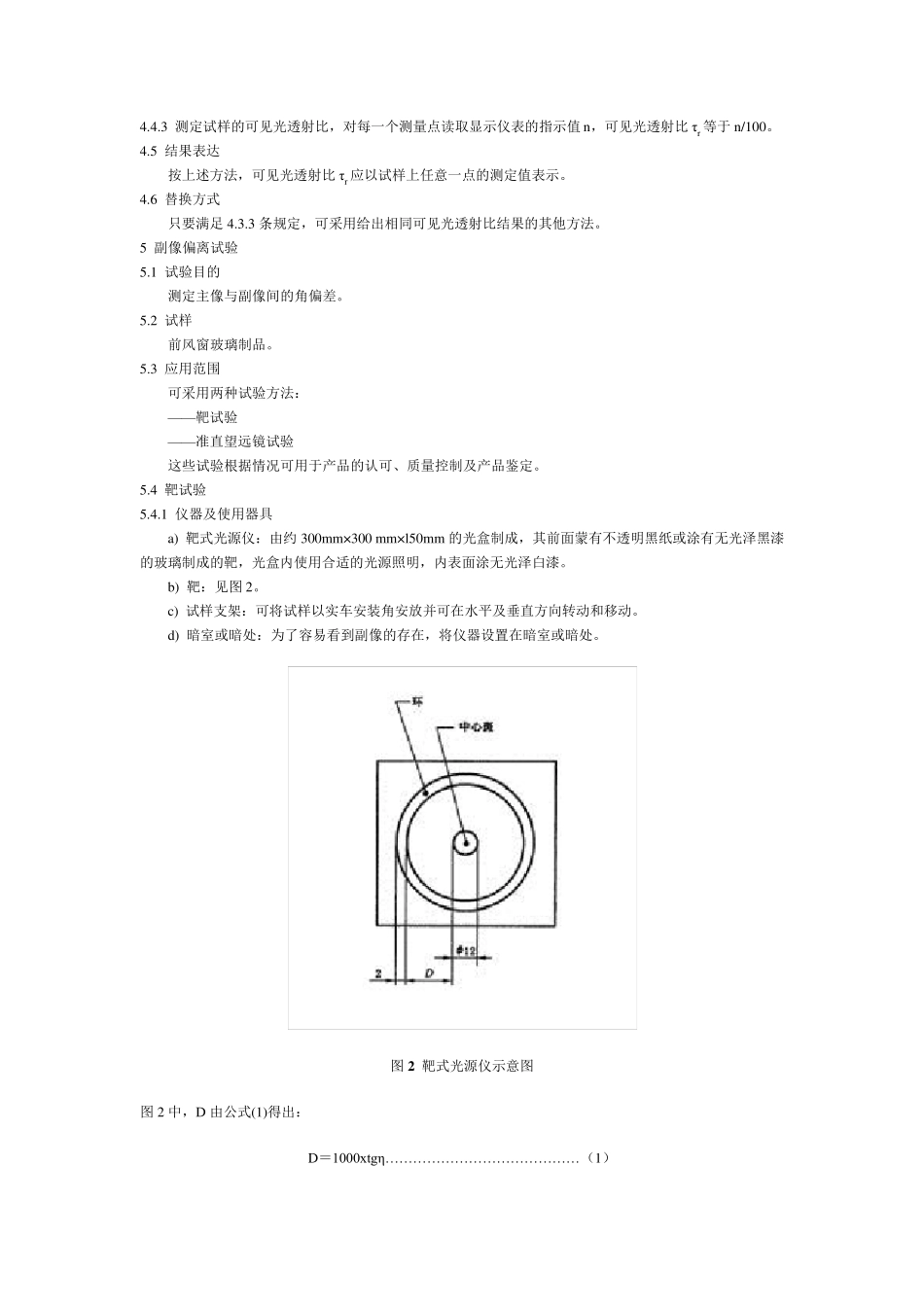

GBT5137.22002汽车安全玻璃试验方法第2部分:光学性能试验_第3页
3/13
GB/T 5137.2-2002 (2002-12-20 发布,2003-05-01 实施) 前 言 GB/T 5137《汽车安全玻璃试验方法》分为四个部分: ——第1 部分:力学性能试验; ——第2 部分:光学性能试验; ——第3 部分:耐辐照、高温、潮湿、燃烧和耐模拟气候试验; ——第4 部分:太阳能透射比测定方法。 本部分为GB/T 5137 的第2 部分。 GB/T 5137 的本部分修改采用 ISO 3537:1999《道路车辆 安全玻璃材料 力学性能试验方法》(英文版)。 本部分与该国际标准的主要差异如下: ——删除了国际标准中的“定义”部分; ——将“破碎后的可视性试验”中冲击点的位置及示意图,改为与 GB 9656-2003 相一致。 本部分代替 GB/T 5137.2—1996《汽车安全玻璃力学性能试验方法》。 本部分与 GB/T 5137.2—1996 相比主要变化如下: ——将“4.透射比试验”改为“4.可见光透射比试验”; ——4.1 可见光透射比试验目的改为:“测定安全玻璃是否具有一定的可见光透射比”; ——5.1 副像偏离试验的试验目的改为:“测定主像与副像间的角偏离”; ——将“7.破碎后的能见度试验目的改为“7.破碎后的可视性试验”; ——7.4.3 中冲击点的位置及示意图保持与 GB 9656-2002 相一致; ——将“9.反射比试验”改为“9.可见光反射比试验”; 本部分附录 A 为资料性附录。 本部分由原国家建筑材料工业局提出。 本部分由全国汽车标准化技术委员会安全玻璃分技术委员会归口。 本部分主要起草单位:中国建筑材料科学研究院玻璃科学与特种玻璃纤维研究所。 本部分主要起草人:王乐、韩 松 、陈 峥 科。 本部分所代替标准的历 次 版本发布情 况 为: GB 5137.2—1985、GB/T 5137.2—1996。 汽车安全玻璃试验方法 第2 部分:光学性能试验 1 范 围 GB/T 5137 的本部分规 定了汽车用安全玻璃的光学性能试验方法。 本部分适 用于 汽车安全玻璃( 以 下简 称 “安全玻璃”)。这 种安全玻璃包 括 各 种类 型 的玻璃加 工成 的或玻璃与其 他 材料组 合 成 的玻璃制 品 。 2 试验条 件 除特殊规定外,试验应在下述条件下进行: a) 环境温度:20℃±5℃; b) 压力:8.60×104Pa~1.06×105Pa; c) 相对湿度:40%~80%。 3 试验应用条件 对某些类型的安全玻璃而言,如果试验结果可以根据其某些已知的性能所预测,则无须进行本标准规定的所有试验。 4 可见光透射比试验比 4.1 试验目...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

GBT5137.22002汽车安全玻璃试验方法第2部分:光学性能试验

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
