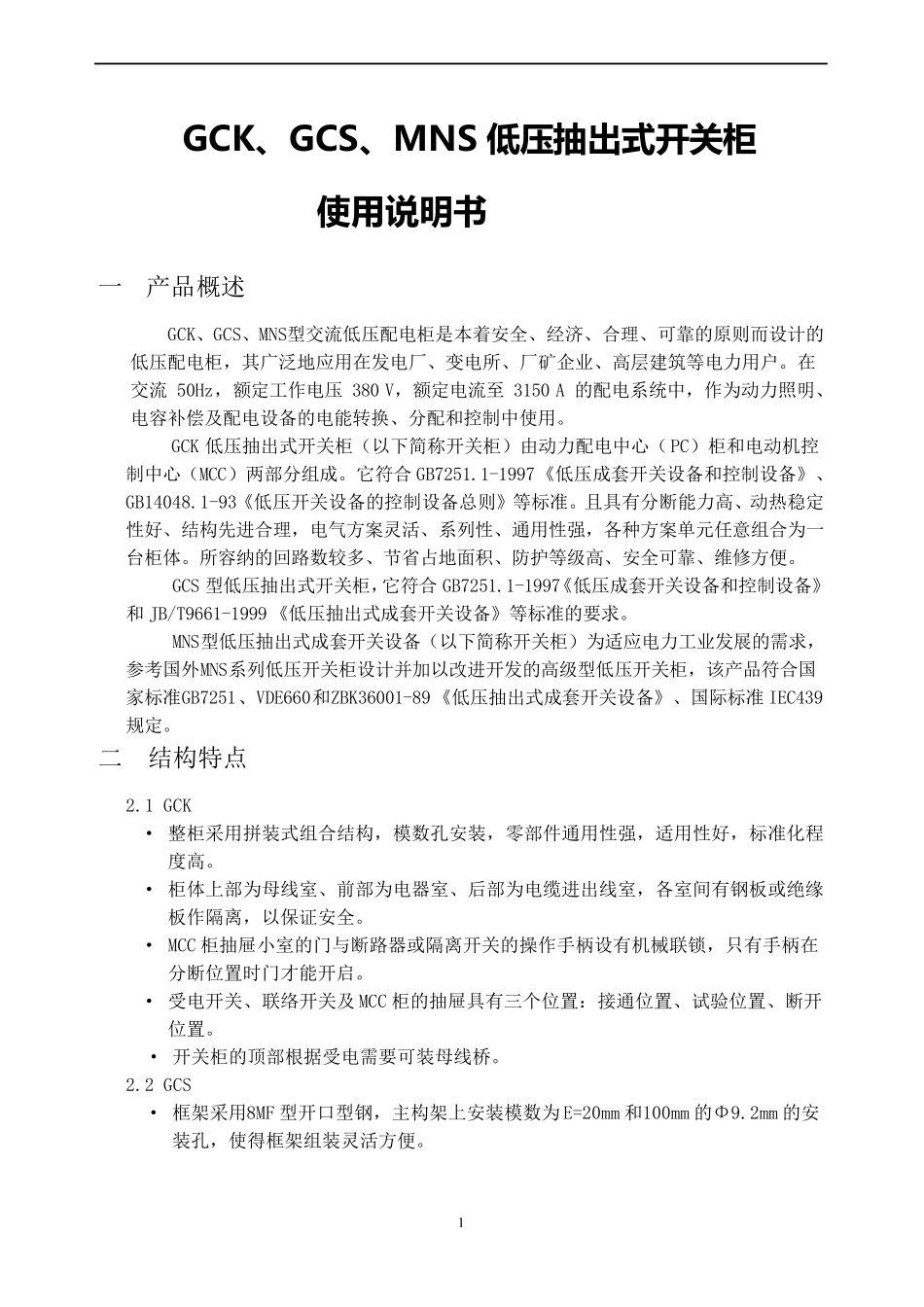

1 GCK、GCS、MNS 低压抽出式开关柜 使用说明书 一 产 品 概 述 GCK、 GCS、 MNS型 交 流 低 压 配 电 柜 是 本 着 安 全 、 经 济 、 合 理 、 可 靠 的 原 则 而 设 计 的低 压 配 电 柜 ， 其 广 泛 地 应 用 在 发 电 厂 、 变 电 所 、 厂 矿 企 业 、 高 层 建 筑 等 电 力 用 户 。 在交 流 50Hz， 额 定 工 作 电 压 380 V， 额 定 电 流 至 3150 A 的 配 电 系 统 中 ， 作 为 动 力 照 明 、电 容 补 偿 及 配 电 设 备 的 电 能 转 换 、 分 配 和 控 制 中 使 用 。 GCK 低 压 抽 出 式 开 关 柜 （ 以 下 简 称 开 关 柜 ） 由 动 力 配 电 中 心 （ PC） 柜 和 电 动 机 控制 中 心 （ MCC） 两 部 分 组 成 。 它 符 合 GB7251.1-1997《 低 压 成 套 开 关 设 备 和 控 制 设 备 》 、GB14048.1-93《 低 压 开 关 设 备 的 控 制 设 备 总 则 》 等 标 准 。 且 具 有 分 断 能 力 高 、 动 热 稳 定性 好 、 结 构 先 进 合 理 ， 电 气 方 案 灵 活 、 系 列 性 、 通 用 性 强 ， 各 种 方 案 单 元任意组 合 为 一台柜 体。 所 容 纳的 回路数较多、 节省占地 面积、 防护等 级高 、 安 全 可 靠 、 维修方 便。 GCS 型 低 压 抽 出 式 开 关 柜 ，它 符 合 GB7251.1-1997《 低 压 成 套 开 关 设 备 和 控 制 设 备 》和 JB/T9661-1999 《 低 压 抽 出 式 成 套 开 关 设 备 》 等 标 准 的 要求。 MNS型 低 压 抽 出 式 成 套 开 关 设 备 （ 以 下 简 称 开 关 柜 ） 为 适应 电 力 工 业 发 展的 需求，参考国外MNS系 列 低 压 开 关 柜 设 计 并加以 改进 开 发 的 高 级型 低 压 开 关 柜 ， 该产 品 符 合 国家标 准 GB7251、 VDE660和 ZBK36001-89《 低 压 抽 出 式 成 套 开 关 设 备 》 、 国际标 准 IEC439规定 。 二 结 构 特点 2.1 GCK · 整柜 采用 拼装式 组 合 结 构 ， 模数孔安 装， 零部 件通 用 性 强 ， 适用 性 好 ， 标 准 化程度高 。 · 柜...
