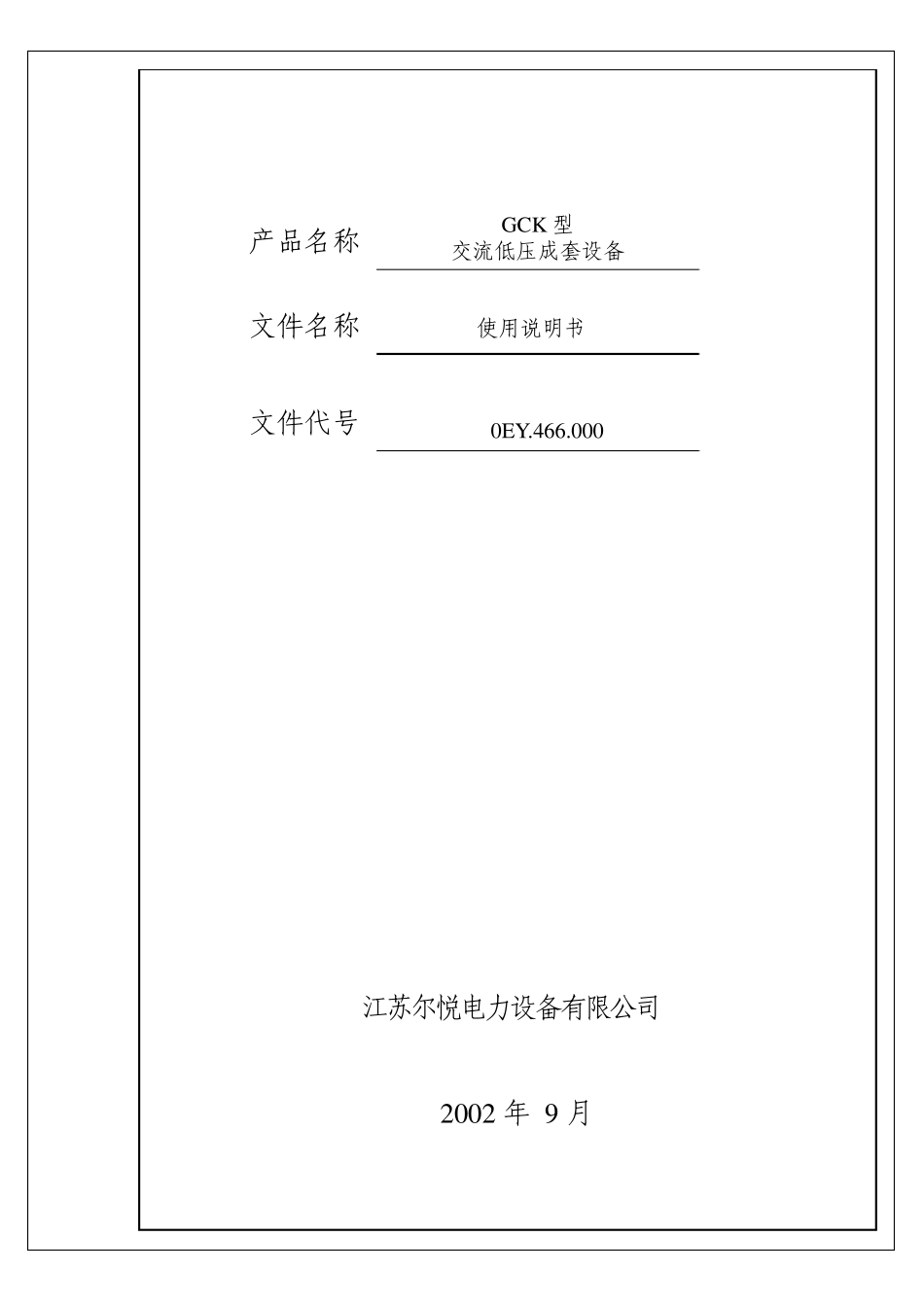

GCK安装适用说明书_第1页
1/12

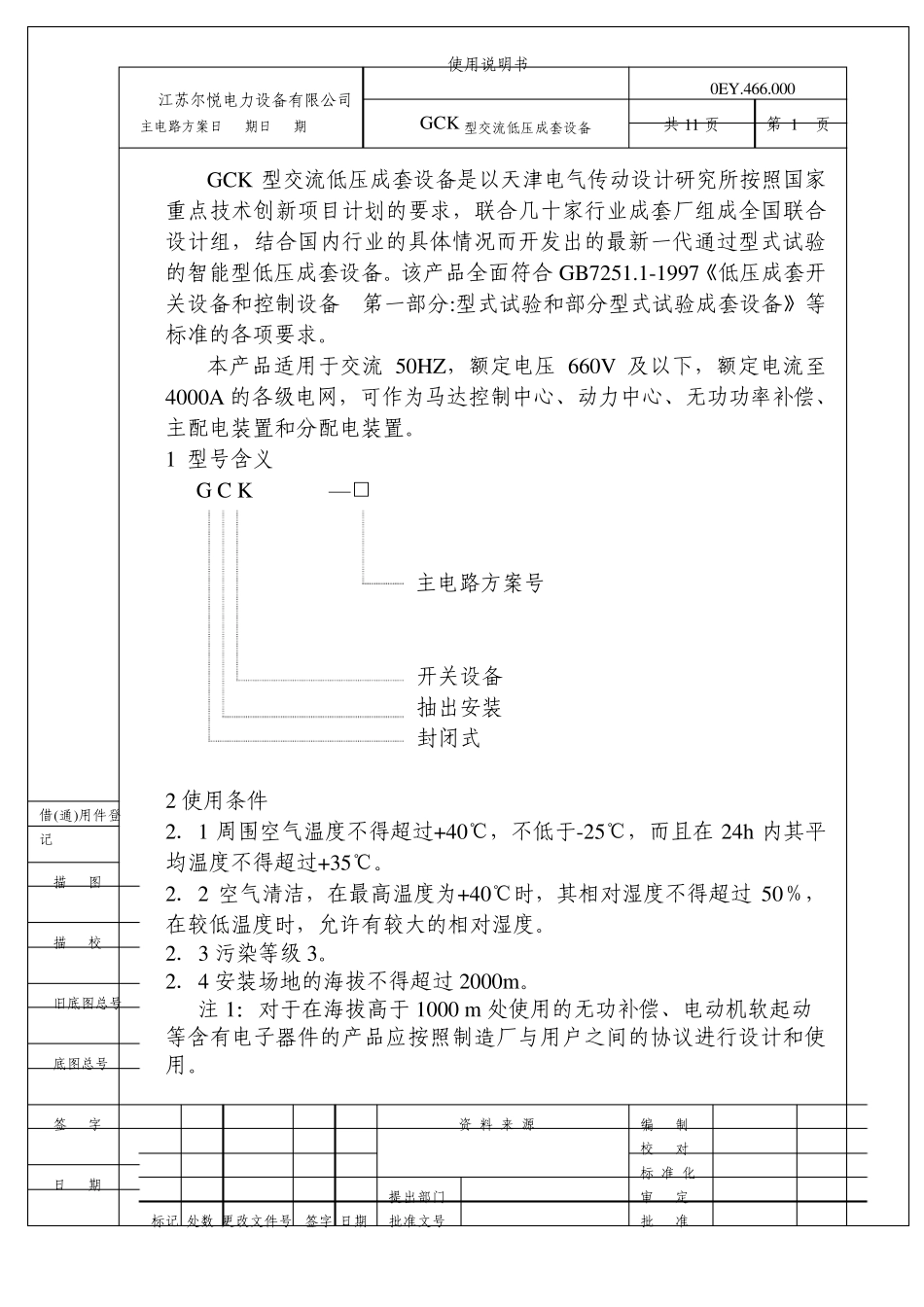

GCK安装适用说明书_第2页
2/12

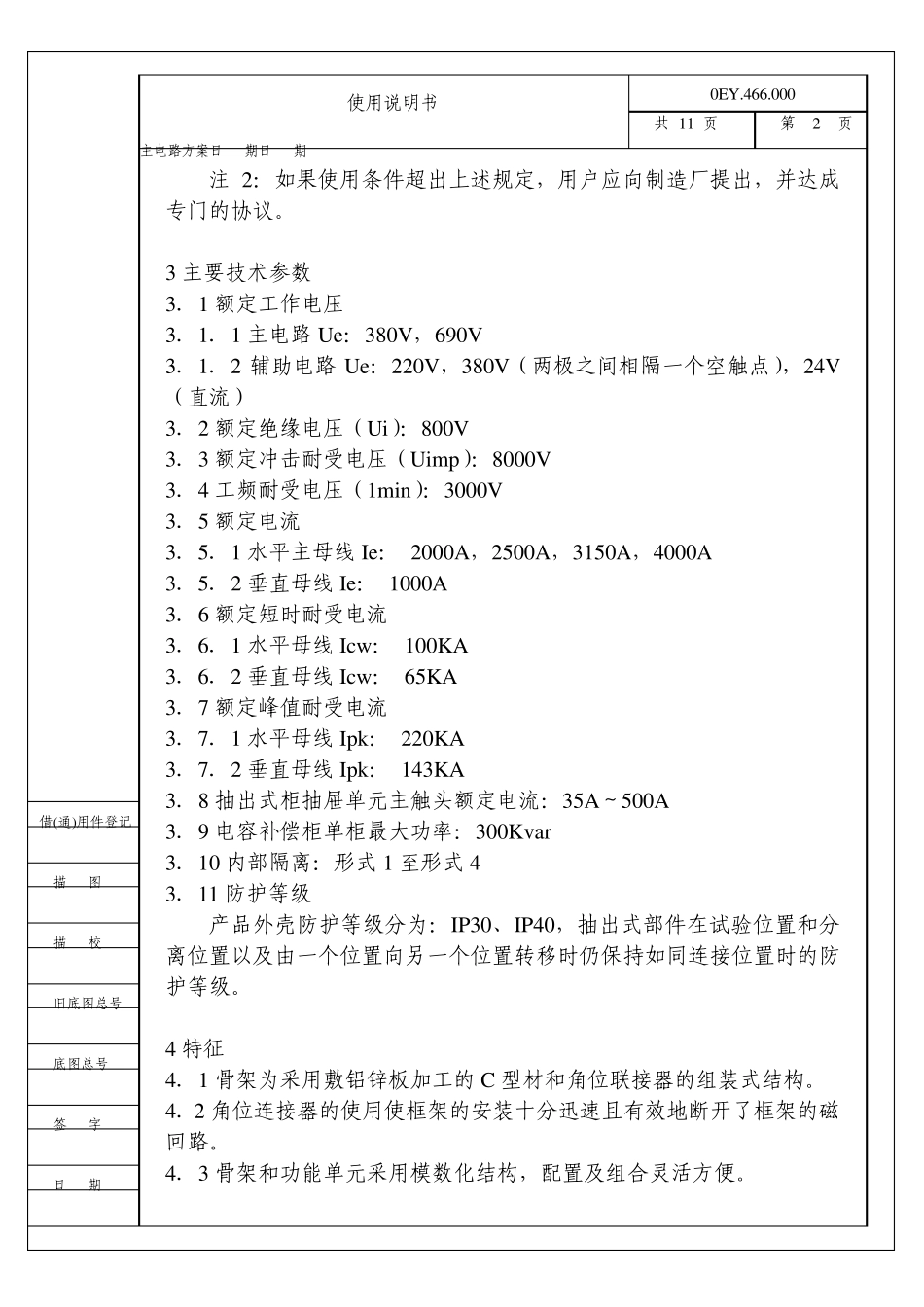

GCK安装适用说明书_第3页
3/12
产品名称 文件名称 文件代号 2002 年 9 月 GCK 型 交流低压成套设备 使用说明书 0EY.466.000 江苏尔悦电力设备有限公司 主电路方案日 期日 期 日 期 签 字 底图总号 旧底图总号 描 校 描 图 借(通)用件登记 标记 处数 更改文件号 签字 日期 提出部门 批准文号 编 制 校 对 标 准 化 审 定 批 准 资 料 来 源 江苏尔悦电力设备有限公司 共 11 页 第 1 页 使用说明书 0EY.466.000 GCK 型交流低压成套设备是以天津电气传动设计研究所按照国家重点技术创新项目计划的要求,联合几十家行业成套厂组成全国联合设计组,结合国内行业的具体情况而开发出的最新一代通过型式试验的智能型低压成套设备。该产品全面符合 GB7251.1-1997《低压成套开关设备和控制设备 第一部分:型式试验和部分型式试验成套设备》等标准的各项要求。 本产品适用于交流 50HZ,额定电压 660V 及以下,额定电流至4000A 的各级电网,可作为马达控制中心、动力中心、无功功率补偿、主配电装置和分配电装置。 1 型号含义 G C K —□ 主电路方案号 开关设备 抽出安装 封闭式 2 使用条件 2.1 周围空气温度不得超过+40℃,不低于-25℃,而且在 24h 内其平均温度不得超过+35℃。 2.2 空气清洁,在最高温度为+40℃时,其相对湿度不得超过 50%,在较低温度时,允许有较大的相对湿度。 2.3 污染等级3。 2.4 安装场地的海拔不得超过 2000m 。 注 1:对于在海拔高于1000 m 处使用的无功补偿、电动机软起动 等含有电子器件的产品应按照制造厂与用户之间的协议进行设计和使用。 GCK 型交流低压成套设备 主电路方案日 期日 期 日 期 签 字 底图总号 旧底图总号 描 校 描 图 借(通)用件登记 共 11 页 第 2 页 使用说明书 0EY.466.000 注 2:如果使用条件超出上述规定,用户应向制造厂提出,并达成专门的协议。 3 主要技术参数 3.1 额定工作电压 3.1.1 主电路 Ue:380V,690V 3.1.2 辅助电路 Ue:220V,380V(两极之间相隔一个空触点),24V(直流) 3.2 额定绝缘电压(Ui):800V 3.3 额定冲击耐受电压(Uimp):8000V 3.4 工频耐受电压(1min):3000V 3.5 额定电流 3.5.1 水平主母线 Ie: 2000A,2500A,3150A,4000A 3.5.2 垂直母线 Ie: 1000A 3.6 额定短时耐受电流 3.6.1 水平母线 Icw : 100KA 3.6.2 ...
