Geomagic建模说明

Geomagic建模说明_第1页
1/7
Geomagic建模说明_第2页
2/7
Geomagic建模说明_第3页
3/7

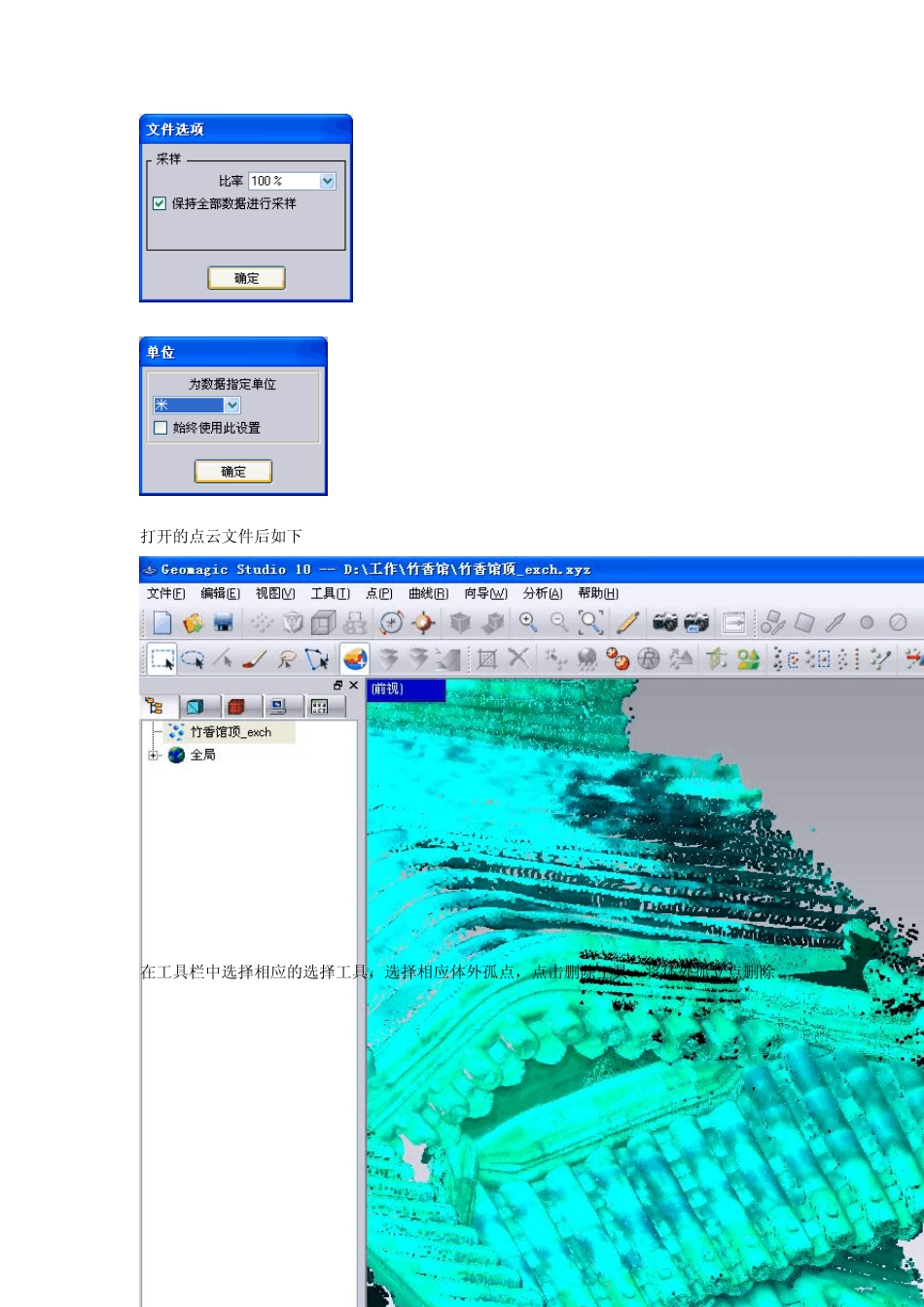

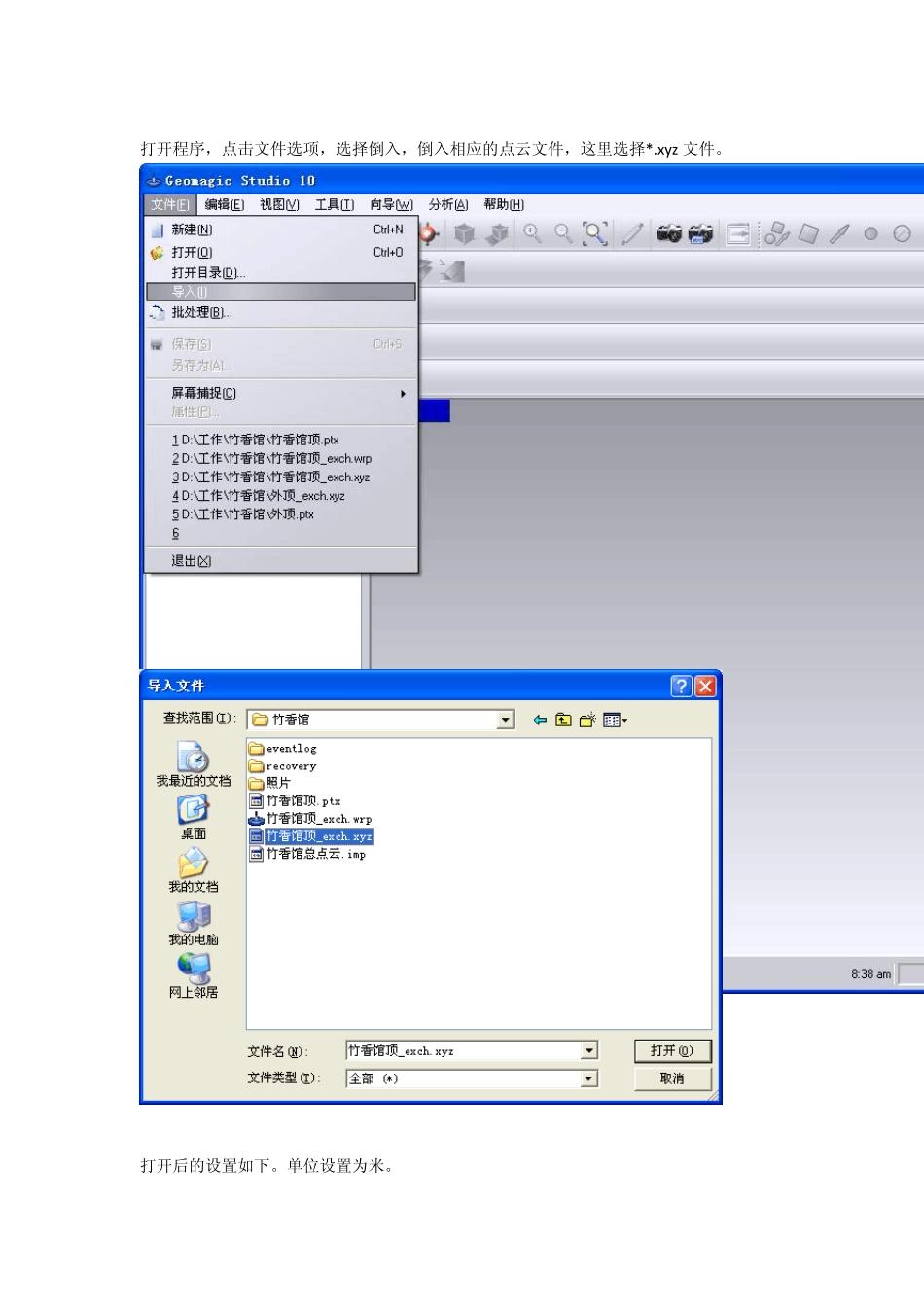

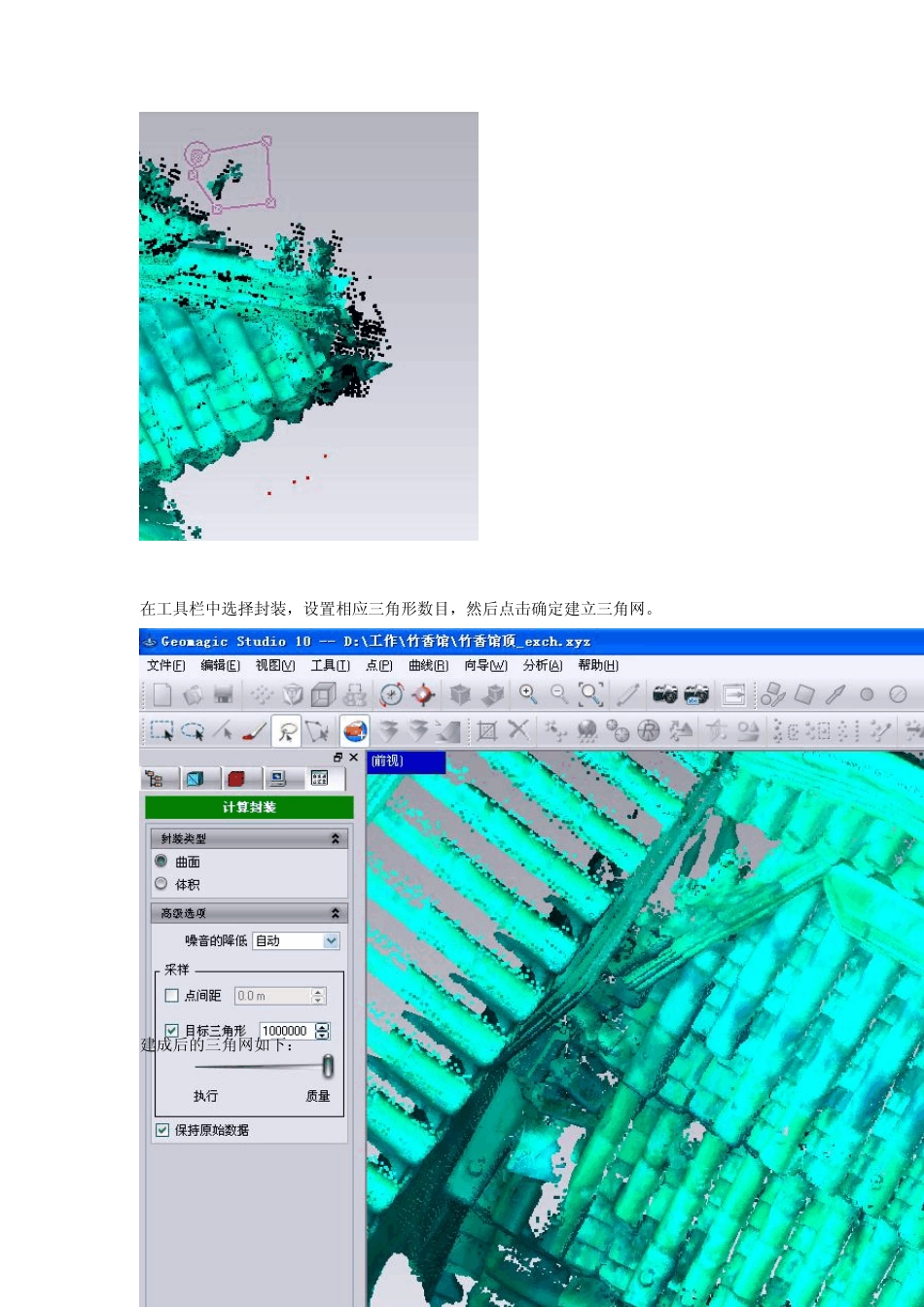

打开程序,点击文件选项,选择倒入,倒入相应的点云文件,这里选择*.xyz 文件。 打开后的设置如下。单位设置为米。 打开的点云文件后如下 在工具栏中选择相应的选择工具,选择相应体外孤点,点击删除工具,将体外孤立点删除。 在工具栏中选择封装,设置相应三角形数目,然后点击确定建立三角网。 建成后的三角网如下: 在工具栏中,选择填充空按钮, 1、对于规则的小孔,可以用直接填充的方式进行填充(尽量进行手动填充,自动填充效果差) 2、对于不规则的小孔,或者非闭合部分,选用部分填充工具进行填充 2 、对与相离的两个曲面,如果需要连接,可以采用搭桥的方式,先建立一个桥,再用以上两种方式进行修补。 修补后的结果如下。 保存:选择另存为,选择保存路径,设置保存格式为*.DXF。保存即可
