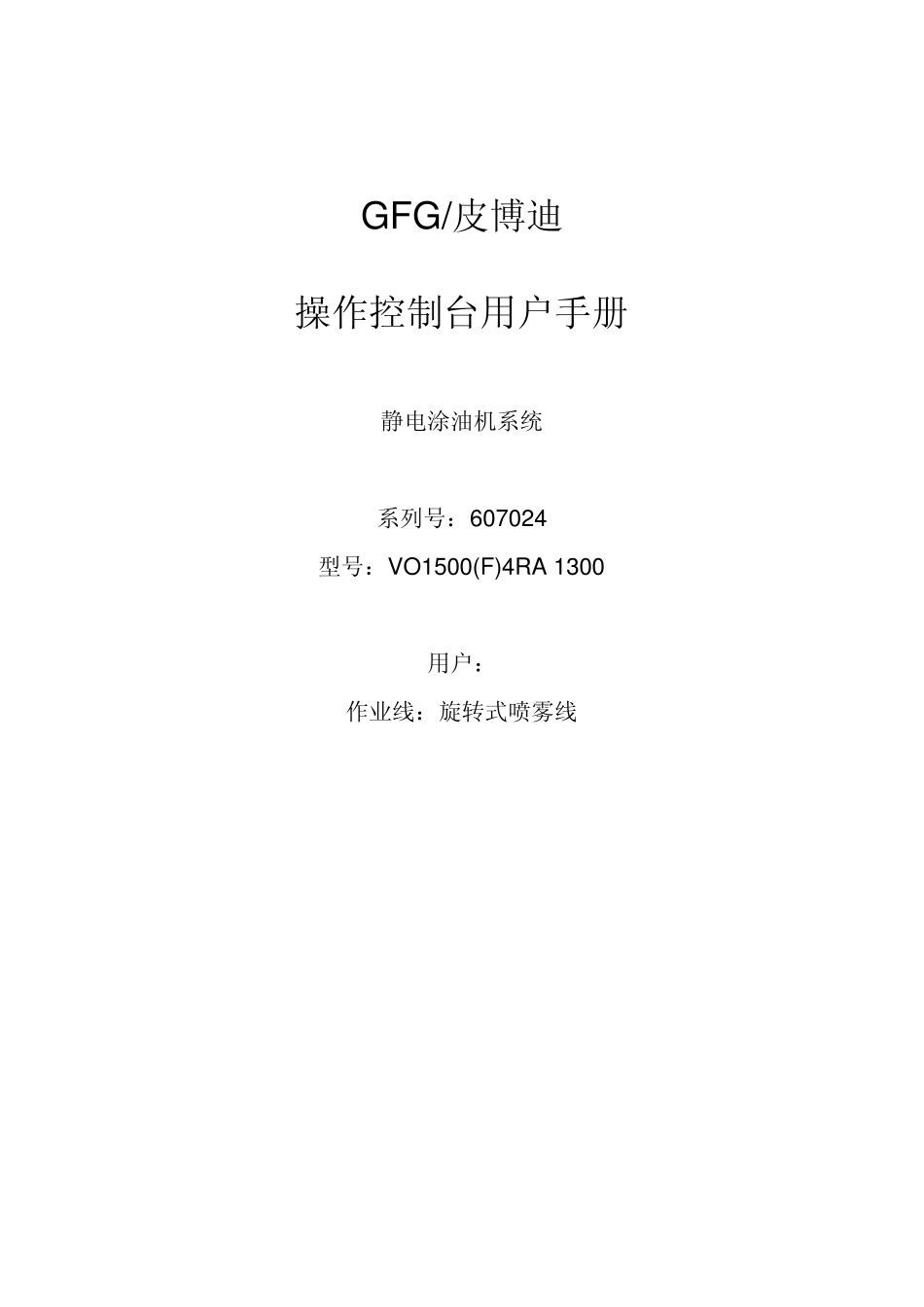

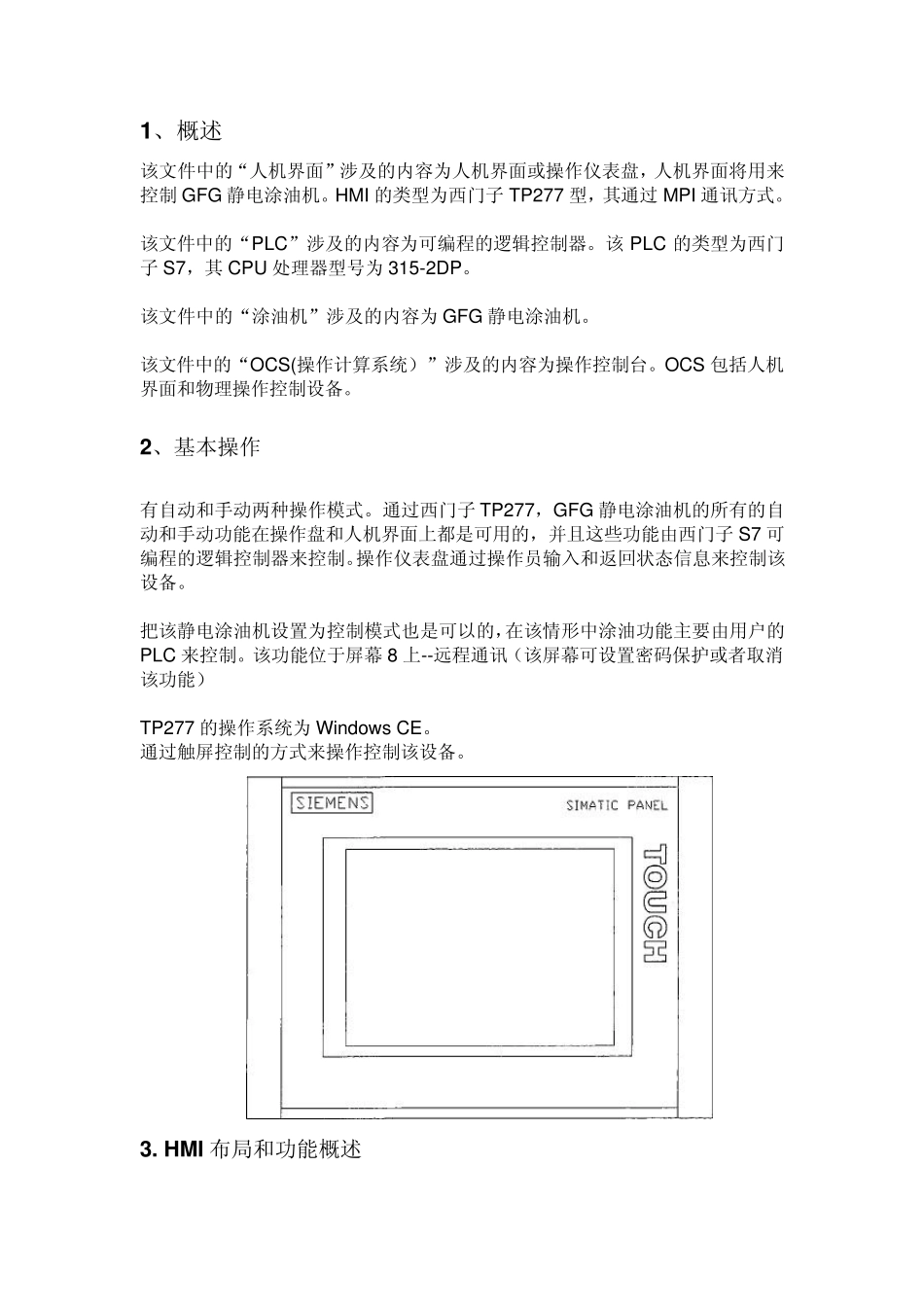

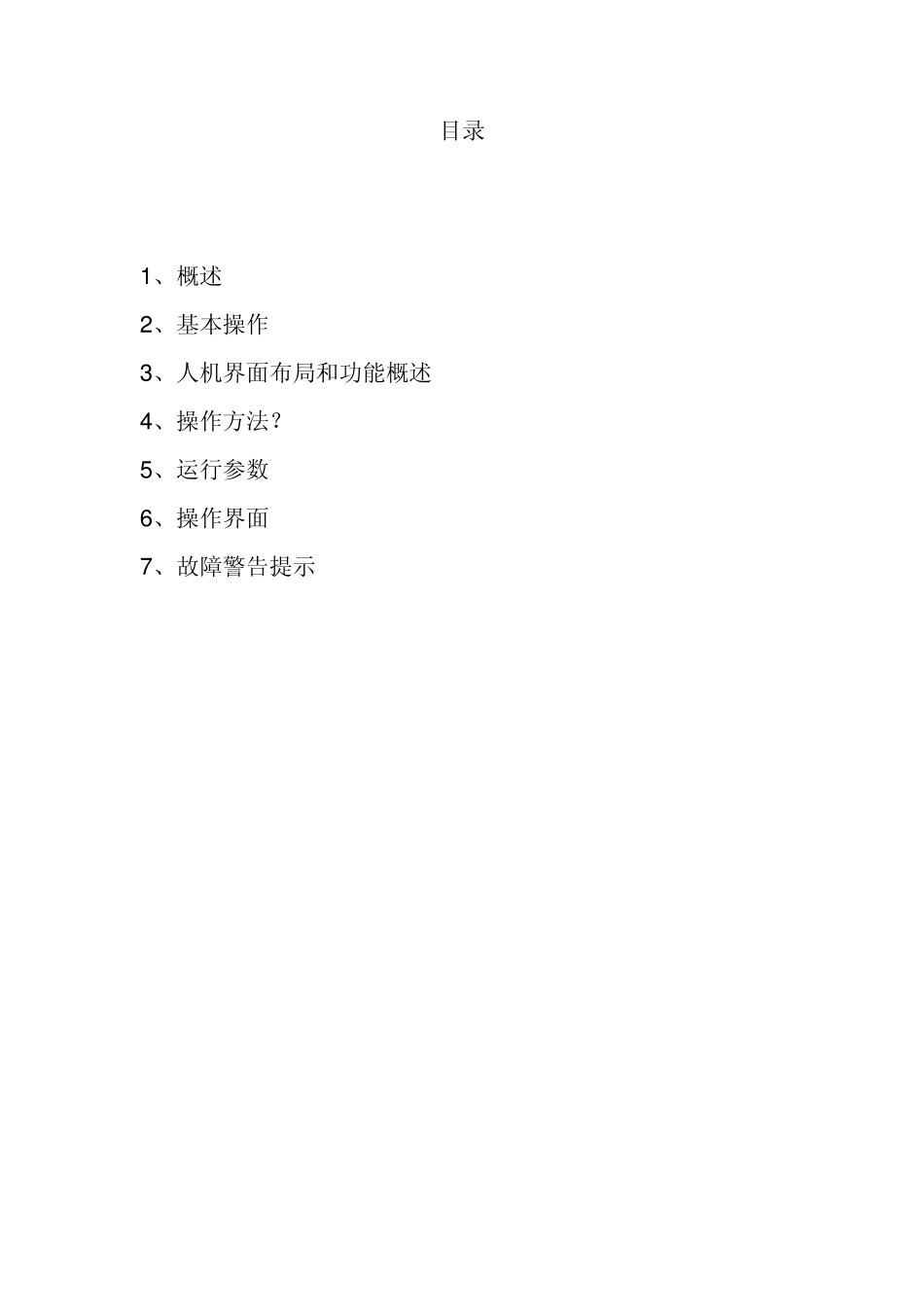

GFG/皮博迪 操作控制台用户手册 静电涂油机系统 系列号:607024 型号:VO1500(F)4RA 1300 用户: 作业线:旋转式喷雾线 目录 1 、概述 2 、基本操作 3 、人机界面布局和功能概述 4 、操作方法? 5 、运行参数 6 、操作界面 7 、故障警告提示 1、概述 该文件中的“人机界面”涉及的内容为人机界面或操作仪表盘,人机界面将用来控制 GFG 静电涂油机。HMI 的类型为西门子 TP277 型,其通过 MPI 通讯方式。 该文件中的“PLC”涉及的内容为可编程的逻辑控制器。该PLC 的类型为西门子 S7,其 CPU 处理器型号为 315-2DP。 该文件中的“涂油机”涉及的内容为 GFG 静电涂油机。 该文件中的“OCS(操作计算系统)”涉及的内容为操作控制台。OCS 包括人机界面和物理操作控制设备。 2、基本操作 有自动和手动两种操作模式。通过西门子 TP277,GFG 静电涂油机的所有的自动和手动功能在操作盘和人机界面上都是可用的,并且这些功能由西门子 S7 可编程的逻辑控制器来控制。操作仪表盘通过操作员输入和返回状态信息来控制该设备。 把该静电涂油机设置为控制模式也是可以的,在该情形中涂油功能主要由用户的PLC 来控制。该功能位于屏幕 8 上--远程通讯(该屏幕可设置密码保护或者取消该功能) TP277 的操作系统为 Window s CE。 通过触屏控制的方式来操作控制该设备。 3. HM I 布局和功能概述 当初次通电开机时,HMI 通过初始化和自检开始运行。同样,配置的完整性和与PLC 的通讯也得到了检查。当这个过程完成后,屏幕十—标题将会显示出来。 要实现 HMI 上页面的切换,可通过按下根页面上的按钮来实现,按下按钮后根页面上会出现页面列表。通过按下与目标界面相应的按钮后,目标界面在很短的时间滞后后将会显示出来。 为了控制设备的操作,可通过按下操作页面上相应的按钮来实现设备的操作。 如果某个页面上的某项功能需要数值键盘输入,那么触摸页面上的该功能区后就会在页面上弹出一个小键盘。通过这个小键盘可以在页面上输入所要的数值,在按下 Enter 键后,该数值会传输到PLC 上,输入时要注意所能输入值的上下限,上下限会在键盘输入区域的上方显示出来。 4、设备操作 操作计算系统上有 8 个实物的操作设备,这些操作设备以按钮、键式开关、选择开关和指示灯的形式存在。初此之外固定线路按钮和指示灯在TP177 人机界面上有对应的屏幕按钮,这些按钮的设置有着特殊的目的。这些...
