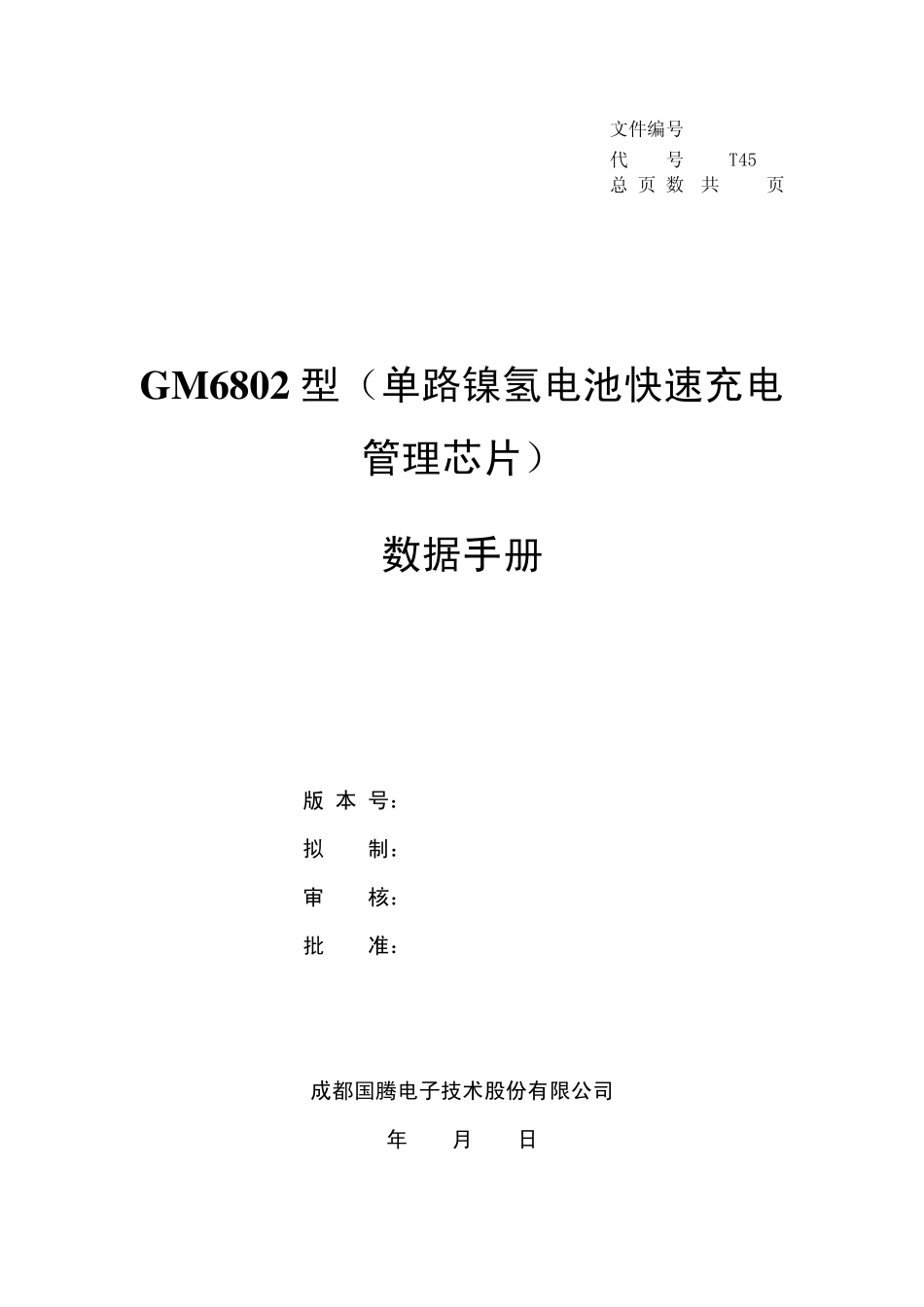

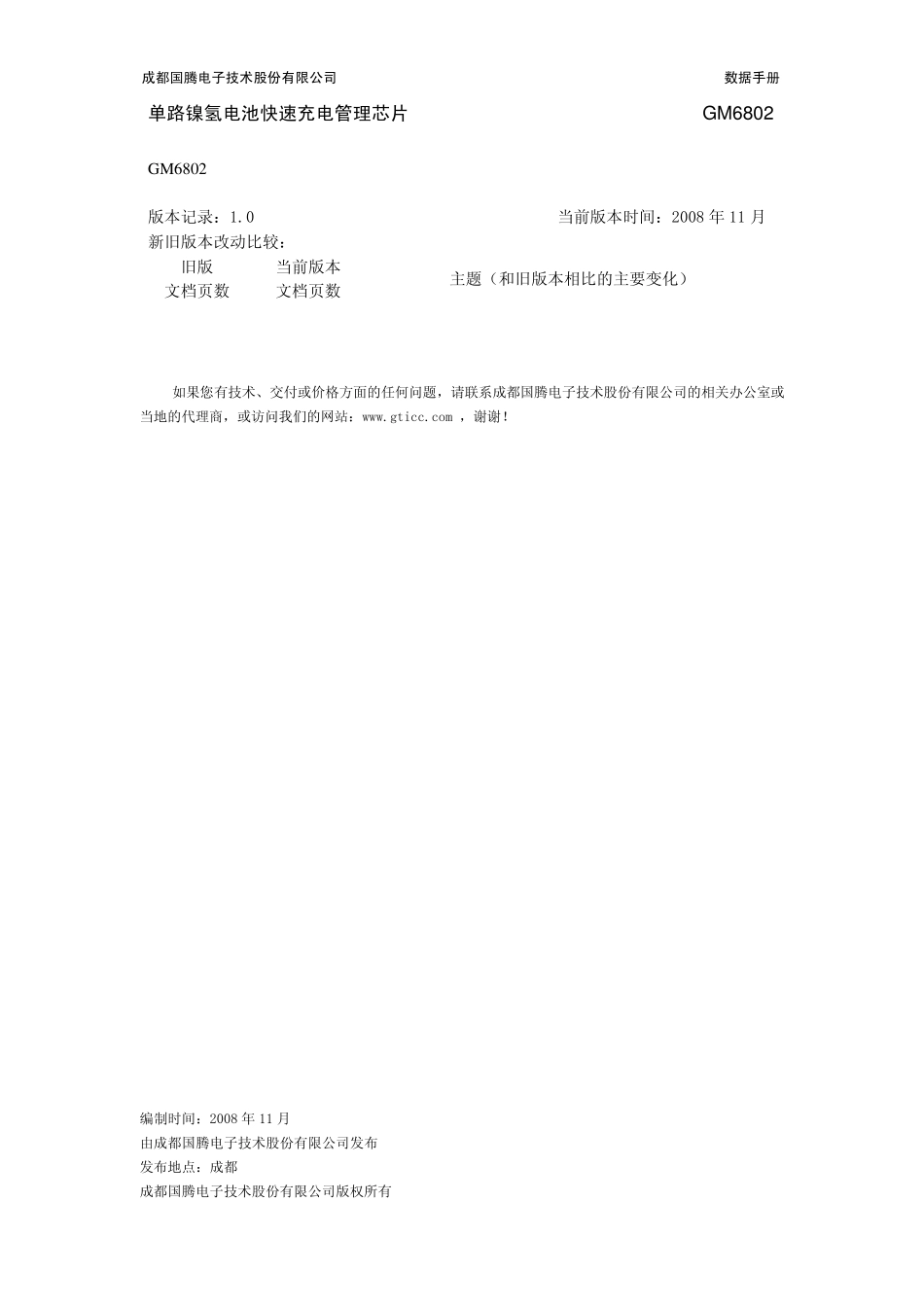

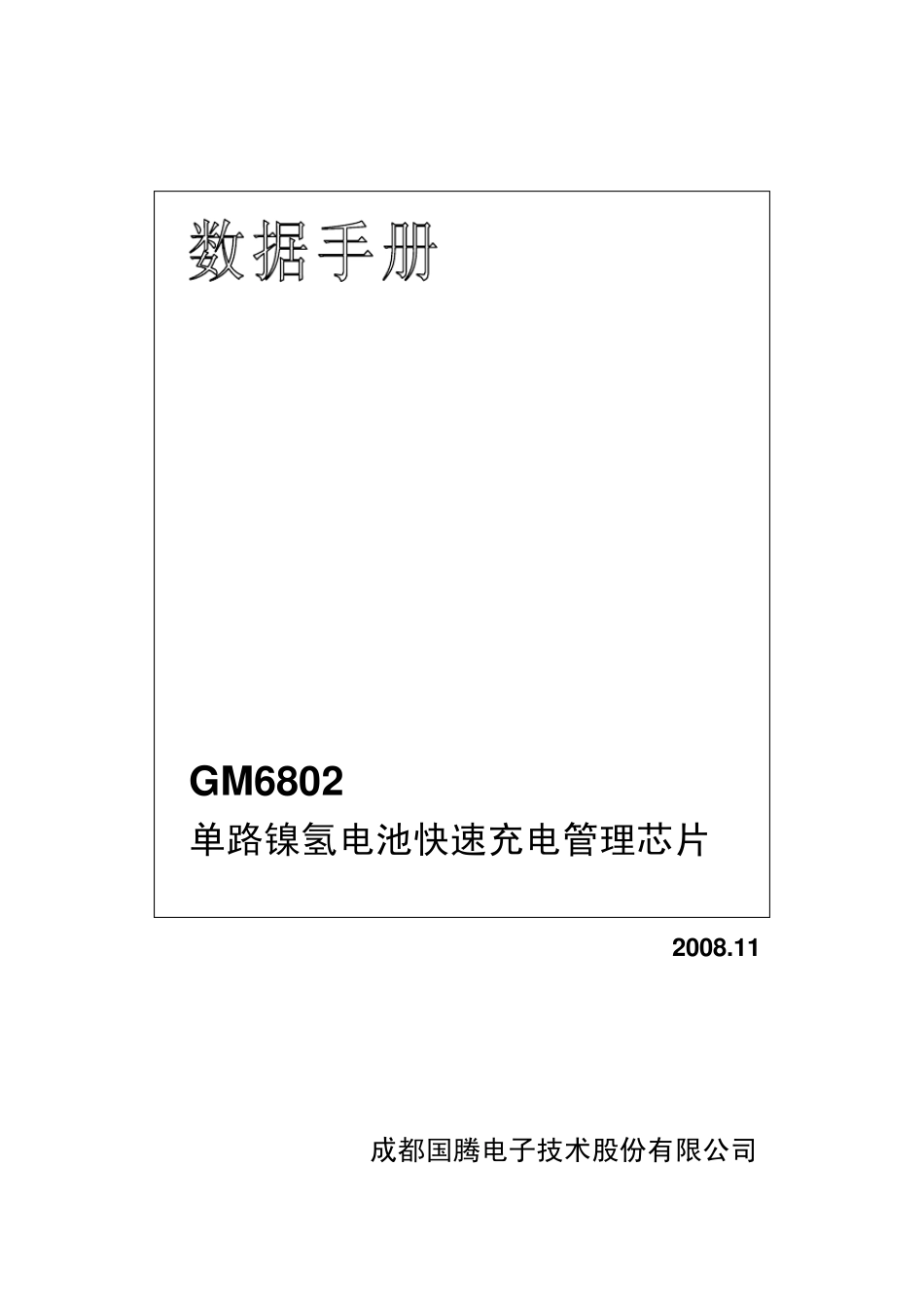

文件编号 代 号 T45 总 页 数 共 页 GM 6802 型（单路镍氢电池快速充电管理芯片） 数据手册 版 本 号： 拟 制： 审 核： 批 准： 成都国腾电子技术股份有限公司 年 月 日 GM6802 单路镍氢电池快速充电管理芯片 2008.11 成都国腾电子技术股份有限公司 成都国腾电子技术股份有限公司 数据手册单路镍氢电池快速充电管理芯片 GM6802 GM 6802 版本记录：1.0 当前版本时间：2008 年11 月 新旧版本改动比较： 旧版 文档页数 当前版本 文档页数 主题（和旧版本相比的主要变化） 如果您有技术、交付或价格方面的任何问题，请联系成都国腾电子技术股份有限公司的相关办公室或当地的代理商，或访问我们的网站：www.gticc.com ，谢谢！ 编制时间：2008 年11 月 由成都国腾电子技术股份有限公司发布 发布地点：成都 成都国腾电子技术股份有限公司版权所有成都国腾电子技术股份有限公司 数据手册单路镍氢电池快速充电管理芯片 GM6802 1 GM 6802 单路镍氢电池快速充电管理芯片数据手册 1 概述 GM6802 是用于镍氢电池或镍氢电池组的快速充电专用集成电路，具备镍氢电池充电需要的所有功能，使充电过程完全自动化，充电时间短，充电效率高，安全可靠，应用设计简单。 2 特征 a） 能对1-20 节串联镍氢电池组进行快速充电。 b） 内置10bit AD，可精确判断镍氢电池充满状态，即-△V=5mV，符合工业界对镍氢电池充电要求。 c） 具备预充电流程，以保护电池和延长使用寿命。 d） 采用-△V、最大电压、最大充电时间等综合判断条件进行快速充电控制。 e） 外接热敏电阻，检测电池充电温度，保证电池在合适的温度范围内充电。 f） 当快速充电完成后，再补以涓流充电，弥补电池自放电的损耗。 g） 可驱动双色 LED 显示充电状态。 h） 具备独特的芯片自测试功能。 i） 工作电压：4.5～5.5V。 3 封装及引脚功能说明 图 1 GM6802 引脚排布图 该芯片的各引脚功能描述见表 1： 表 1 芯片引脚功能说明 引脚号 引脚名 方向 说明 1 CELTMP In 电池的温度采集输入口 2 GND In 地 3 VCC In 电源 4 TM In 测试模式控制：“ 0” 正常工作模式，“ 1” 测试模式 成都国腾电子技术股份有限公司 数据手册单路镍氢电池快速充电管理芯片 GM6802 2 5 CHGCTRL Out 充 电 控 制 信 号 ： “1”为 充 电 ， “0”为 不 充 6 LEDB Out 双 色 ...
