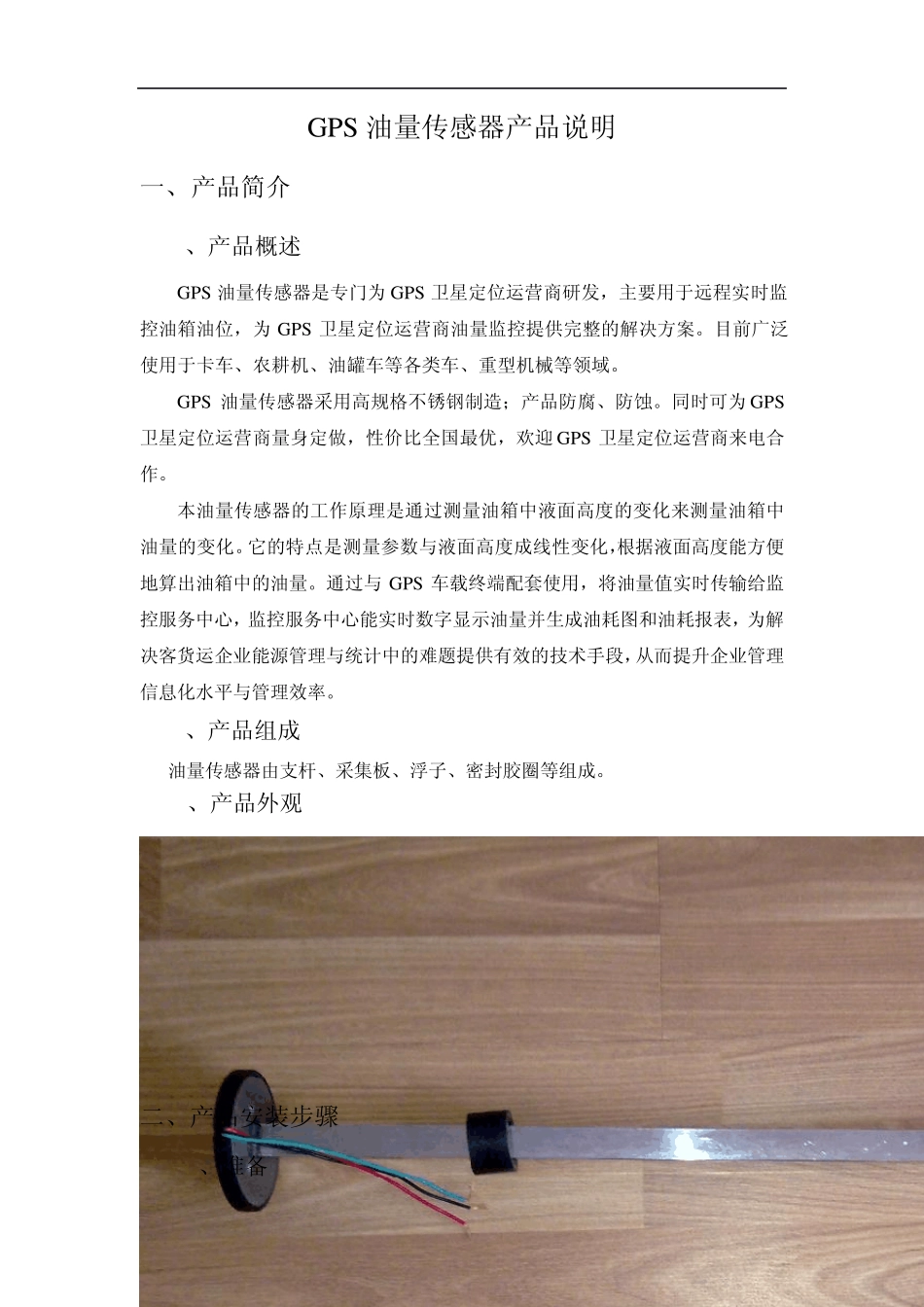

GPS油量传感器产品说明 一、 产品简介 1、产品概述 GPS油量传感器是专门为 GPS卫星定位运营商研发,主要用于远程实时监控油箱油位,为 GPS 卫星定位运营商油量监控提供完整的解决方案。目前广泛使用于卡车、农耕机、油罐车等各类车、重型机械等领域。 GPS 油量传感器采用高规格不锈钢制造;产品防腐、防蚀。同时可为 GPS卫星定位运营商量身定做,性价比全国最优,欢迎 GPS 卫星定位运营商来电合作。 本油量传感器的工作原理是通过测量油箱中液面高度的变化来测量油箱中油量的变化。它的特点是测量参数与液面高度成线性变化,根据液面高度能方便地算出油箱中的油量。通过与 GPS 车载终端配套使用,将油量值实时传输给监控服务中心,监控服务中心能实时数字显示油量并生成油耗图和油耗报表,为解决客货运企业能源管理与统计中的难题提供有效的技术手段,从而提升企业管理信息化水平与管理效率。 2、产品组成 油量传感器由支杆、采集板、浮子、密封胶圈等组成。 3、产品外观 二、产品安装步骤 1 、准备 油箱尺寸和油量传感器长度的确定:先用卷尺量出油箱的外径高度,油量传感器长度比油箱的外径高度少2cm(按实际情况而定)。 安装工具:手枪钻、直径45mm的金属开孔钻头(按实际情况而定)、直径2mm的金属钻头、磁铁、弧形金属挫(大、小各一)、汽车密封胶、三芯电缆线(0.5平方)、灭火器、除锈剂(WD40)、17—26开口扳手、夜间工作灯、毛巾,见下图。 备注:由于打孔工具比较容易损坏,请准备后备工具,数量根据实际情况而定。 安装位置:一般安装在油箱的正中间,见下图。 2 、安装 开孔前,请注意在打孔区域敲打,避免在油箱的中间有钢板层而造成工具损坏及影响打孔效果;为了安装人员的安全,安装之前请先将油箱内的油抽出。 用手枪钻夹住45mm的金属开孔钻头,接上电源在定位的油箱中间钻,(注意,速度不要快,到将要钻透时(打孔完成接近95%),停止,用螺丝刀和尖嘴钳把要钻下的金属剥落下来,避免它掉入油箱),如下图 用金属挫把开孔的毛边去掉;用带线的磁铁放到油箱中,吸出铁削。 用汽车密封胶把安装盘固定在油箱上。 用手枪钻夹2mm的钻头,在安装法兰的5个有凹槽的孔内打孔(要把油箱打穿)把5个自攻螺丝分别盏上汽车密封胶,把法兰紧固在油箱上。如下图 把传感器安装在法兰上,用5个螺丝拧紧。用汽车密封胶在法兰和油箱的结合处密封一圈(也可不安装法兰)。如下图 连接延长线到车载终端...
