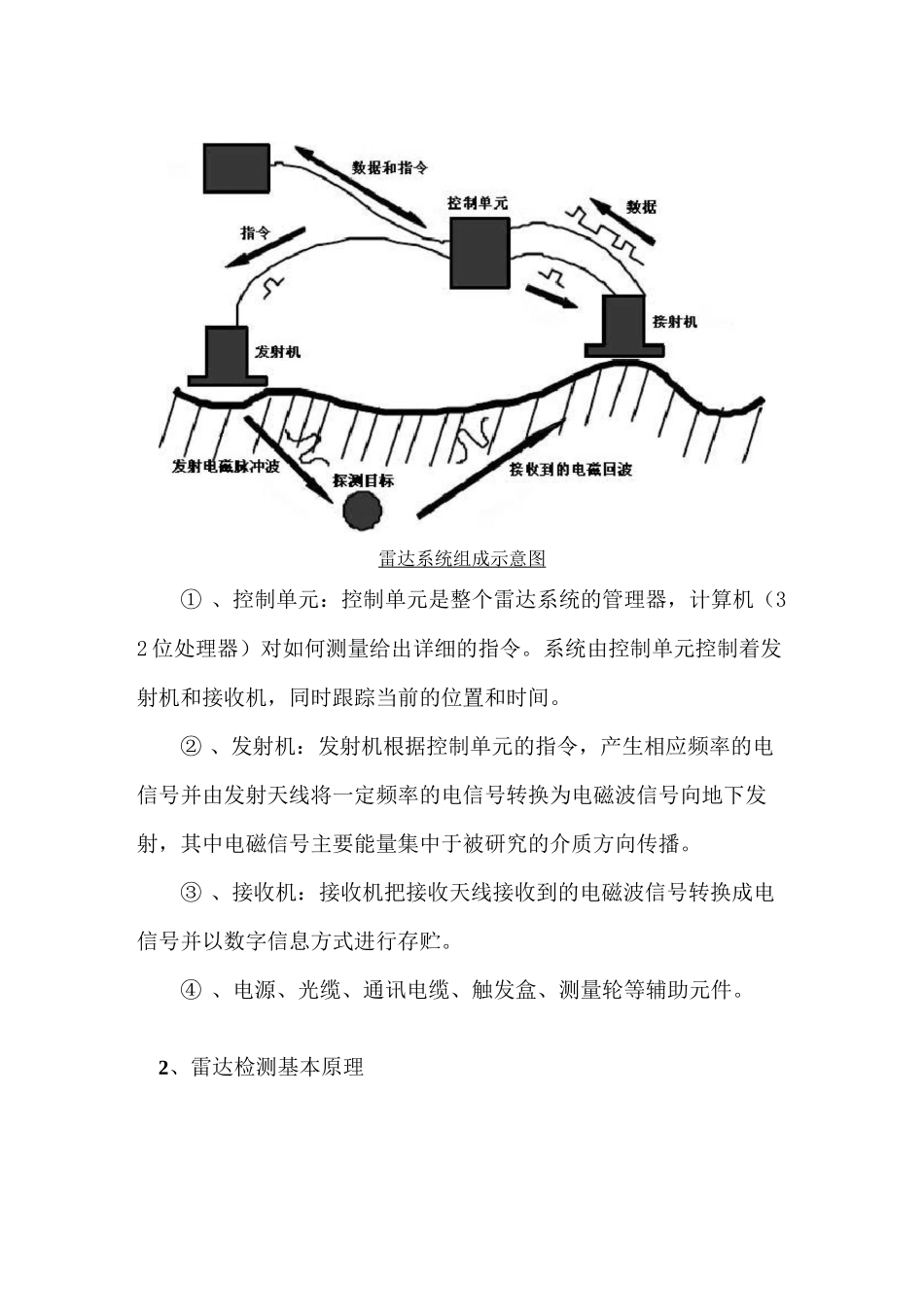

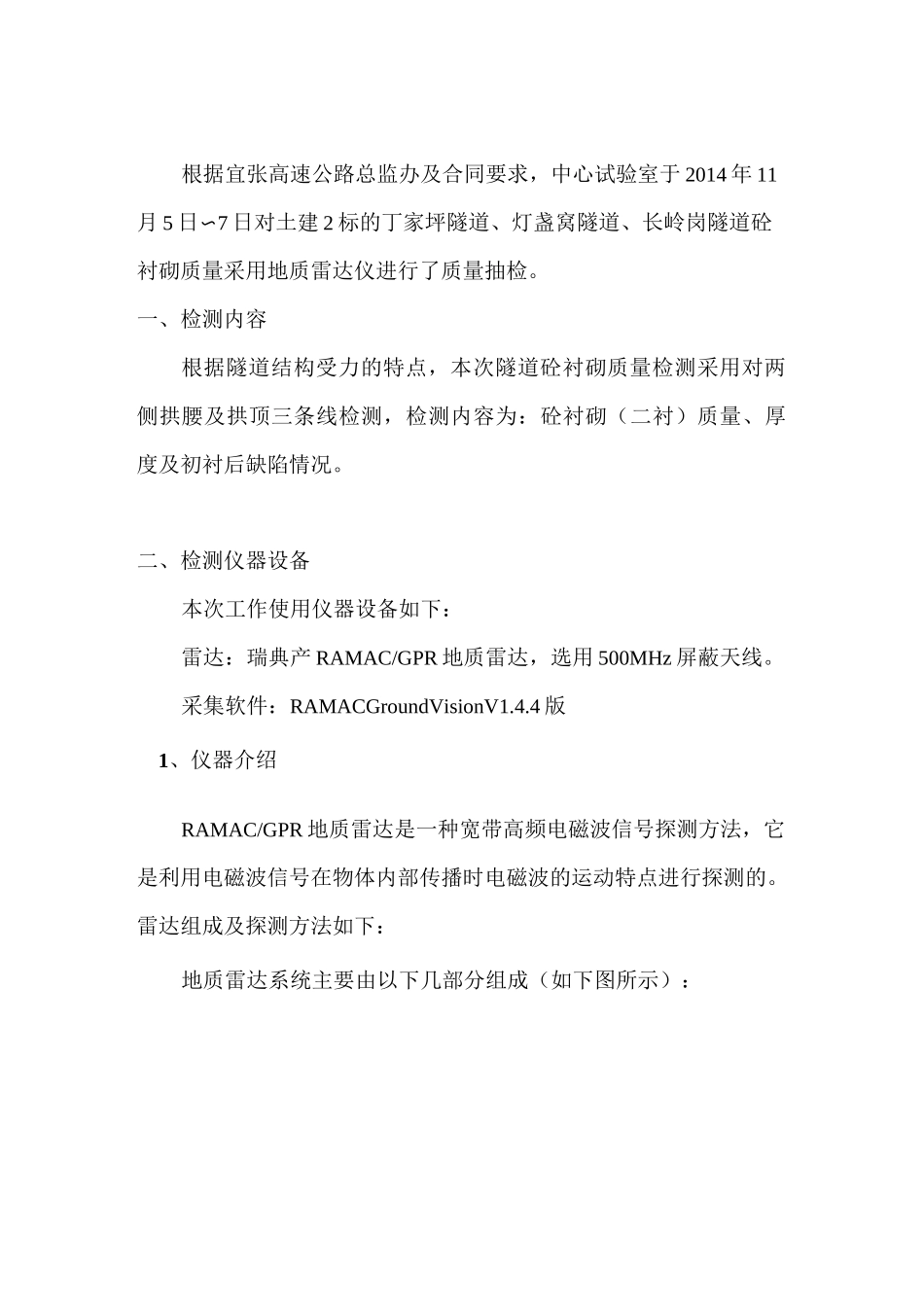

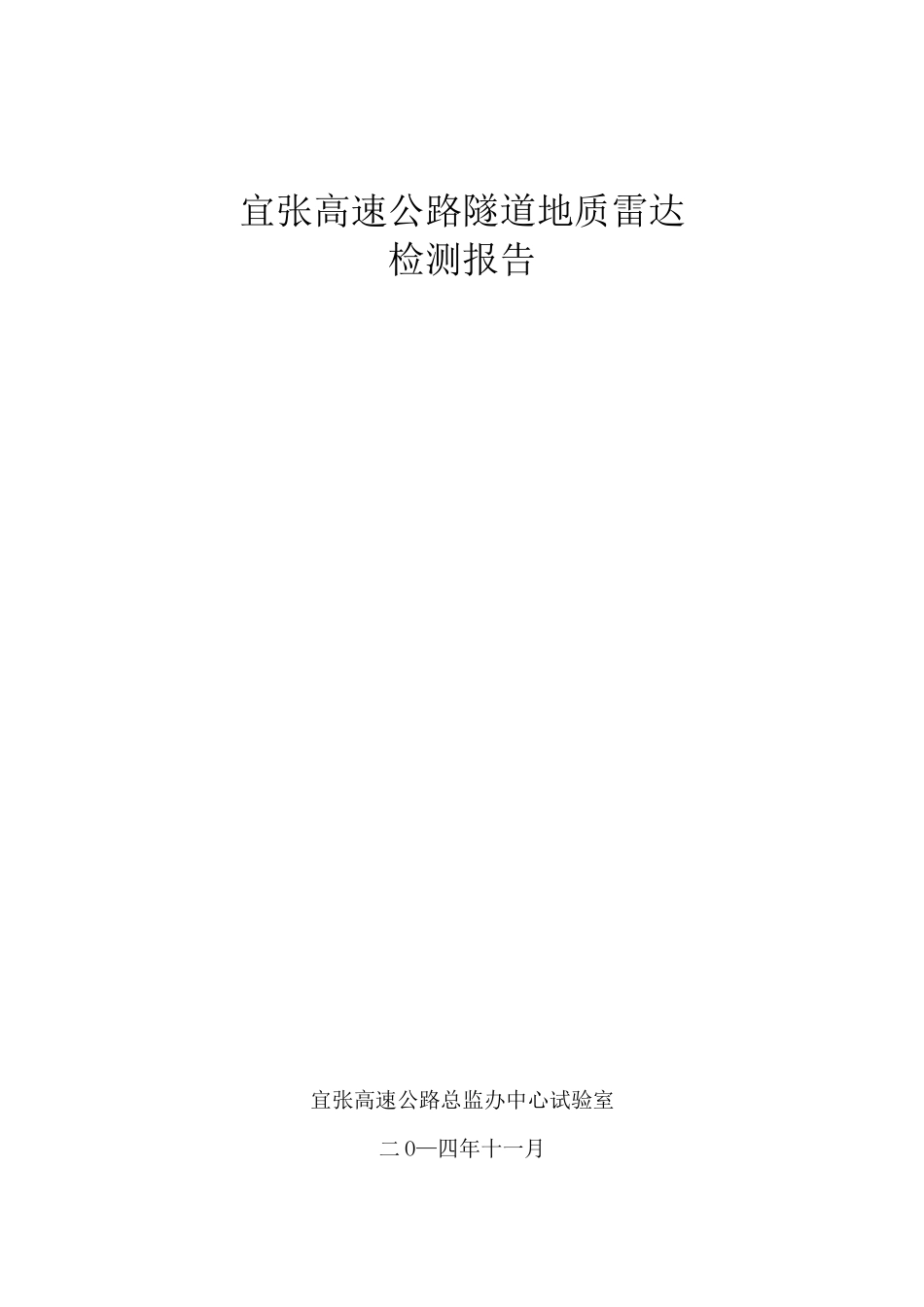

宜张高速公路隧道地质雷达检测报告宜张高速公路总监办中心试验室二 O—四年十一月根据宜张高速公路总监办及合同要求，中心试验室于 2014 年 11月 5 日〜7 日对土建 2 标的丁家坪隧道、灯盏窝隧道、长岭岗隧道砼衬砌质量采用地质雷达仪进行了质量抽检。一、检测内容根据隧道结构受力的特点，本次隧道砼衬砌质量检测采用对两侧拱腰及拱顶三条线检测，检测内容为：砼衬砌（二衬）质量、厚度及初衬后缺陷情况。二、检测仪器设备本次工作使用仪器设备如下：雷达：瑞典产 RAMAC/GPR 地质雷达，选用 500MHz 屏蔽天线。采集软件：RAMACGroundVisionV1.4.4 版1、仪器介绍RAMAC/GPR 地质雷达是一种宽带高频电磁波信号探测方法，它是利用电磁波信号在物体内部传播时电磁波的运动特点进行探测的。雷达组成及探测方法如下：地质雷达系统主要由以下几部分组成（如下图所示）：雷达系统组成示意图① 、控制单元：控制单元是整个雷达系统的管理器，计算机（32 位处理器）对如何测量给出详细的指令。系统由控制单元控制着发射机和接收机，同时跟踪当前的位置和时间。② 、发射机：发射机根据控制单元的指令，产生相应频率的电信号并由发射天线将一定频率的电信号转换为电磁波信号向地下发射，其中电磁信号主要能量集中于被研究的介质方向传播。③ 、接收机：接收机把接收天线接收到的电磁波信号转换成电信号并以数字信息方式进行存贮。④ 、电源、光缆、通讯电缆、触发盒、测量轮等辅助元件。2、雷达检测基本原理探地雷达（GroundPenetratingRadar，简称 GPR）依据电磁波脉冲在地下传播的原理进行工作。发射天线将高频（106〜109Hz 或更高）的电磁波以宽带短脉冲形式送入检测层，被检测层介质(或埋藏物)反射，然后由接收天线接收(如下图)。探地雷达主要利用宽带高频时域电磁脉冲波的反射探测目的体。由公式t=J4Z2+X2卜雷达根据测得的雷达波走时，自动求出反射物的深度 Z 和范围。雷达的测试原理及其探测方法根据电磁波理论，当雷达脉冲在地下传播过程中，遇到不同电性介质交界面时，由于上下介质的电磁特性不同而产生折射和反射。使用相应雷达数据处理软件，进行资料处理。对数据文件进行了预处理、增益调整、滤波和成图等方法的处理。最终得到各测线的成果图，以此对隧道内部砼质量、厚度等指标进行分析评价工作。三、检测依据1、《公路工程质量检验评定标准》(JTGF80/1-2004)；2、《公路隧道施工技术规范》(JTGF60-2009)；3、《公路隧道设...
