贴片钽电容封封装及规格

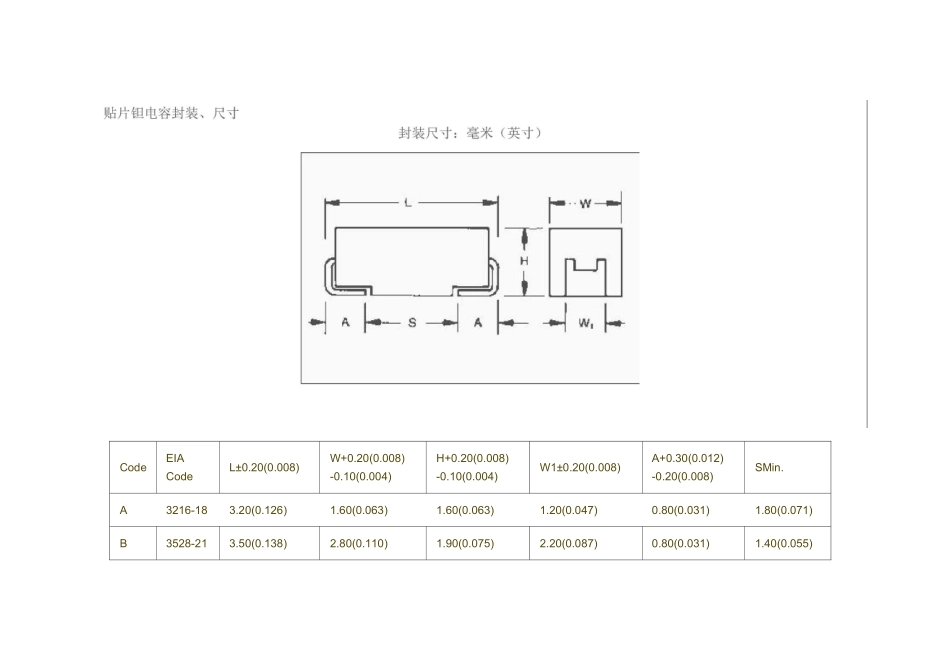

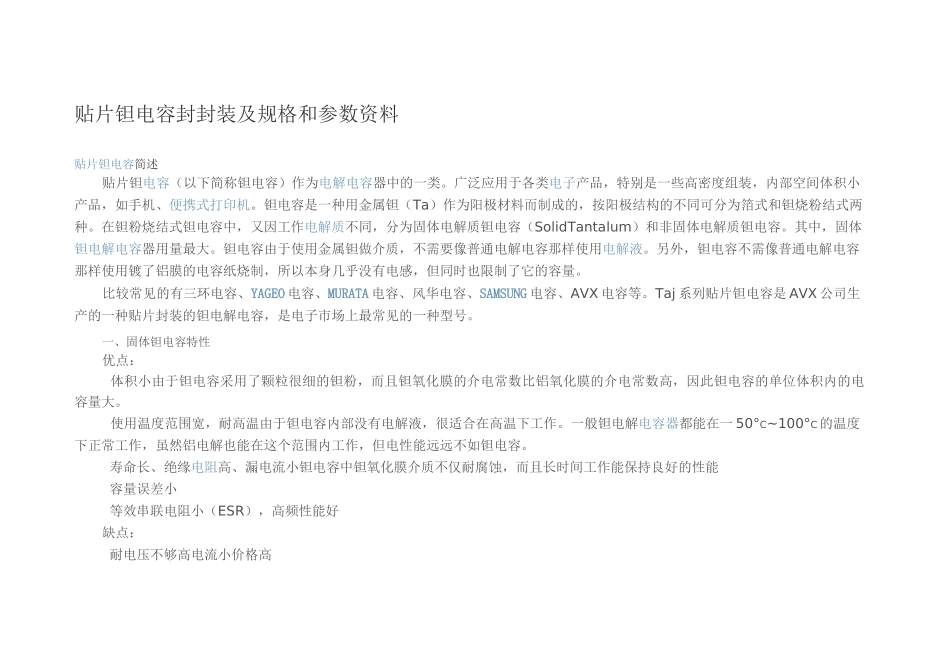

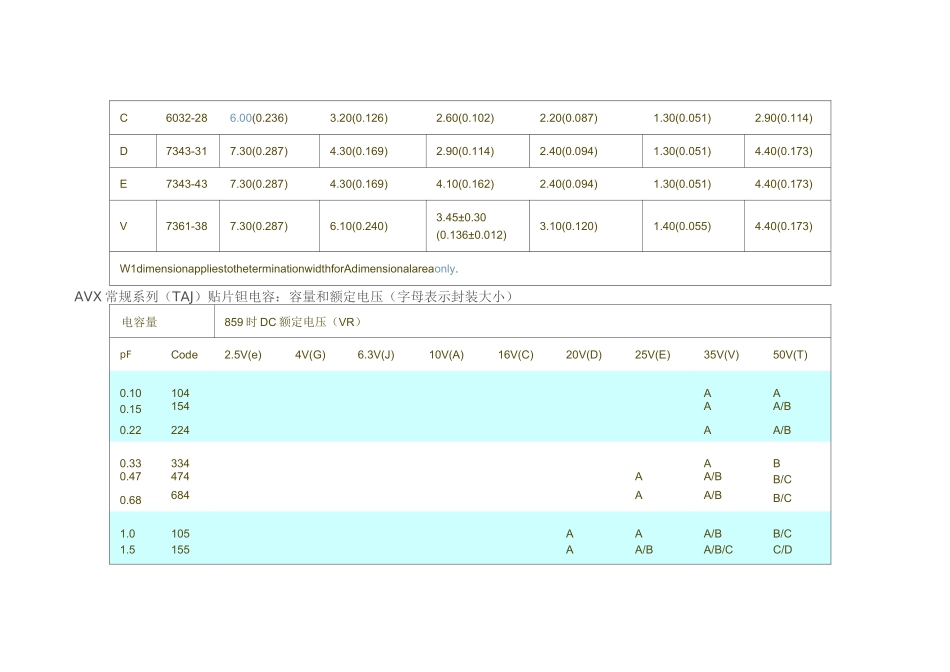

贴片钽电容封封装及规格和参数资料贴片钽电容简述贴片钽电容（以下简称钽电容）作为电解电容器中的一类。广泛应用于各类电子产品，特别是一些高密度组装，内部空间体积小产品，如手机、便携式打印机。钽电容是一种用金属钽（Ta）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种。在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质钽电容（SolidTantalum）和非固体电解质钽电容。其中，固体钽电解电容器用量最大。钽电容由于使用金属钽做介质，不需要像普通电解电容那样使用电解液。另外，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。比较常见的有三环电容、YAGEO 电容、MURATA 电容、风华电容、SAMSUNG 电容、AVX 电容等。Taj 系列贴片钽电容是 AVX 公司生产的一种贴片封装的钽电解电容，是电子市场上最常见的一种型号。一、固体钽电容特性优点：体积小由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数比铝氧化膜的介电常数高，因此钽电容的单位体积内的电容量大。使用温度范围宽，耐高温由于钽电容内部没有电解液，很适合在高温下工作。一般钽电解电容器都能在一 50°C~100°C的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电容。寿命长、绝缘电阻高、漏电流小钽电容中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能容量误差小等效串联电阻小（ESR），高频性能好缺点：耐电压不够高电流小价格高CodeEIACodeL±0.20(0.008)W+0.20(0.008)-0.10(0.004)H+0.20(0.008)-0.10(0.004)W1±0.20(0.008)A+0.30(0.012)-0.20(0.008)SMin.A3216-183.20(0.126)1.60(0.063)1.60(0.063)1.20(0.047)0.80(0.031)1.80(0.071)B3528-213.50(0.138)2.80(0.110)1.90(0.075)2.20(0.087)0.80(0.031)1.40(0.055)C6032-286.00(0.236)3.20(0.126)2.60(0.102)2.20(0.087)1.30(0.051)2.90(0.114)D7343-317.30(0.287)4.30(0.169)2.90(0.114)2.40(0.094)1.30(0.051)4.40(0.173)E7343-437.30(0.287)4.30(0.169)4.10(0.162)2.40(0.094)1.30(0.051)4.40(0.173)V7361-387.30(0.287)6.10(0.240)3.45±0.30(0.136±0.012)3.10(0.120)1.40(0.055)4.40(0.173)W1dimensionappliestotheterminationwidthforAdimensionalareaonly.AVX 常规系列（TAJ）贴片钽电容：容量和额定电压（字母表示封装大小）电容量859 时 DC 额定电压（VR）pFCode2.5V(...
