带电跨越架通用方案

带电跨越架通用方案_第1页
1/10
带电跨越架通用方案_第2页
2/10
带电跨越架通用方案_第3页
3/10

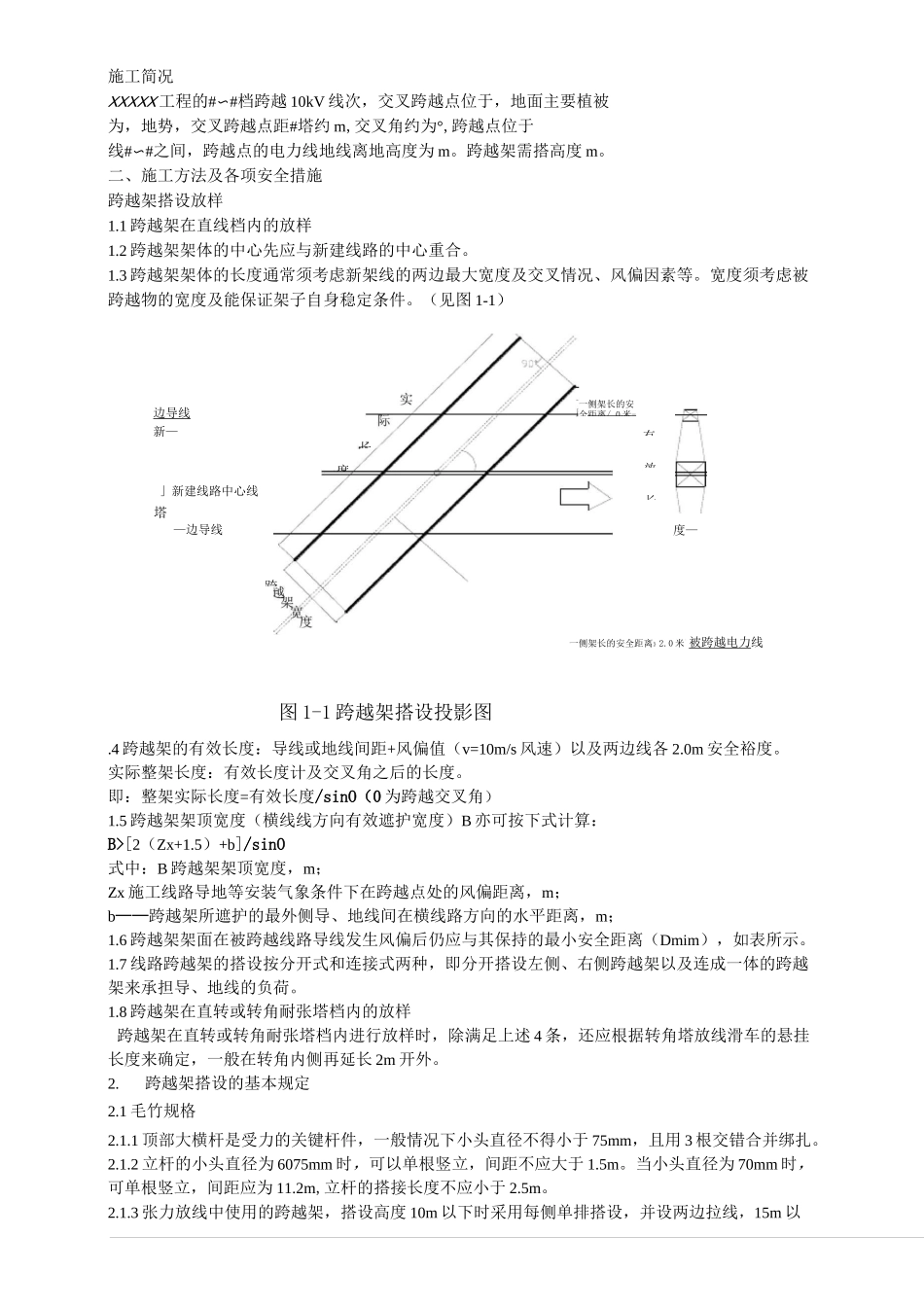

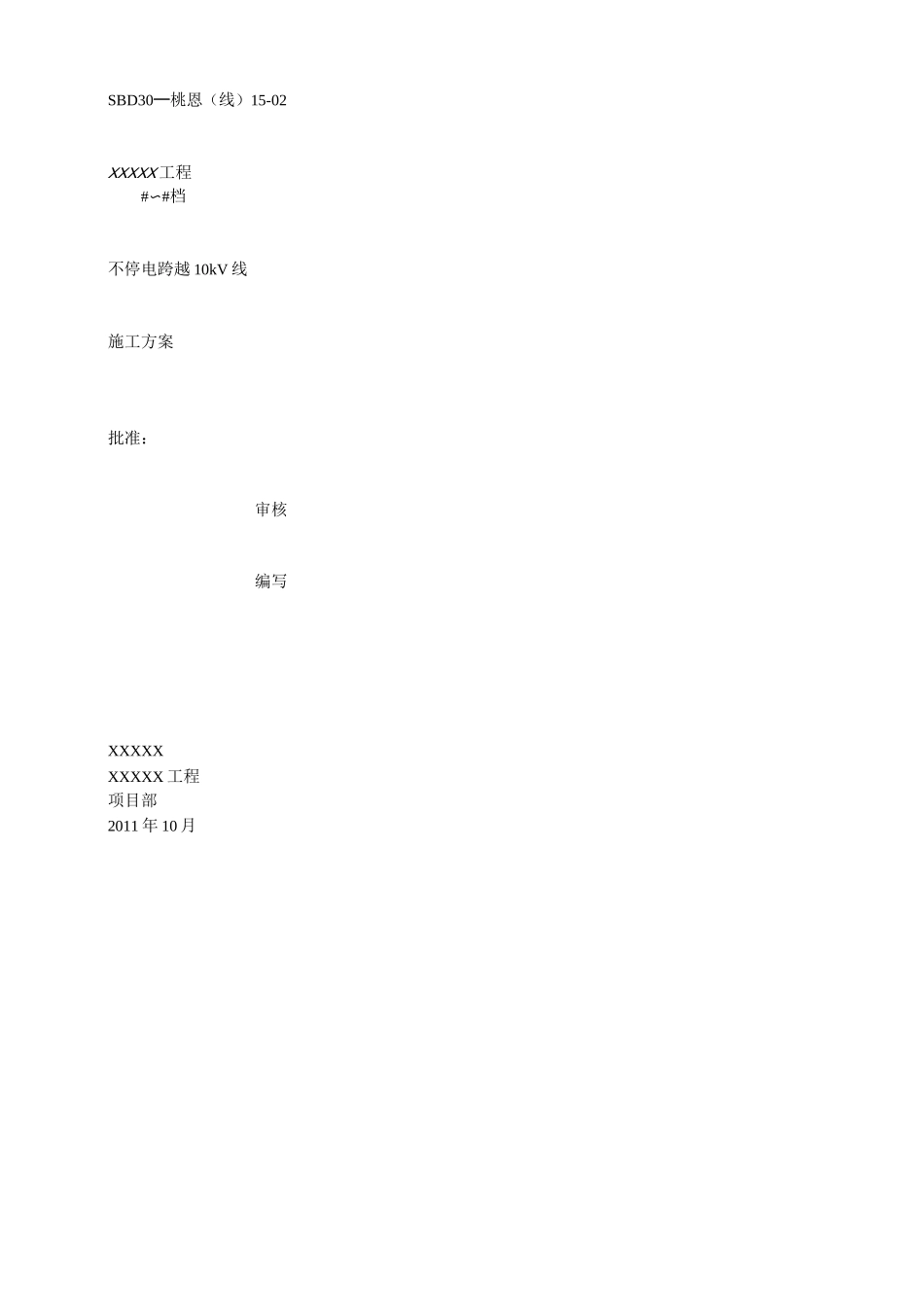

SBD30—桃恩(线)15-02XXXXX 工程#〜#档不停电跨越 10kV 线施工方案批准:审核编写XXXXXXXXXX 工程项目部2011 年 10 月施工简况XXXXX 工程的#〜#档跨越 10kV 线次,交叉跨越点位于,地面主要植被为,地势,交叉跨越点距#塔约 m,交叉角约为°,跨越点位于线#〜#之间,跨越点的电力线地线离地高度为 m。跨越架需搭高度 m。二、施工方法及各项安全措施跨越架搭设放样1.1 跨越架在直线档内的放样1.2 跨越架架体的中心先应与新建线路的中心重合。1.3 跨越架架体的长度通常须考虑新架线的两边最大宽度及交叉情况、风偏因素等。宽度须考虑被跨越物的宽度及能保证架子自身稳定条件。(见图 1-1)一侧架长的安全距离》2.0 米'被跨越电力线图 1-1 跨越架搭设投影图.4 跨越架的有效长度:导线或地线间距+风偏值(v=10m/s 风速)以及两边线各 2.0m 安全裕度。实际整架长度:有效长度计及交叉角之后的长度。即:整架实际长度=有效长度/sinO(0 为跨越交叉角)1.5 跨越架架顶宽度(横线线方向有效遮护宽度)B 亦可按下式计算:B>[2(Zx+1.5)+b]/sinO式中:B 跨越架架顶宽度,m;Zx 施工线路导地等安装气象条件下在跨越点处的风偏距离,m;b——跨越架所遮护的最外侧导、地线间在横线路方向的水平距离,m;1.6 跨越架架面在被跨越线路导线发生风偏后仍应与其保持的最小安全距离(Dmim),如表所示。1.7 线路跨越架的搭设按分开式和连接式两种,即分开搭设左侧、右侧跨越架以及连成一体的跨越架来承担导、地线的负荷。1.8 跨越架在直转或转角耐张塔档内的放样跨越架在直转或转角耐张塔档内进行放样时,除满足上述 4 条,还应根据转角塔放线滑车的悬挂长度来确定,一般在转角内侧再延长 2m 开外。2.跨越架搭设的基本规定2.1 毛竹规格2.1.1 顶部大横杆是受力的关键杆件,一般情况下小头直径不得小于 75mm,且用 3 根交错合并绑扎。2.1.2 立杆的小头直径为 6075mm 时,可以单根竖立,间距不应大于 1.5m。当小头直径为 70mm 时,可单根竖立,间距应为 11.2m,立杆的搭接长度不应小于 2.5m。2.1.3 张力放线中使用的跨越架,搭设高度 10m 以下时采用每侧单排搭设,并设两边拉线,15m 以长度跨一侧架长的安全距离/.0 米-」新建线路中心线塔—边导线度—边导线新—有效长下时采用双面双排搭设。排与排之间的距离以 1.5m 为宜。2.1.4 毛竹跨越架的立杆、大横杆、剪刀撑和支杆有效部分的小头直径不得小于 75mm。小...
