电厂锅炉空预器结构及运行中的注意事项

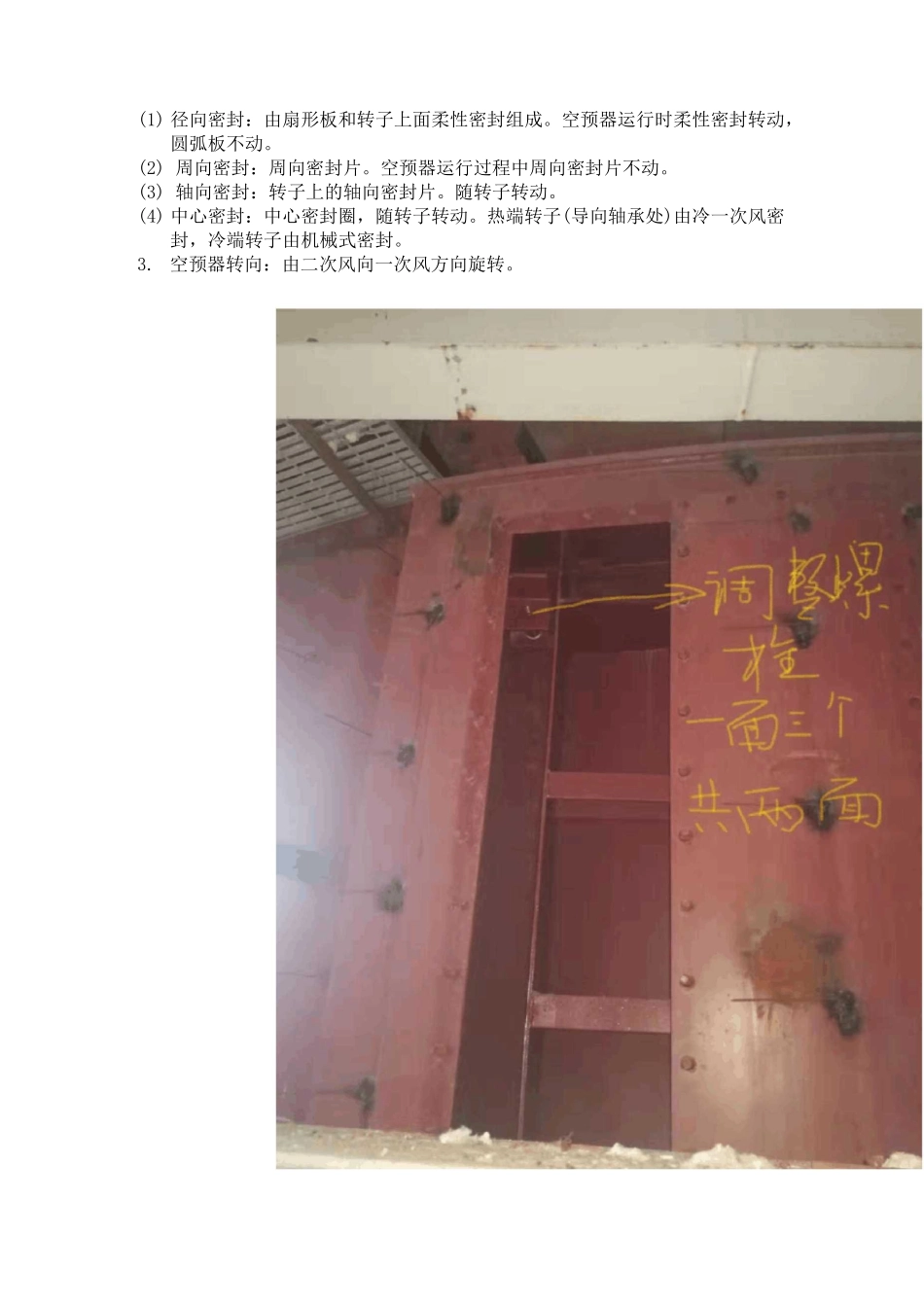

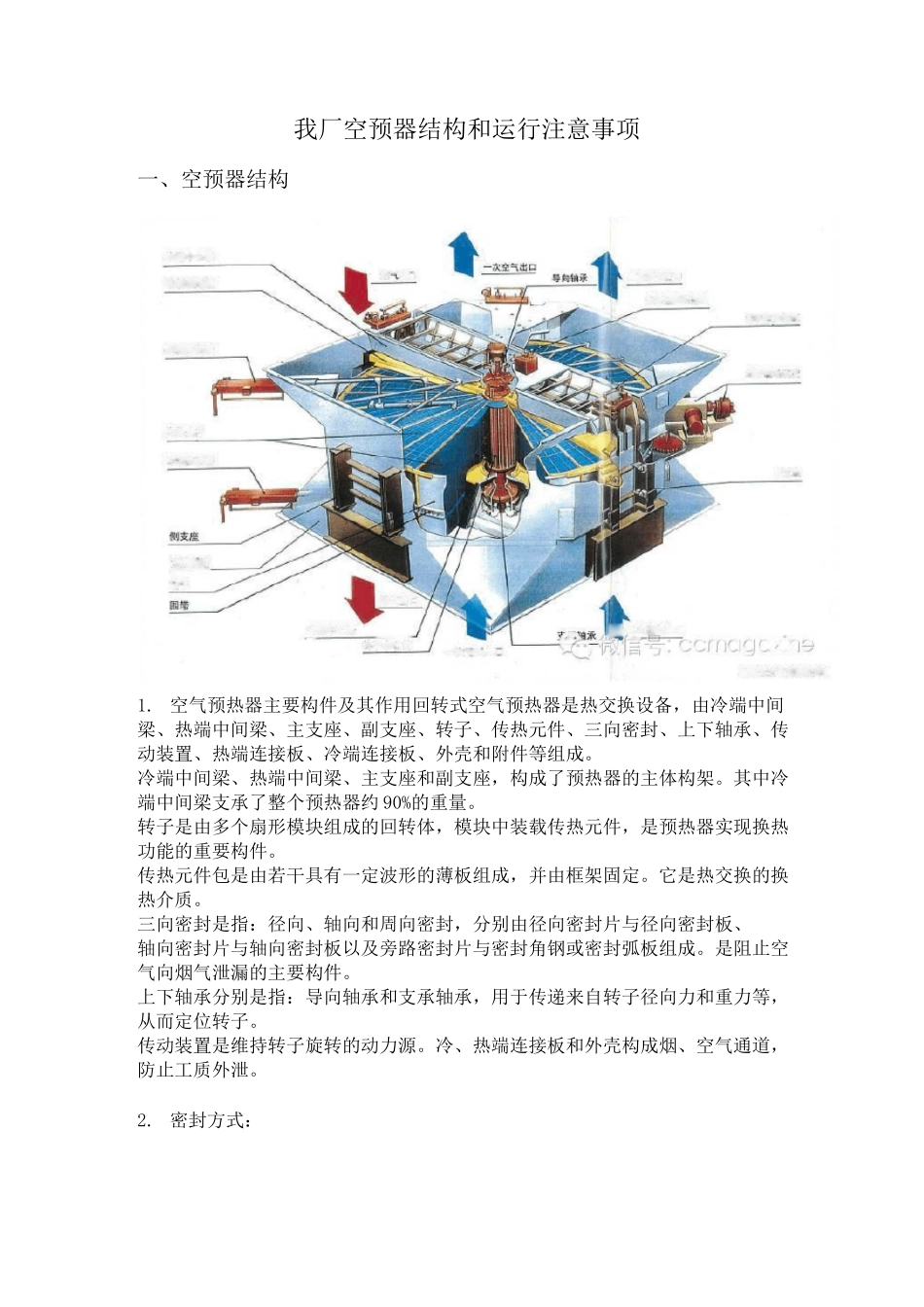

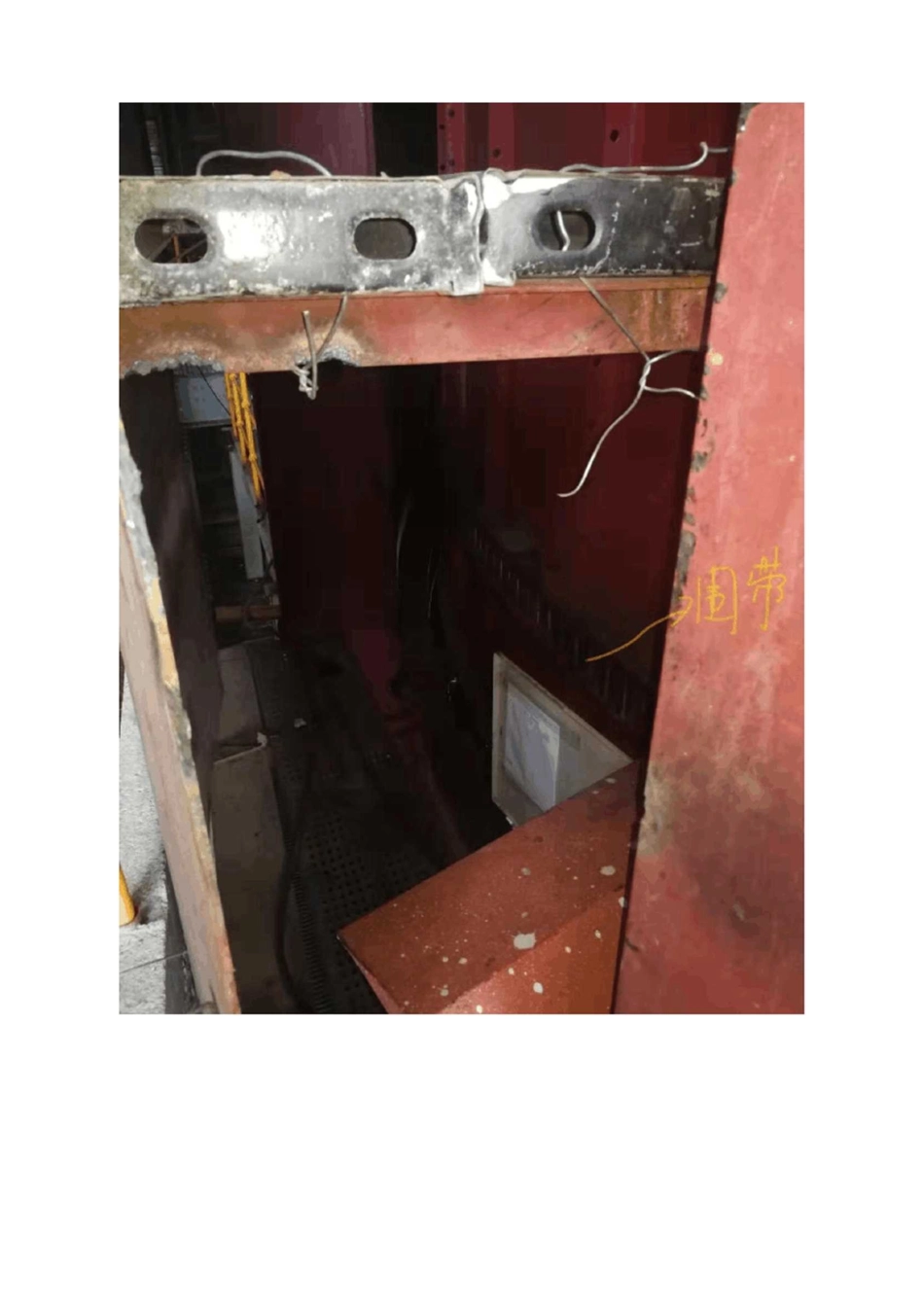

tfi-AUn 空瓦岀口河皆櫛 IF窝宣堀 r 出JZlf一坎空占一.曬广.虫空吕几三弁包空厲则雇回芳端坎尬岀咏忑功齐子:主玄尊端市心梁持子中巾笛伸鯉迟逅中&儘能元悭诵吊飛祀盘欢灰我厂空预器结构和运行注意事项一、空预器结构1. 空气预热器主要构件及其作用回转式空气预热器是热交换设备，由冷端中间梁、热端中间梁、主支座、副支座、转子、传热元件、三向密封、上下轴承、传动装置、热端连接板、冷端连接板、外壳和附件等组成。冷端中间梁、热端中间梁、主支座和副支座，构成了预热器的主体构架。其中冷端中间梁支承了整个预热器约 90%的重量。转子是由多个扇形模块组成的回转体，模块中装载传热元件，是预热器实现换热功能的重要构件。传热元件包是由若干具有一定波形的薄板组成，并由框架固定。它是热交换的换热介质。三向密封是指：径向、轴向和周向密封，分别由径向密封片与径向密封板、轴向密封片与轴向密封板以及旁路密封片与密封角钢或密封弧板组成。是阻止空气向烟气泄漏的主要构件。上下轴承分别是指：导向轴承和支承轴承，用于传递来自转子径向力和重力等，从而定位转子。传动装置是维持转子旋转的动力源。冷、热端连接板和外壳构成烟、空气通道，防止工质外泄。2. 密封方式：(1) 径向密封：由扇形板和转子上面柔性密封组成。空预器运行时柔性密封转动，圆弧板不动。(2) 周向密封：周向密封片。空预器运行过程中周向密封片不动。(3) 轴向密封：转子上的轴向密封片。随转子转动。(4) 中心密封：中心密封圈，随转子转动。热端转子(导向轴承处)由冷一次风密封，冷端转子由机械式密封。3. 空预器转向：由二次风向一次风方向旋转。3、回转式空预器是电站锅炉尾部烟气和空气换热的重要设备,在实际应用中，存在的突出问题是漏风率高，通常比设计值高五至十个百分点。漏风量大直接导致发电煤耗和电耗增加。据有关部门研究测算，对于 300MW 机组，漏风率每增加一个百分点，年经济损失在 100 万元左右。更为严重的是，受此影响，有的锅炉在高负荷下缺风，被迫降负荷运行；有的锅炉送风机、引风机和一次风机长期压红线运行，既增加了故障隐患，也影响了设备的寿命。在各部分漏风中，热端径向间隙产生的漏风占一半以上。要减少漏风，必须对热端径向漏风进行有效控制。热端径向间隙的形成漏风间隙可通过下式计算：d=0.006（t2-t1）R2／H式中：d 为变形量，mm；t2,tl 为空预器进、出口烟气温度，°C；H 为回转面的高度，m；R 为回转面半径...
