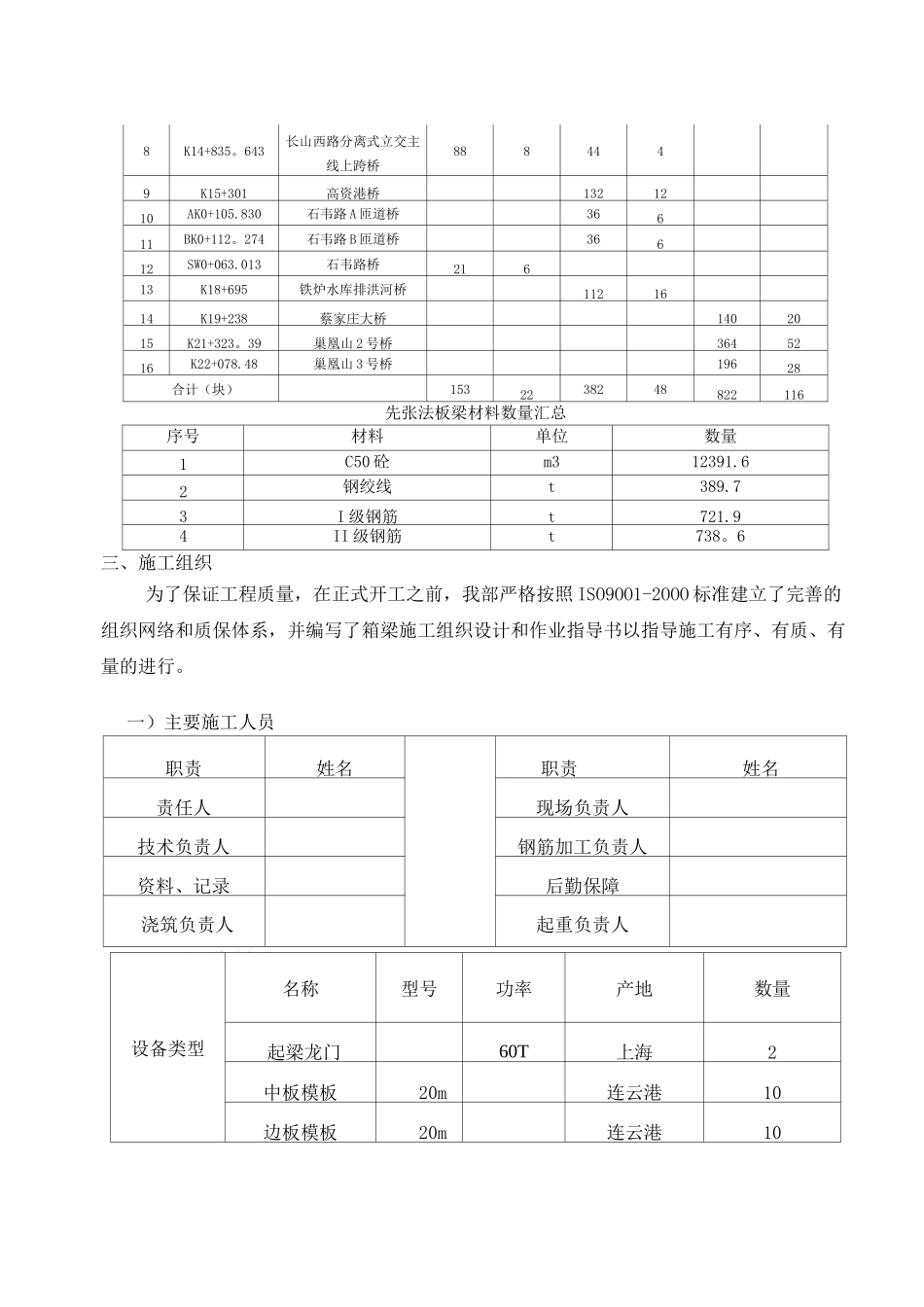

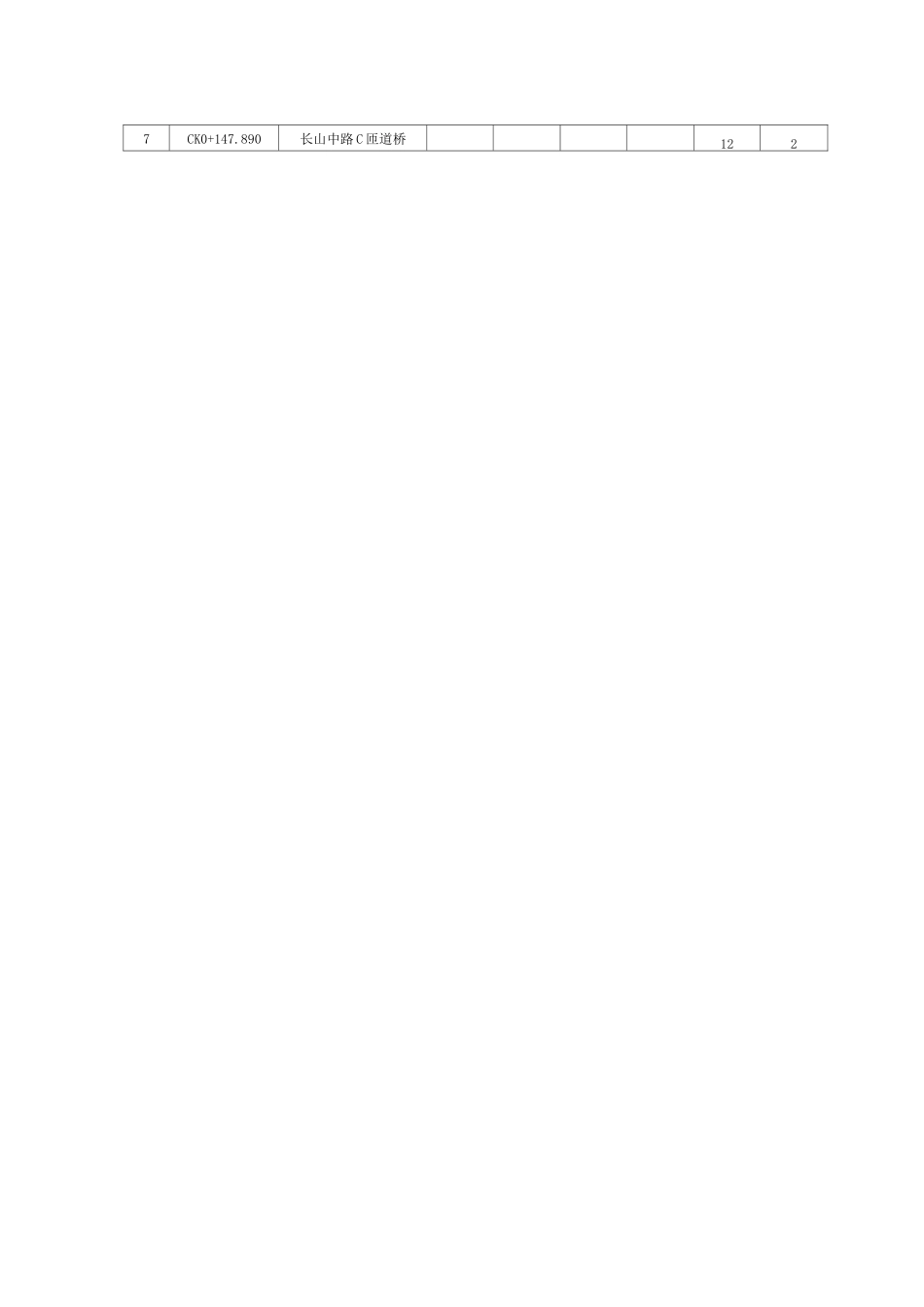

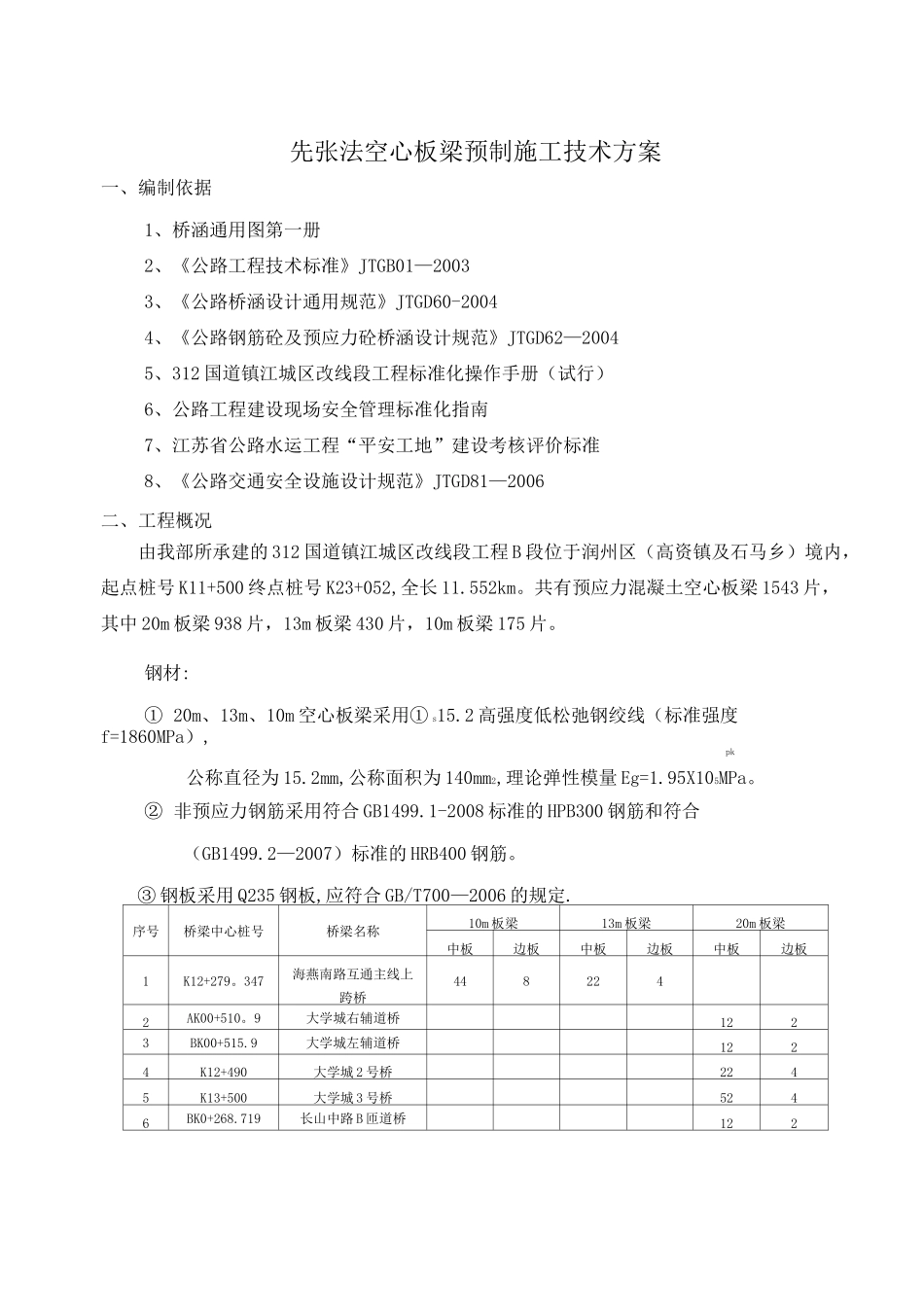

先张法空心板梁预制施工技术方案一、编制依据1、桥涵通用图第一册2、《公路工程技术标准》JTGB01—20033、《公路桥涵设计通用规范》JTGD60-20044、《公路钢筋砼及预应力砼桥涵设计规范》JTGD62—20045、312 国道镇江城区改线段工程标准化操作手册(试行)6、公路工程建设现场安全管理标准化指南7、江苏省公路水运工程“平安工地”建设考核评价标准8、《公路交通安全设施设计规范》JTGD81—2006二、工程概况由我部所承建的 312 国道镇江城区改线段工程 B 段位于润州区(高资镇及石马乡)境内,起点桩号 K11+500 终点桩号 K23+052,全长 11.552km。共有预应力混凝土空心板梁 1543 片,其中 20m 板梁 938 片,13m 板梁 430 片,10m 板梁 175 片。钢材:① 20m、13m、10m 空心板梁采用① s15.2 高强度低松弛钢绞线(标准强度f=1860MPa),pk公称直径为 15.2mm,公称面积为 140mm2,理论弹性模量 Eg=1.95X105MPa。② 非预应力钢筋采用符合 GB1499.1-2008 标准的 HPB300 钢筋和符合(GB1499.2—2007)标准的 HRB400 钢筋。③ 钢板采用 Q235 钢板,应符合 GB/T700—2006 的规定.序号桥梁中心桩号桥梁名称10m 板梁13m 板梁20m 板梁中板边板中板边板中板边板1K12+279。347海燕南路互通主线上跨桥4482242AK00+510。9大学城右辅道桥1223BK00+515.9大学城左辅道桥1224K12+490大学城 2 号桥2245K13+500大学城 3 号桥5246BK0+268.719长山中路 B 匝道桥1227CK0+147.890长山中路 C 匝道桥122职责姓名职责姓名责任人现场负责人技术负责人钢筋加工负责人资料、记录后勤保障浇筑负责人起重负责人(二)主要机械设8K14+835。643长山西路分离式立交主线上跨桥8884449K15+301高资港桥1321210AK0+105.830石韦路 A 匝道桥36611BK0+112。274石韦路 B 匝道桥36612SW0+063.013石韦路桥21613K18+695铁炉水库排洪河桥1121614K19+238蔡家庄大桥1402015K21+323。39巢凰山 2 号桥3645216K22+078.48巢凰山 3 号桥19628合计(块)1532238248822116先张法板梁材料数量汇总序号材料单位数量1C50 砼m312391.62钢绞线t389.73I 级钢筋t721.94II 级钢筋t738。6三、施工组织为了保证工程质量,在正式开工之前,我部严格按照 ISO9OO1-2OOO 标准建立了完善的组织网络和质保体系,并编写了箱梁施工组织设计和作业指导书以指导施工有序、有质、有量的进行。一)主要施工人员设备类型名称型号功率产地数量起梁龙门60T上海2中板模板20m...
