HART手操器使用说明

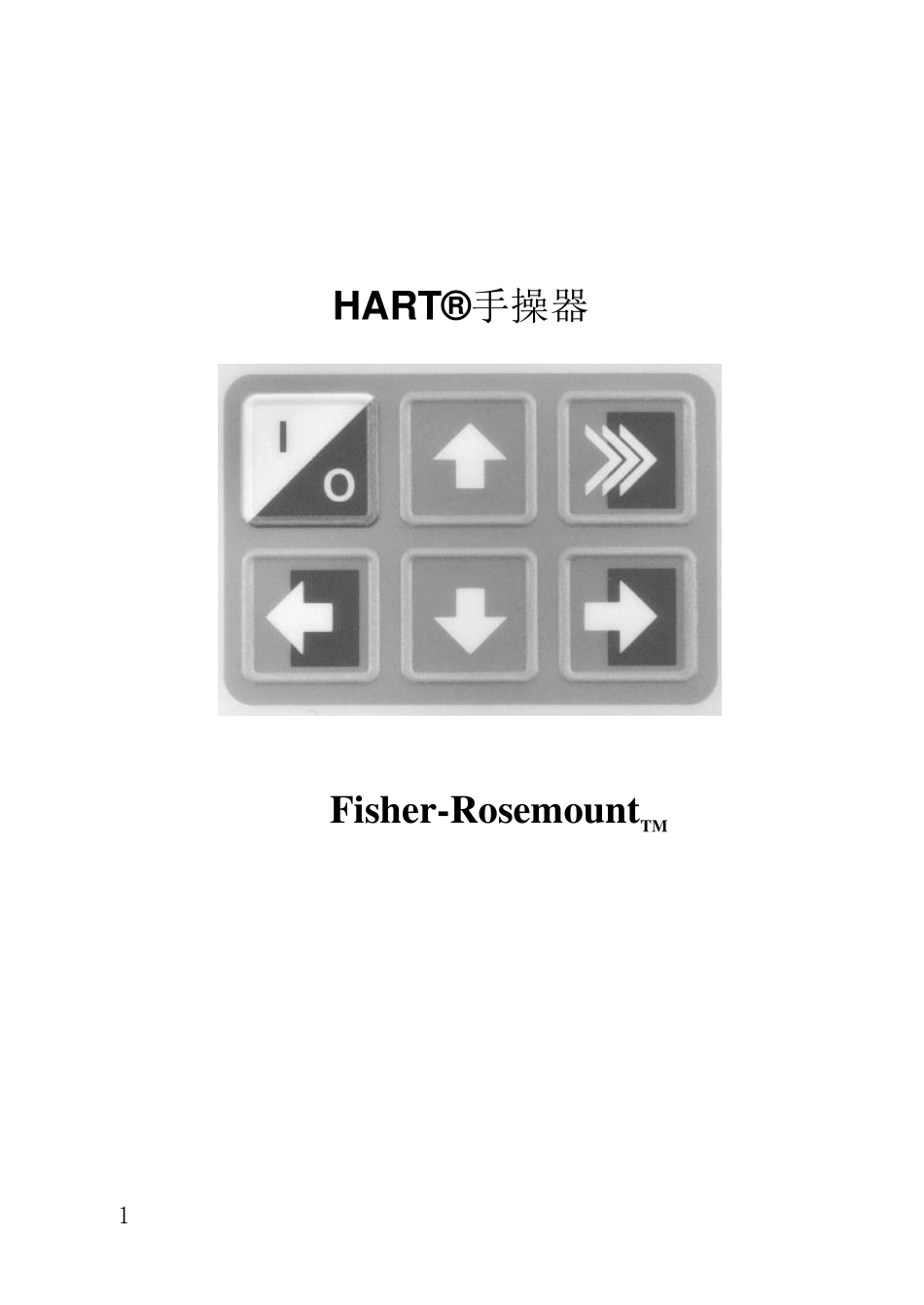

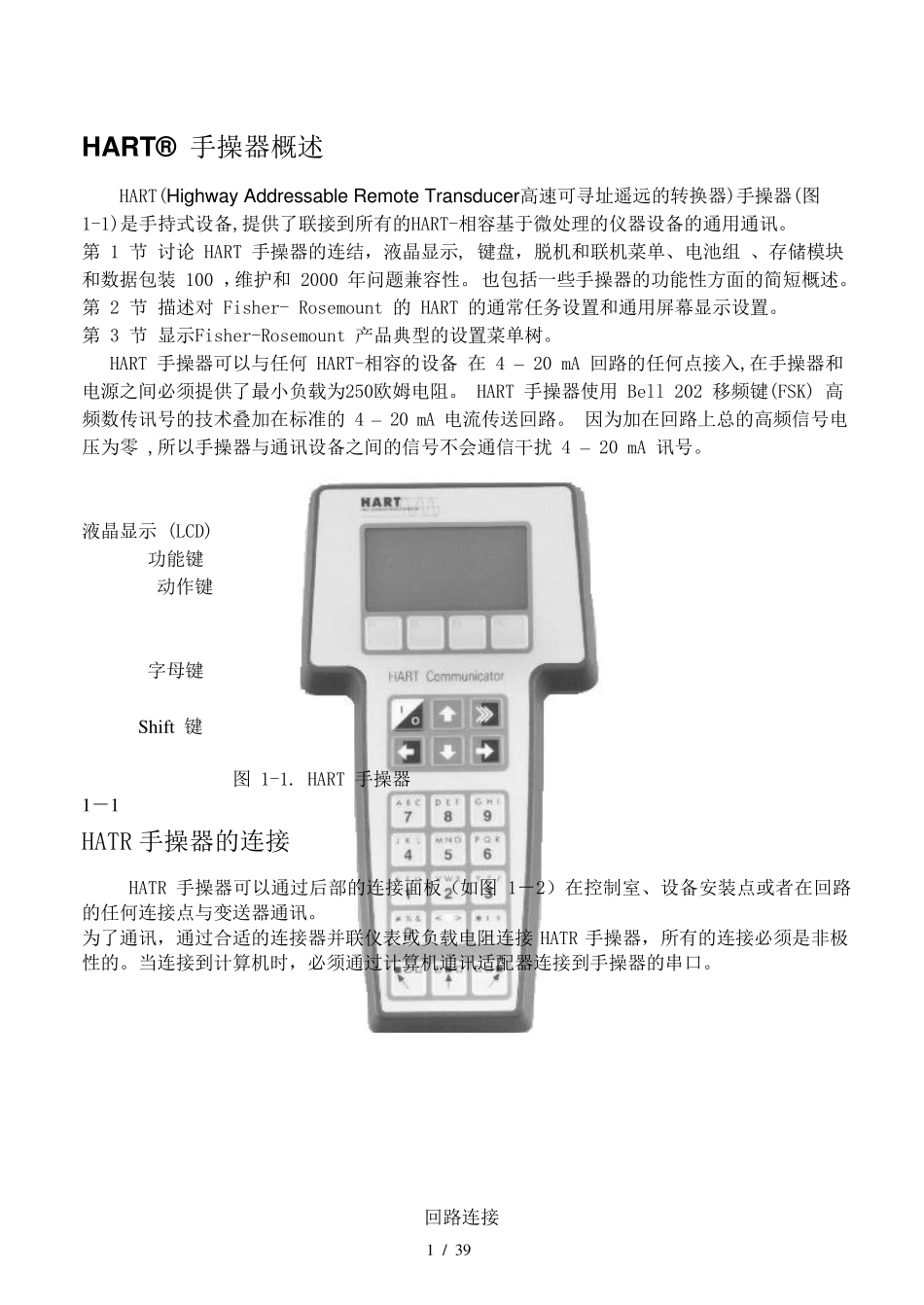

HART®手操器 Fisher-Rosemou ntTM 1 1 / 39 HART® 手操器概述 HART(Highway Addressable Remote Transducer高速可寻址遥远的转换器)手操器(图 1-1)是手持式设备,提供了联接到所有的HART-相容基于微处理的仪器设备的通用通讯。 第 1 节 讨论 HART 手操器的连结，液晶显示, 键盘，脱机和联机菜单、电池组 、存储模块和数据包装 100 ，维护和 2000 年问题兼容性。 也包括一些手操器的功能性方面的简短概述。 第 2 节 描述对 Fisher- Rosemount 的 HART 的通常任务设置和通用屏幕显示设置。 第 3 节 显示Fisher-Rosemount 产品典型的设置菜单树。 HART 手操器可以与任何 HART-相容的设备 在 4 – 20 mA 回路的任何点接入,在手操器和电源之间必须提供了最小负载为250欧姆电阻。 HART 手操器使用 Bell 202 移频键(FSK) 高频数传讯号的技术叠加在标准的 4 – 20 mA 电流传送回路。 因为加在回路上总的高频信号电压为零 ,所以手操器与通讯设备之间的信号不会通信干扰 4 – 20 mA 讯号。 液晶显示 (LCD) 功能键 动作键 字母键 Shift 键 图 1-1. HART 手操器 1－1 HATR 手操器的连接 HATR 手操器可以通过后部的连接面板（如图 1－2）在控制室、设备安 装点或 者 在回路的任何连接点与变 送器通讯。 为了通讯，通过合 适 的连接器并 联仪表 或 负载电阻连接HATR 手操器，所有的连接必须是非 极性的。当 连接到计 算 机时 ，必须通过计 算 机通讯适 配 器连接到手操器的串 口 。 回路连接 HART 手操器说明 2 / 39 回 1－2 注意：为了HATR手操器正确执行功能，在回路中必须有最小为250欧姆的电阻值。HART手操器不能直接测量回路电流。 图1－3 和图1－4 例举了HART手操器与任何兼容设备之间的典型接线图 图 1－3 连接到变送器的接线端子 串口 可换镍镉钮扣电池 3 / 3 9 图1 －4 手操器连接到回路中 图1－5 显示如何连接可选的2 5 0 欧姆负载电阻器（Load Resistor） 注意：安装临时的250 欧姆负载电阻器 1. 将负载电阻器插入安装插孔 2. 断开回路将电阻器串接入回路 3. 闭合回路 图1－5 带负载电阻器的手操器连接 液晶屏（LCD） LCD 屏为连接设备之间提高了8 行21 个字符的通讯。当你连接到HART 兼容设备是，在每个联机菜单的上部显示设备的型号和位号。在每个菜单的底部有为每个软件定义键F1-F4（...
