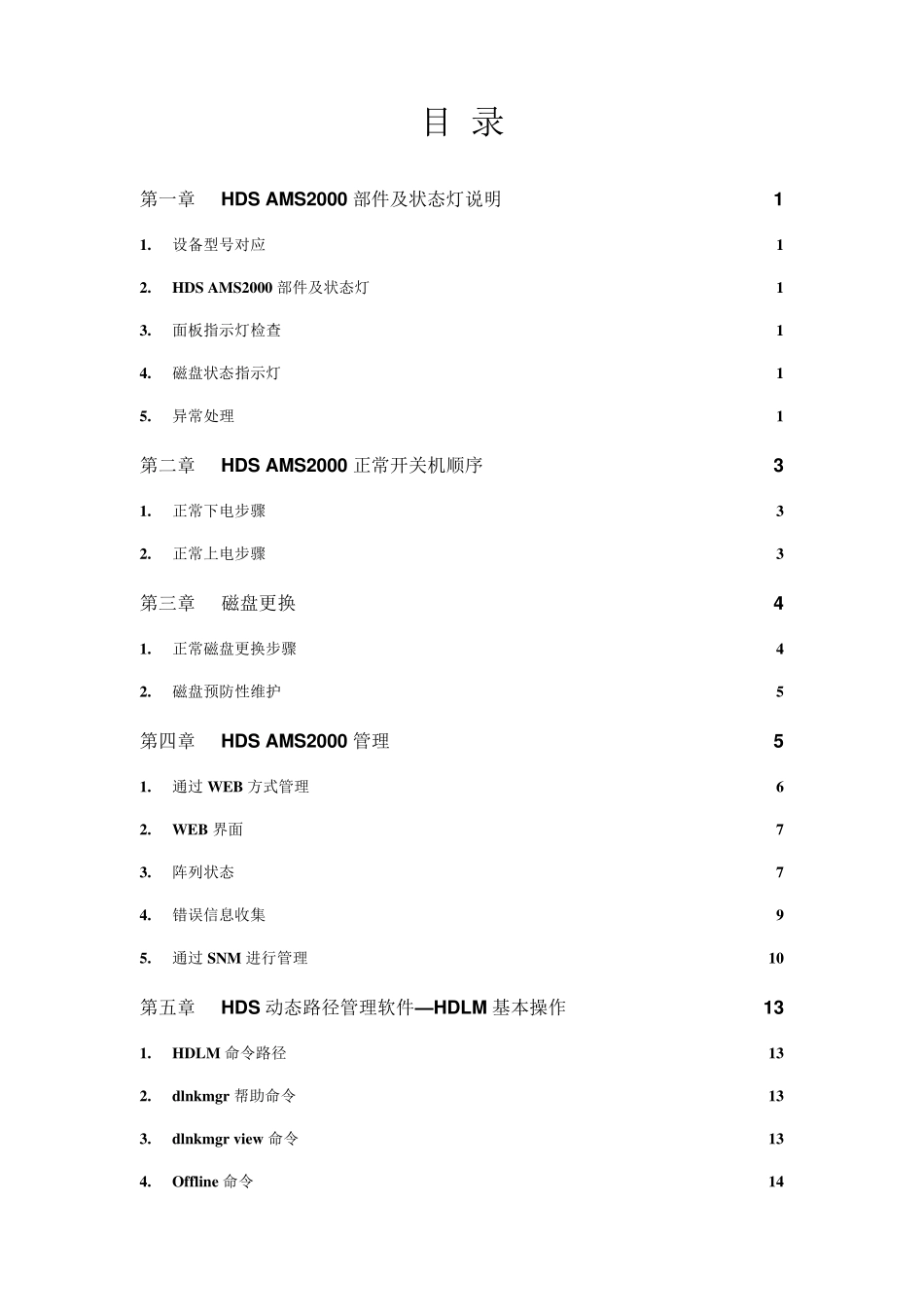

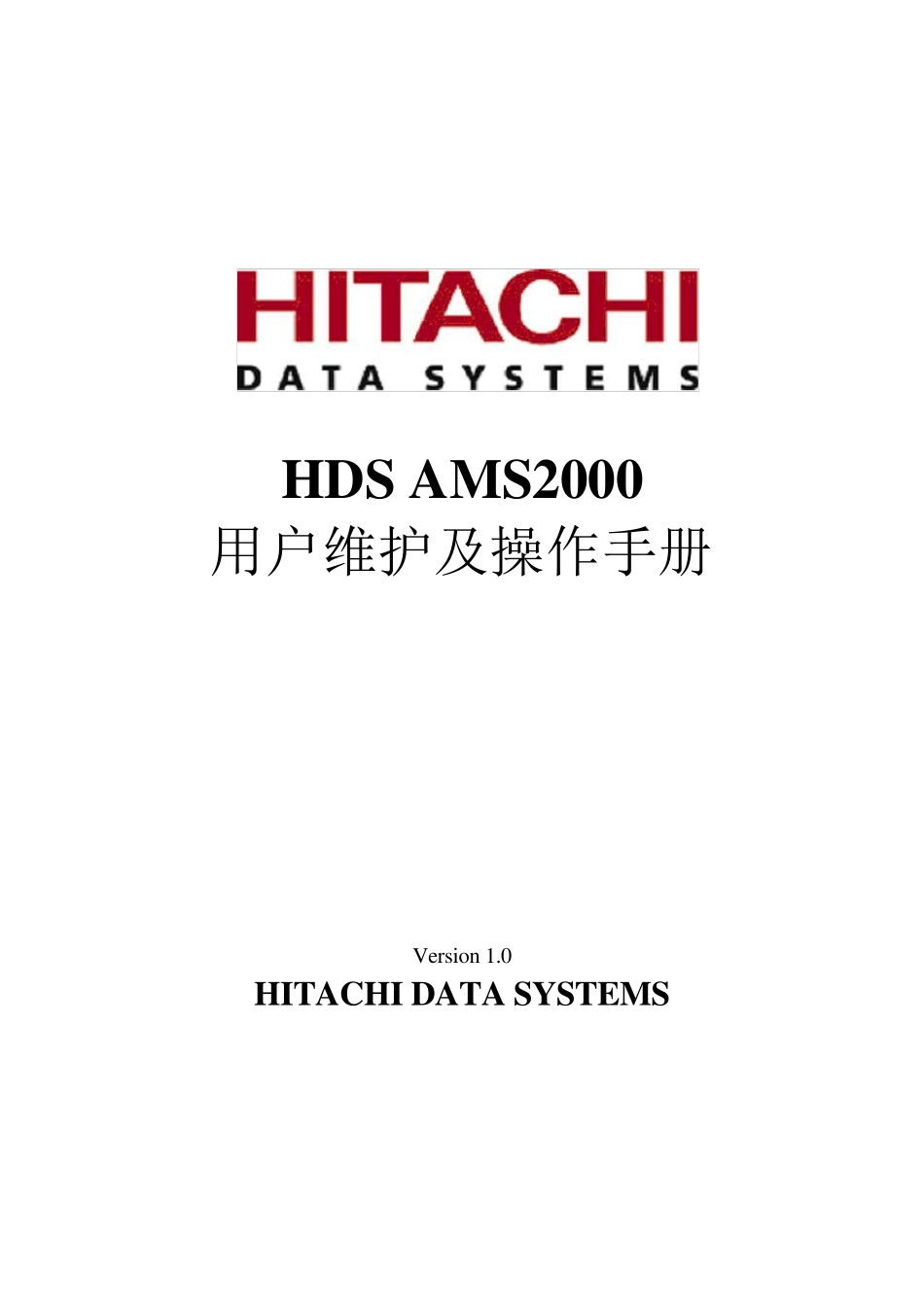

HDS AMS2000 用户维护及操作手册 Version 1.0 HITACHI DATA SYSTEMS 目 录 第一章 HDS AMS2000 部件及状态灯说明 1 1. 设备型号对应 1 2. HDS AMS2000 部件及状态灯 1 3. 面板指示灯检查 1 4. 磁盘状态指示灯 1 5. 异常处理 1 第二章 HDS AMS2000 正常开关机顺序 3 1. 正常下电步骤 3 2. 正常上电步骤 3 第三章 磁盘更换 4 1. 正常磁盘更换步骤 4 2. 磁盘预防性维护 5 第四章 HDS AMS2000 管理 5 1. 通过 WEB 方式管理 6 2. WEB 界面 7 3. 阵列状态 7 4. 错误信息收集 9 5. 通过 SNM 进行管理 10 第五章 HDS动态路径管理软件—HDLM 基本操作 13 1. HDLM 命令路径 13 2. dlnkmgr 帮助命令 13 3. dlnkmgr view 命令 13 4. Offline 命令 14 5. On lin e 命令 14 HDS AMS2000 维护及操作手册 Hitachi Data Systems 1 第一章 HDS AMS2000 部件及状态灯说明 1. 设备型号对应 DF800 RKS AMS2100 控制模块，最多包含15 个ATA 磁盘，最多可以接7 个 RKAK 扩展模块，总硬盘为120 块； DF800 RKM AMS2300 控制模块，最多包含15 个FC 磁盘，最多可以接15 个RKAJ/ RKAK 扩展模块，总硬盘为240 块； DF800 RKM/RKEM AMS2500 控制模块，没有磁盘，最多可以接32 个RKAK 扩展模块； DF800 RKAKX 磁盘扩展模块，最多安装15 个 SAS/SATA 磁盘； 2. HDS AMS2000 部件及状态灯 HDS AMS2100 Rev.1: 包含一个4U 控制模块RKS 组件和0~6 个扩展模块RKAK。每个RKS/RKAK 模块可以安装最多15 个FC 磁盘；每个RKAK 模块可以安装最多15 个ATA 磁盘。RKS组件包括 1 个或 2 个控制器，每个控制器有4 个4Gb 光纤通道接口或 4 个1Gb iSCSI通道接口。 HDS AMS2100 Rev.2: 包含一个4U 控制模块RKS 组件和0~6 个扩展模块RKAK。每个RKS/RKAK 模块 可以安装最多15 个FC 磁盘；每个RKAK 模块可以安装最多15 个ATA 磁盘。RKS 组件包括 1 个或 2 个控制器，每个控制器有8 个8Gb 光纤通道接口或 4 个1Gb iSCSI 通道接口。 HDS AMS2300 Rev.1: 包含一个4U 控制模块RKM 组件和0~14 个扩展模块RKAK。每个RKM/RKAK 模块可以安装最多15 个FC 磁盘；每个RKAK 模块可以安装最多15 个SAS/SATA磁盘。RKM 组件包括 1 个或 2 个控制器，每个控制器有8 个独立的 4 或 8Gb...
