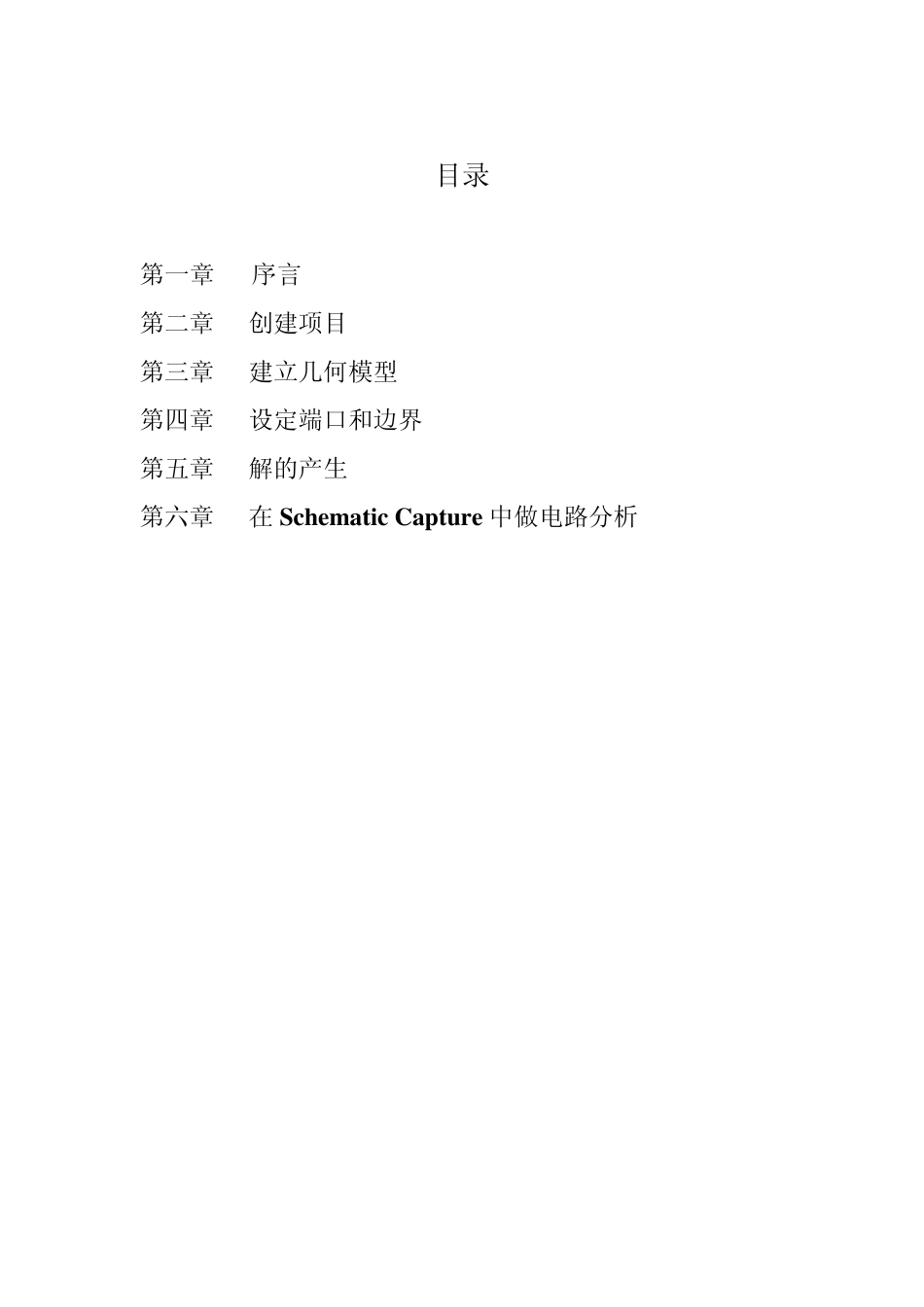

Ansoft高级培训班教材 PCB 板立体布线射频特性的 Ansoft HFSS 分析（I）－线间耦合 苏涛 谢拥军 编著 西安电子科技大学Ansoft培训中心 目录 第一章 序言 第二章 创建项目 第三章 建立几何模型 第四章 设定端口和边界 第五章 解的产生 第六章 在 Schematic Captu re 中做电路分析 Ansoft高级培训班教材 - 1 - 第一章 序言 随着现代电子信息科学向着小型化、集约化方向发展，很多的电子元器件集成在 PCB板上完成一项或几项特定的功能。这些元器件之间的信号依靠 PCB 板上的微带连接线传递，而且在实际结构中不可避免地会出现拐角等不连续性，这些导线之间的距离也比较接近。大量的科研实际中发现脉冲信号在经过这些传输线传递后会出现变形，这些形变有时会影响到信息传递的准确性。另外，由于线间距离较近，线间的相互耦合会引起不同线路间信息的干扰，也会加大误码率。因此，深入地研究 PCB 板上立体布线的这些效应对于实际科研具有非常重要的意义。 Ansoft HFSS 软件是一个很好的分析此类问题的软件。我们知道，脉冲信号具有很宽的频谱，正是其射频分量在微带线上传输时具有的分布参数效应会引起拐角反射、线间耦合等情况的出现，从而影响了信号特性的变化。我们可以利用 Ansoft HFSS 这一有限元方法分析的工具研究 PCB 板上立体布线的这些射频特性，得出其宽带频谱内的频域特性的变化，从而研究其引起的时域特性变化。 这一手册着重研究线间耦合的射频特性，耦合微带的结构如图所示，使用 Ansoft HFSS9.0 建模分析。 Ansoft 高级培训班教材 - 2 - 第二章 创建项目 1、打开 Ansoft HFSS 9，并在缺省工程中点击鼠标右键，加入一个 HFSS 设计项目，见图 1。结果如图 2，屏幕主要部分自左向右依次为工程管理区（Project Manager）、对象列表和 3D 绘图区（与对象列表一起通称为 3D Modeler window）。 2、解的类型。在菜单中选择 HFSS/Solution Type （图 2），并在弹出窗口中选择 Driven Terminal（图 3）。共有三种类型选择，Driven Modal、Driven Terminal 和 EigenMode，Diven Modal 与 Driven Terminal 的区别在于 S 矩阵的表示形式不同，前者采用入射和反射能量的形式，而后者采用电压和电流的形式。该工程分析后，要作为器件导出结果到 Spice 中进一步分析，所以采用 Driven Terminal 的形式。EigenMode 表示本征模类型。 3、点击工具条上...
