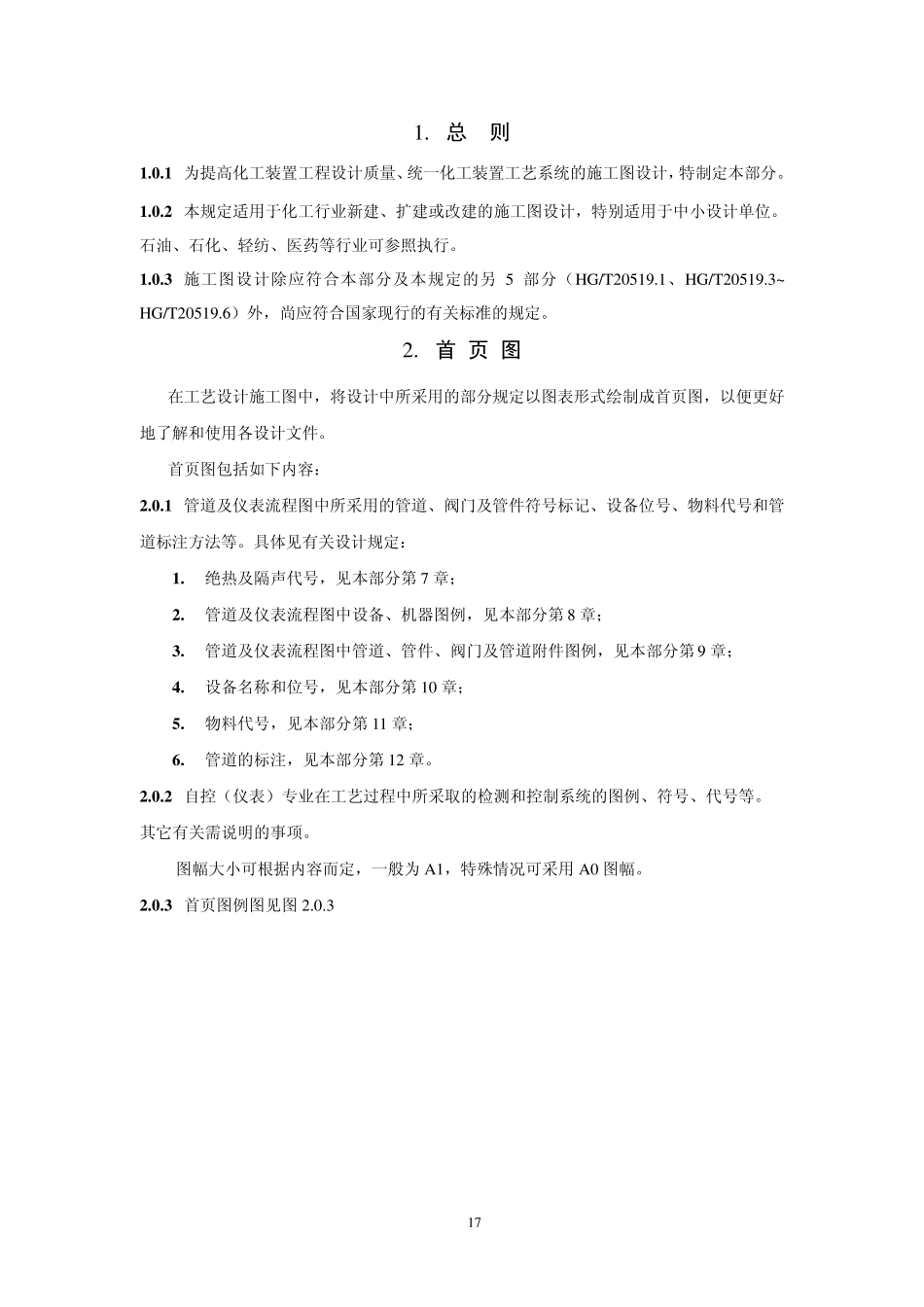

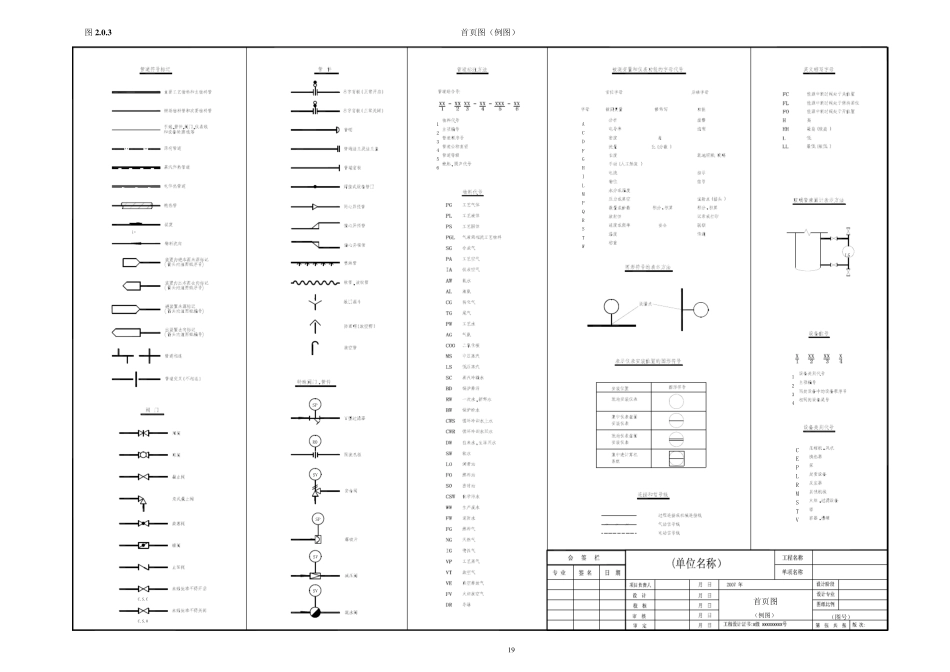

化工工艺设计施工图内容和深度统一规定 第 2 部分 工艺系统 HG/T 20519.2-20091. 总 则 1 .0 .1 为提高化工装置工程设计质量、统一化工装置工艺系统的施工图设计，特制定本部分。 1 .0 .2 本规定适用于化工行业新建、扩建或改建的施工图设计，特别适用于中小设计单位。石油、石化、轻纺、医药等行业可参照执行。 1 .0 .3 施工图设计除应符合本部分及本规定的另 5 部分（HG/T20519.1、HG/T20519.3~ HG/T20519.6）外，尚应符合国家现行的有关标准的规定。 2. 首 页 图 在工艺设计施工图中，将设计中所采用的部分规定以图表形式绘制成首页图，以便更好地了解和使用各设计文件。 首页图包括如下内容： 2 .0 .1 管道及仪表流程图中所采用的管道、阀门及管件符号标记、设备位号、物料代号和管道标注方法等。具体见有关设计规定： 1 . 绝热及隔声代号，见本部分第 7 章； 2 . 管道及仪表流程图中设备、机器图例，见本部分第 8 章； 3 . 管道及仪表流程图中管道、管件、阀门及管道附件图例，见本部分第 9 章； 4 . 设备名称和位号，见本部分第 10 章； 5 . 物料代号，见本部分第 11 章； 6 . 管道的标注，见本部分第 12 章。 2 .0 .2 自控（仪表）专业在工艺过程中所采取的检测和控制系统的图例、符号、代号等。 其它有关需说明的事项。 图幅大小可根据内容而定，一般为A1，特殊情况可采用 A0 图幅。 2 .0 .3 首页图例图见图 2.0.3 17 图2 .0 .3 首页图（例图） C.S.OC.S.CSPWLMi=SVSVSPSVR0（图号） （例图）首页图LGTSRQPMLIHGFDCACEPRS TV1234564321 1 93. 管道及仪表流程图 3 .1 概 述 3 .1 .1 管道及仪表流程图 本管道及仪表流程图适用于化工工艺装置，是用图示的方法把化工工艺流程和所需的全部设备、机器、管道、阀门及管件和仪表表示出来。是设计和施工的依据，也是开、停车、操作运行、事故处理及维修检修的指南。 3 .1 .2 管道及仪表流程图分类 管道及仪表流程图分为“工艺管道及仪表流程图”和“辅助及公用系统管道及仪表流程图”。 工艺管道及仪表流程图是以工艺管道及仪表为主体的流程图。 辅助系统包括正常生产和开、停车过程中所需用的仪表空气、工厂空气、加热用的燃料（气或油）、致冷剂、脱吸及置换用的惰性气、机泵的润滑油及密封油、废气、放空系统等；公用系统包括自来水、循环水、软水、冷冻水、低温水、蒸汽、废水系统等...
