HPVEE可视化编程

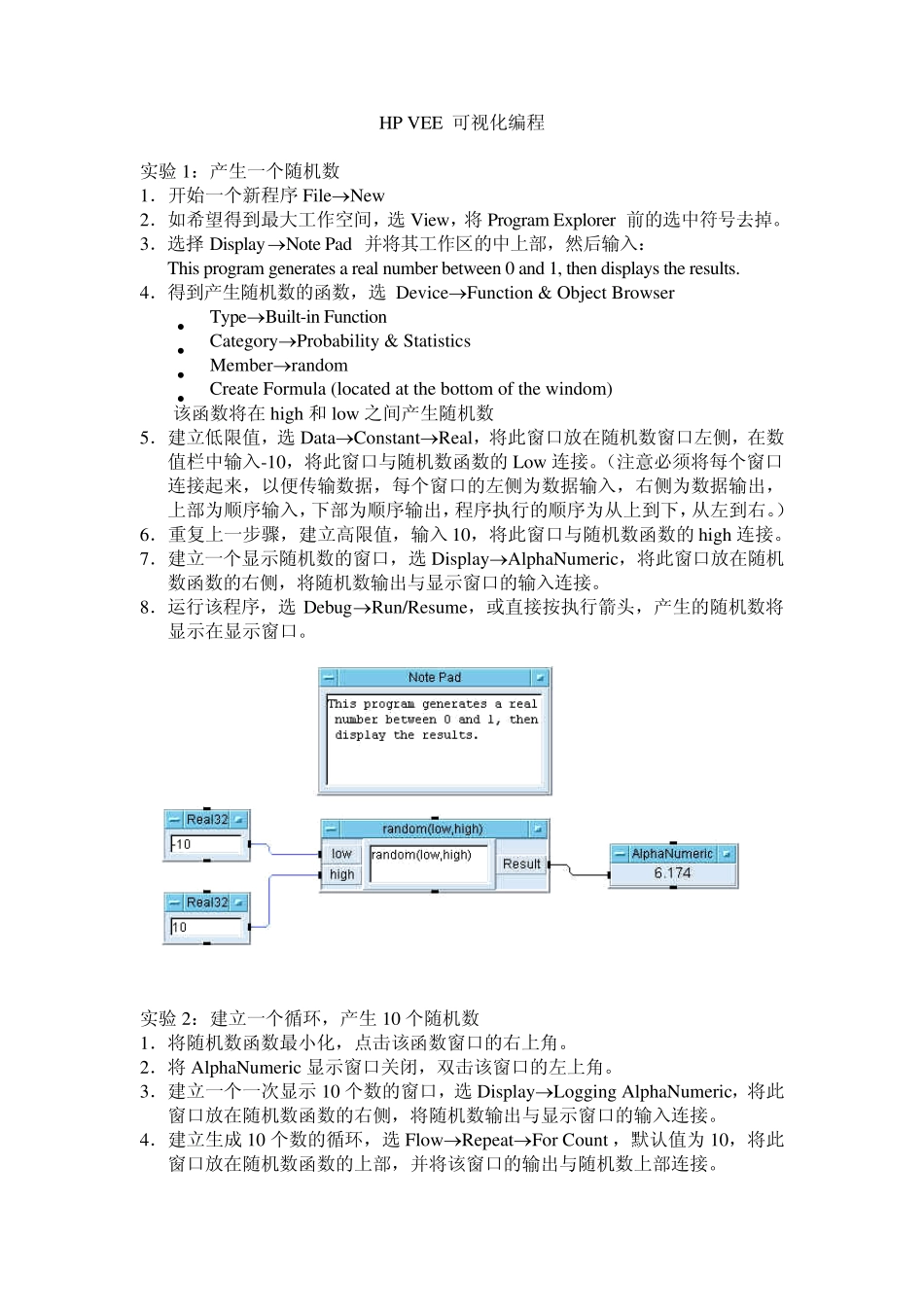

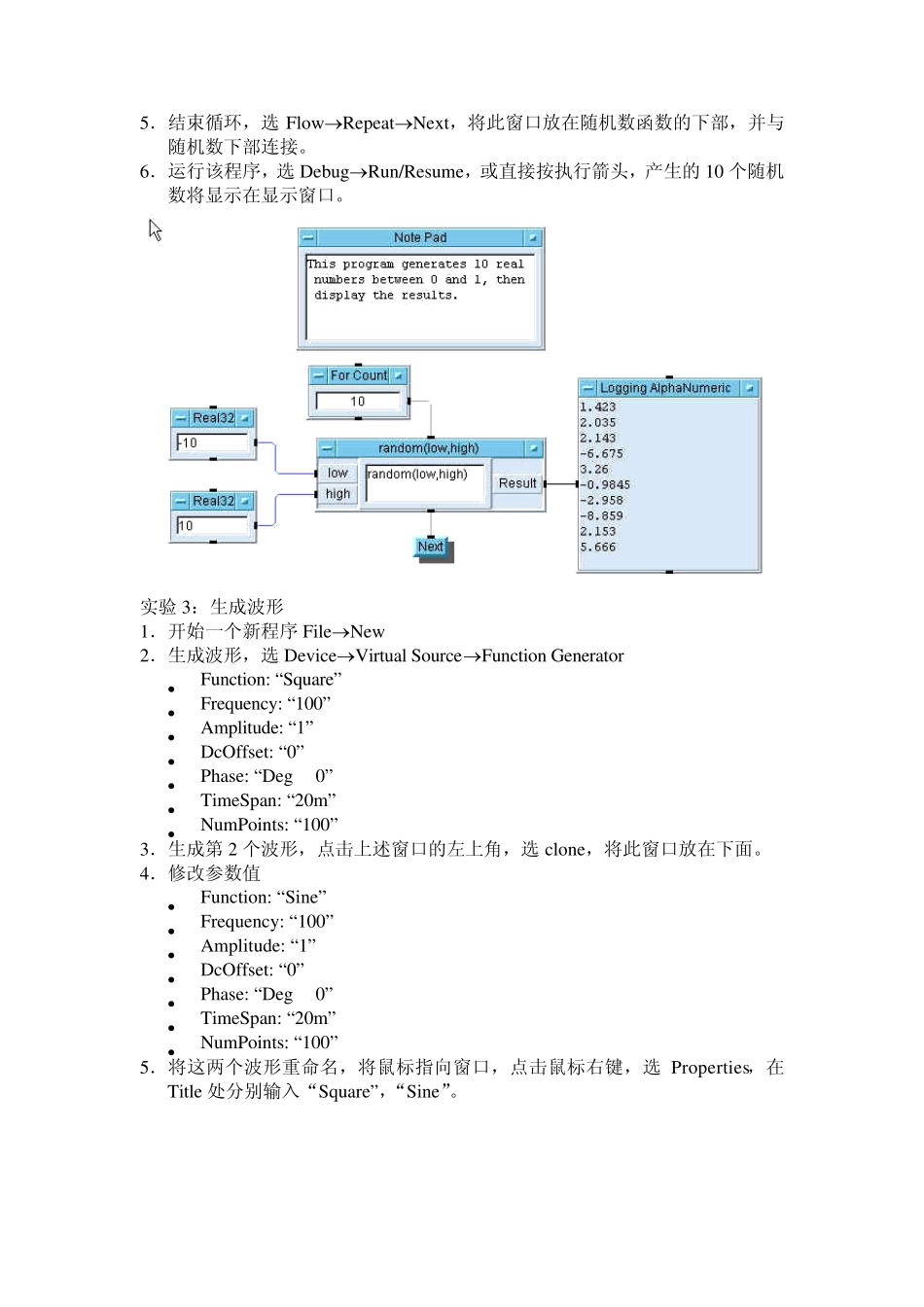

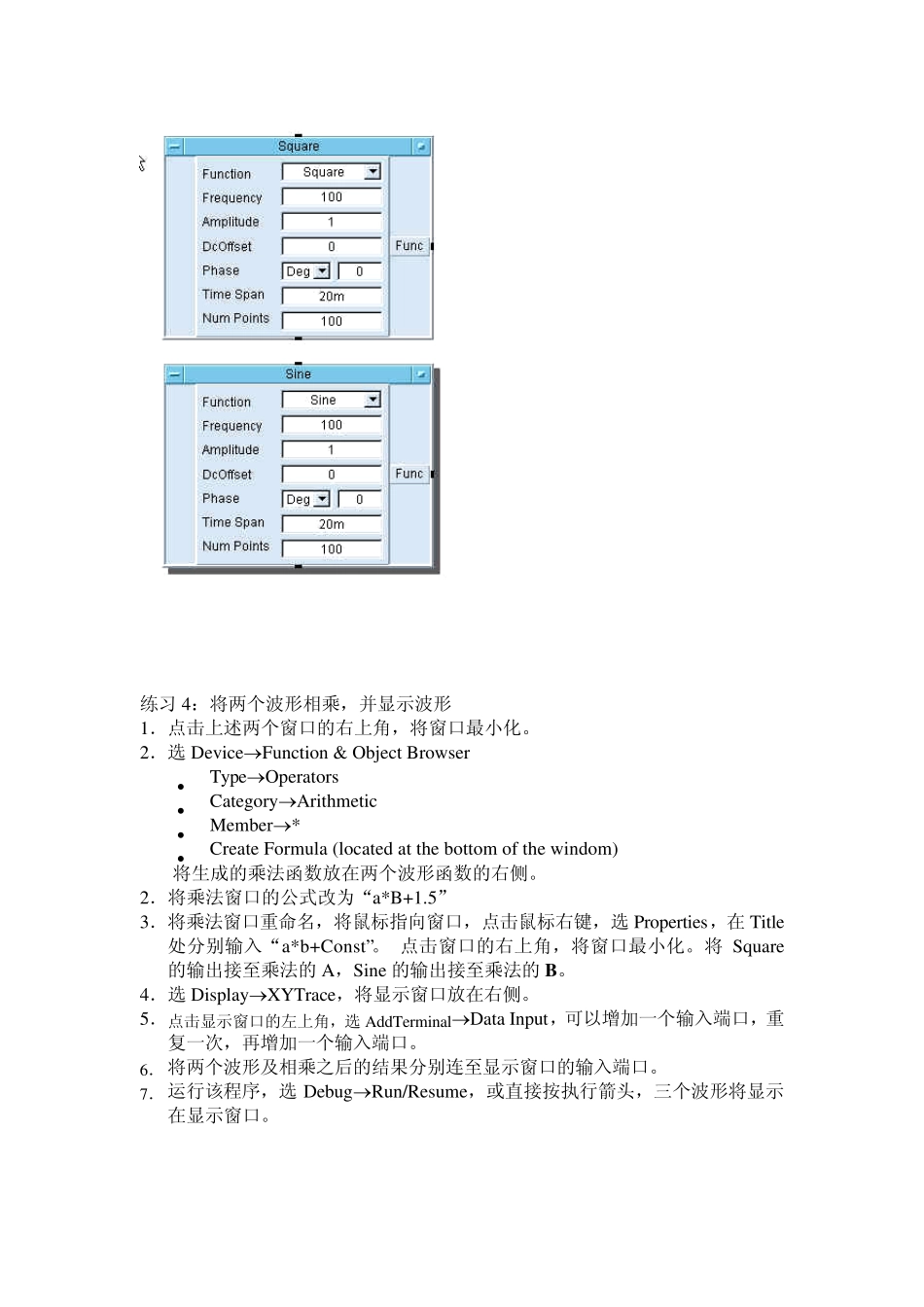

HP VEE 可视化编程 实验1：产生一个随机数 1．开始一个新程序File→New 2．如希望得到最大工作空间，选View，将Program Explorer 前的选中符号去掉。 3．选择 Display→Note Pad 并将其工作区的中上部，然后输入： This program generates a real number between 0 and 1, then displays the results. 4．得到产生随机数的函数，选Device→Function & Object Browser z Type→Built-in Function z Category→Probability & Statistics z Member→random z Create Formula (located at the bottom of the windom) 该函数将在 high 和 low 之间产生随机数 5．建立低限值，选Data→Constant→Real，将此窗口放在随机数窗口左侧，在数值栏中输入-10，将此窗口与随机数函数的Low 连接。（注意必须将每个窗口连接起来，以便传输数据，每个窗口的左侧为数据输入，右侧为数据输出，上部为顺序输入，下部为顺序输出，程序执行的顺序为从上到下，从左到右。） 6．重复上一步骤，建立高限值，输入 10，将此窗口与随机数函数的high 连接。 7．建立一个显示随机数的窗口，选Display→AlphaNumeric，将此窗口放在随机数函数的右侧，将随机数输出与显示窗口的输入连接。 8．运行该程序，选Debug→Run/Resume，或直接按执行箭头，产生的随机数将显示在显示窗口。 实验2：建立一个循环，产生10 个随机数 1．将随机数函数最小化，点击该函数窗口的右上角。 2．将AlphaNumeric 显示窗口关闭，双击该窗口的左上角。 3．建立一个一次显示 10 个数的窗口，选Display→Logging AlphaNumeric，将此窗口放在随机数函数的右侧，将随机数输出与显示窗口的输入连接。 4．建立生成 10 个数的循环，选Flow→Repeat→For Count ，默认值为 10，将此窗口放在随机数函数的上部，并将该窗口的输出与随机数上部连接。 5．结束循环，选Flow→Repeat→Next，将此窗口放在随机数函数的下部，并与随机数下部连接。 6．运行该程序，选Debug→Run/Resume，或直接按执行箭头，产生的10 个随机数将显示在显示窗口。 实验3：生成波形 1．开始一个新程序File→New 2．生成波形，选Device→Virtual Source→Function Generator z Function: “Square” z Frequency: “100” z Amplitude: “1” z DcOffset: “0” z Phase: “Deg 0” z TimeSpan: “20m” z NumPoints: “100” 3．...
