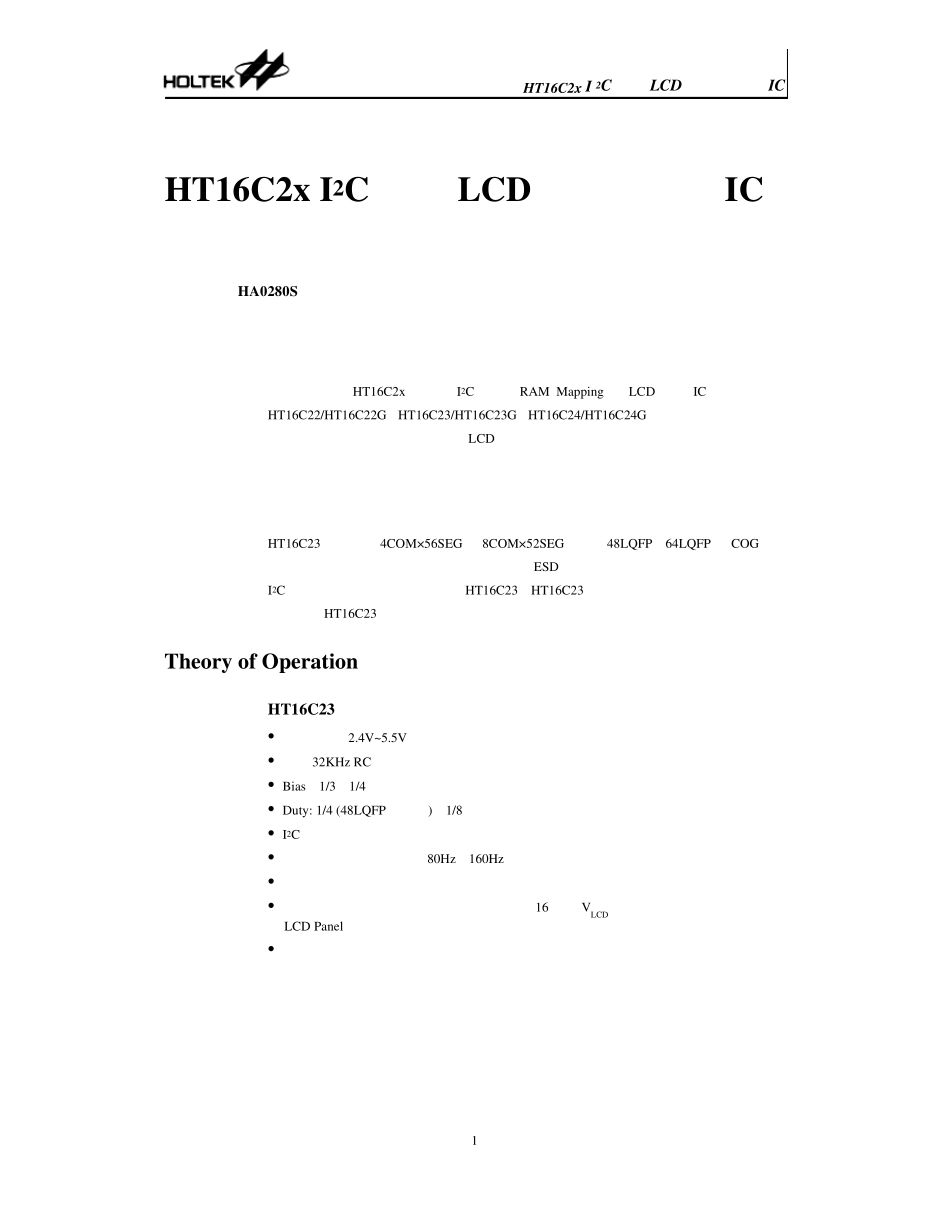

HT16C2x I 2C 接口LCD 控制及驱动IC 1HT16C2x I2C 接口 LCD 控制及驱动 IC 文件编码文件编码：：HA0280S 简介 盛群半导体的 HT16C2x 系列是 I2C 接口、RAM Mapping 的 LCD 驱动 IC。全系列包含HT16C22/HT16C22G、HT16C23/HT16C23G、HT16C24/HT16C24G 等，可用于电表、家电、车载产品、工业仪表、水表等产品 LCD 的显示驱动。 三相四线电表主要用在变压器三相四线低压供电出口计量，工业农业生产以及较大的民用三相四线用电计量，所需的显示接口比较复杂，点数较多。 HT16C23 最大点数 4COM×56SEG 或 8COM×52SEG，提供 48LQFP、64LQFP 及 COG，而且采用低功耗设计技艺，具有良好的抗噪声及 ESD 防护能力。三相电表的控制器只需通过I2C 接口，将设定和显示信息传给 HT16C23，HT16C23 产生驱动波形达到显示的要求。下面将介绍 HT16C23 在三相电表显示部份的应用。 Theory of Operation HT16C23 简要规格 • 工作电压：2.4V~5.5V • 内部 32KHz RC 振荡器 • Bias：1/3、1/4 • Duty: 1/4 (48LQFP 不支持)、1/8 • I2C 通信方式 • 提供两种图框扫描频率：80Hz、160Hz • 读写数据时地址自动递增 • 可外挂电阻调整，也提供内建可由指令调整 16 阶的 VLCD 电压以适应 LCD Panel 工作电压 • 提供全屏闪烁功能 HT16C2x I 2C 接口LCD 控制及驱动IC 2LCD Display RAM HT16C23 LCD Display RAM 用于存储 LCD 显示数据，写 "1" 表示对应的 LCD Segment 处于"on" 状态，写 "0" 则表示 "off" 状态。 HT16C23 数据传输格式 控制器通过 I2C 接口与 HT16C23 进行数据的读写，此范例控制器使用的是 HT68F40。HT16C23 SCL、SDA Pin，Open-drain输出，须接一个 4.7k 的提升电阻。HT16C23 遵循通用的 I2C 协议，数据高位先传，如下图所示。 控制器向 HT16C23 写入数据，可分为写入命令和写入 LCD Display RAM 两种。 HT16C2x I 2C 接口LCD 控制及驱动IC 3写入命令格式 比如要设定 HT16C23 的 Bias 为 1/3，Du ty 为 1/8，则控制器要先发送 Slav e Address 及写入模式 0x 7c，再发送 Command by te (Driv e mode) 0x 82，最后发送 Command Setting 0x 02。 写入单个 LCD Display RAM 格式 写入 LCD Display RAM 时，是根据 LCD Panel COM 与 Segment 的连接方式，写入合适的值到...
