HUCK铆钉作业指导

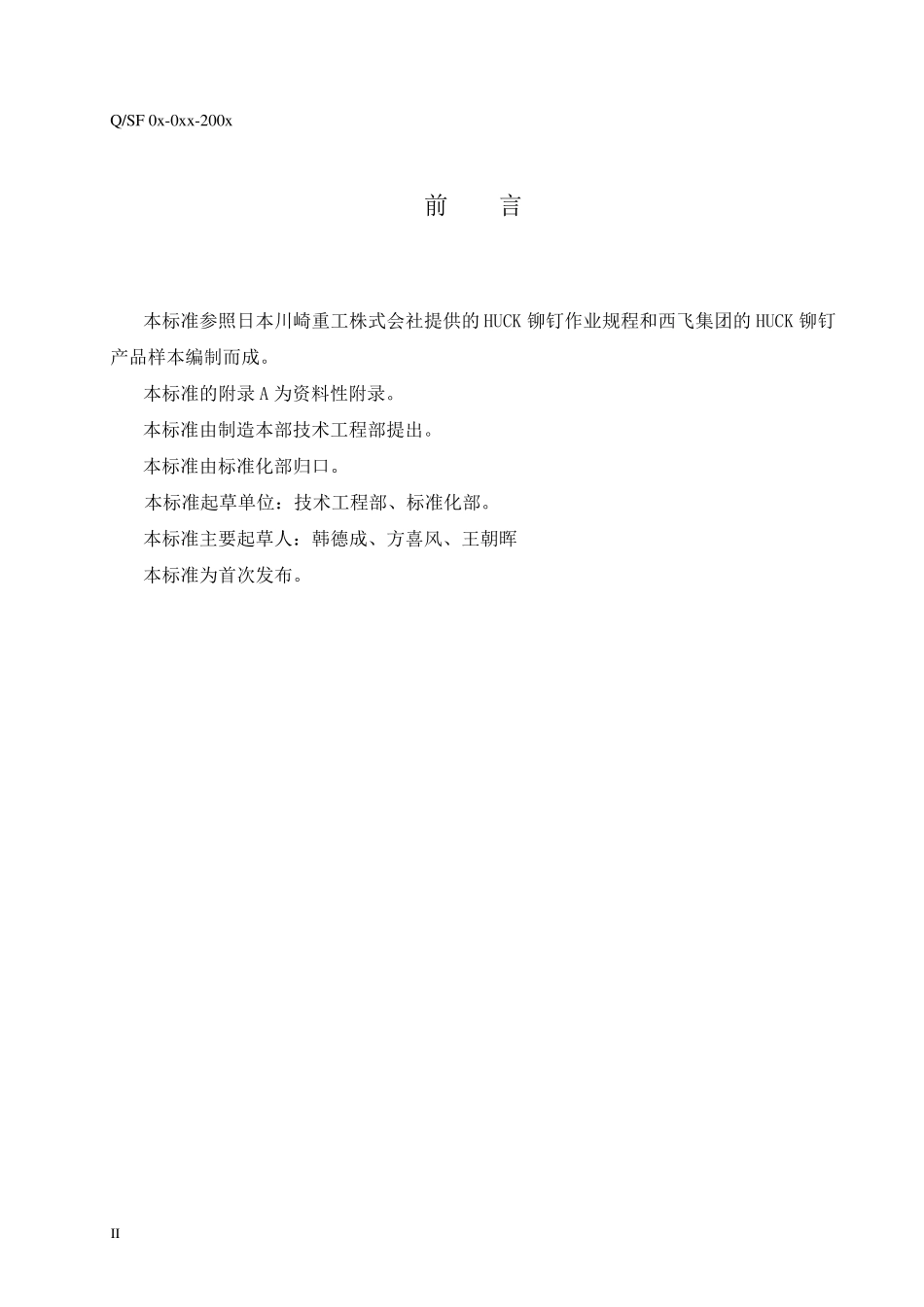

南车四方机车车辆股份有限公司企业标准 Q/SF Q/SF xx-0xx-200x HUCK 铆钉作业指导 （报批稿） 2008-XX-XX 发布 2008-XX-XX 实施 南车四方机车车辆股份有限公司发 布 Q/SF 0x-0xx-200x II 前 言 本标准参照日本川崎重工株式会社提供的HUCK 铆钉作业规程和西飞集团的HUCK 铆钉产品样本编制而成。 本标准的附录A 为资料性附录。 本标准由制造本部技术工程部提出。 本标准由标准化部归口。 本标准起草单位：技术工程部、标准化部。 本标准主要起草人：韩德成、方喜风、王朝晖 本标准为首次发布。 Q/SF 0x -0x x -200x 3 HUCK 铆钉作业规程 1 范围 本标准规定了HUCK 铆钉（以下简称铆钉）紧固作业的事先准备、作业要求及检验方法等要求。 本标准适用于在铝合金及不锈钢车体制造中的HUCK 铆钉的紧固作业。 2 铆钉种类 铆钉种类及实物图片见表1。铆钉的代号参见附录A。 表1 铆钉种类 名 称 代 号 实 物 图 片 C6L C6L*—*6—* C6L*—*8—* C6L*—*10—* C6L*—*12—* C50L C50L*—*20—* Magna-Lok MGL*—*6—* MGL*—*8—* Magna-Grip MGP*—*8—* BOM BOM—R6—* BOM—R8—* BOM—R10—* 3 铆接作业前的准备 3.1 操作人员应经过培训合格后方可上岗作业。 3.2 在预组装作业、铆接作业时部件之间不应出现表面间隙；使用卡兰、快速夹钳等来确保部件间的紧密度，不应进行点固焊接。 Q/SF 0x-0xx-200x 4 3.3 预组装使用工装、卡兰、快速夹钳固定时，要注意防止磕碰伤。 3.4 现车钻孔作业： ——钻孔加工时不应使用润滑油； ——钻头应专用，不兼用于其它钻孔； ——钻孔后，拆开预组装，去除毛刺。 3.5 铆钉及其周围不应有油污、垃圾、灰尘等。 3.6 在作业前通过铆接试验，确认所用工具性能良好。铆钉的型号与被紧固板厚符合表 2的要求。 表2 常用型号（长度）铆钉的紧固板厚范围 单位为毫米 序号 铆钉代号 C6L*—*6，*8 （*10，*12）— MGL*—*6（*8）— MGP*— BOM—*6，*8（*10）— C50L*—*20— 厚度型号 紧 固 板 厚 范 围 1 2 1.6～4.8 — — 2.4～4.0 — 2 3 3.2～6.4 — — 4.0～5.8 — 3 4 4.8～7.9 （3.2～9.5） 1.6～6.9 — 5.6～7.1 （4.8～7.9） 6.4～12.7 4 5 6.4～9.5 — — 7.1～8.7 — 5 6 7.9～11.1 （6.4～12.7） （2.0～9.5） — 8.7～10.3 （7.9～11.1） — 6 7 9.5～12.7 ...
