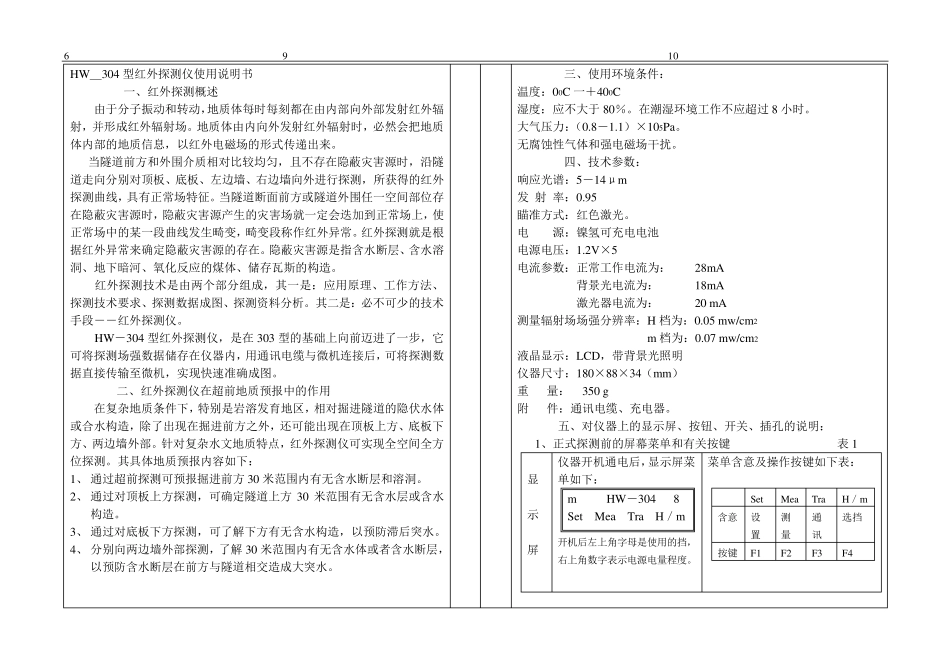

6 9 10 HW＿304 型红外探测仪使用说明书 一、红外探测概述 由于分子振动和转动，地质体每时每刻都在由内部向外部发射红外辐射，并形成红外辐射场。地质体由内向外发射红外辐射时，必然会把地质体内部的地质信息，以红外电磁场的形式传递出来。 当隧道前方和外围介质相对比较均匀，且不存在隐蔽灾害源时，沿隧道走向分别对顶板、底板、左边墙、右边墙向外进行探测，所获得的红外探测曲线，具有正常场特征。当隧道断面前方或隧道外围任一空间部位存在隐蔽灾害源时，隐蔽灾害源产生的灾害场就一定会迭加到正常场上，使正常场中的某一段曲线发生畸变，畸变段称作红外异常。红外探测就是根据红外异常来确定隐蔽灾害源的存在。隐蔽灾害源是指含水断层、含水溶洞、地下暗河、氧化反应的煤体、储存瓦斯的构造。 红外探测技术是由两个部分组成，其一是：应用原理、工作方法、探测技术要求、探测数据成图、探测资料分析。其二是：必不可少的技术手段――红外探测仪。 HW－304 型红外探测仪，是在 303 型的基础上向前迈进了一步，它可将探测场强数据储存在仪器内，用通讯电缆与微机连接后，可将探测数据直接传输至微机，实现快速准确成图。 二、红外探测仪在超前地质预报中的作用 在复杂地质条件下，特别是岩溶发育地区，相对掘进隧道的隐伏水体或合水构造，除了出现在掘进前方之外，还可能出现在顶板上方、底板下方、两边墙外部。针对复杂水文地质特点，红外探测仪可实现全空间全方位探测。其具体地质预报内容如下： 1、 通过超前探测可预报掘进前方 30 米范围内有无含水断层和溶洞。 2、 通过对顶板上方探测，可确定隧道上方 30 米范围有无含水层或含水构造。 3、 通过对底板下方探测，可了解下方有无含水构造，以预防滞后突水。 4、 分别向两边墙外部探测，了解30 米范围内有无含水体或者含水断层，以预防含水断层在前方与隧道相交造成大突水。 三、使用环境条件： 温度：00C 一＋400C 湿度：应不大于 80％。在潮湿环境工作不应超过8 小时。 大气压力：（0.8－1.1）×105Pa。 无腐蚀性气体和强电磁场干扰。 四、技术参数： 响应光谱：5－14μm 发 射 率：0.95 瞄准方式：红色激光。 电 源：镍氢可充电电池 电源电压：1.2V×5 电流参数：正常工作电流为： 28mA 背景光电流为： 18mA 激光器电流为： 20 mA 测量辐射场场强分辨率：H 档为：0.05 mw /cm2 m 档为：0.07 mw /cm2 液晶显示：LCD，带...
