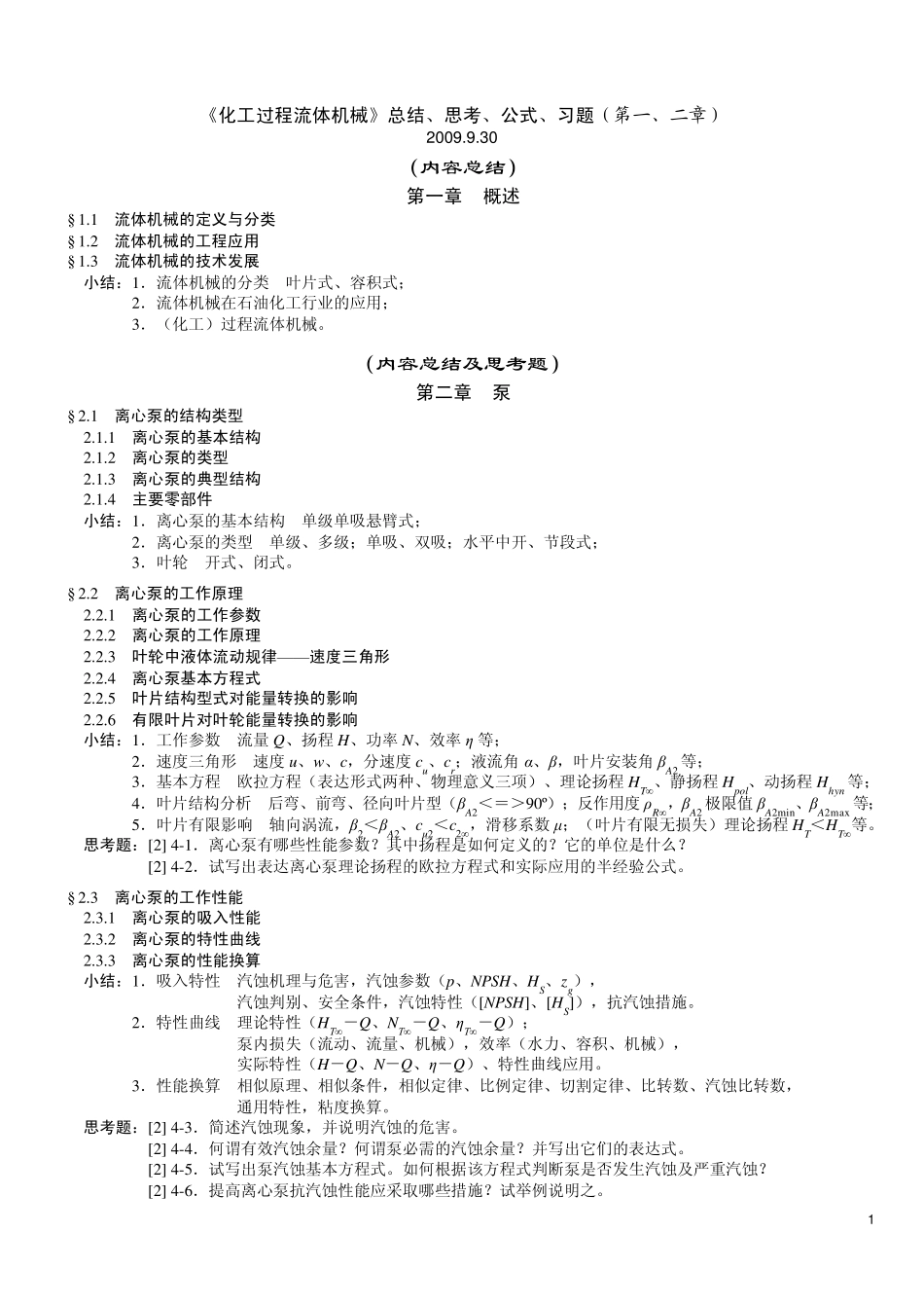

1 《化工过程流体机械》总结、思考、公式、习题（第一、二章） 2 0 0 9 .9 .3 0 （内容总结） 第一章 概述 § 1.1 流体机械的定义与分类 § 1.2 流体机械的工程应用 § 1.3 流体机械的技术发展 小结：1．流体机械的分类 叶片式、容积式； 2．流体机械在石油化工行业的应用； 3．（化工）过程流体机械。 （内容总结及思考题） 第二章 泵 § 2.1 离心泵的结构类型 2.1.1 离心泵的基本结构 2.1.2 离心泵的类型 2.1.3 离心泵的典型结构 2.1.4 主要零部件 小结：1．离心泵的基本结构 单级单吸悬臂式； 2．离心泵的类型 单级、多级；单吸、双吸；水平中开、节段式； 3．叶轮 开式、闭式。 § 2.2 离心泵的工作原理 2.2.1 离心泵的工作参数 2.2.2 离心泵的工作原理 2.2.3 叶轮中液体流动规律——速度三角形 2.2.4 离心泵基本方程式 2.2.5 叶片结构型式对能量转换的影响 2.2.6 有限叶片对叶轮能量转换的影响 小结：1．工作参数 流量 Q、扬程 H、功率 N、效率 η 等； 2．速度三角形 速度 u、w、c，分速度 cu、cr；液流角 α、β，叶片安装角 βA2 等； 3．基本方程 欧拉方程（表达形式两种、物理意义三项）、理论扬程 HT∞、静扬程 Hpol、动扬程 Hhyn 等； 4．叶片结构分析 后弯、前弯、径向叶片型（βA2＜＝＞90º）；反作用度 ρR∞，βA2 极限值 βA2min、βA2max 等； 5．叶片有限影响 轴向涡流，β2＜βA2、cu2＜c2∞，滑移系数 μ；（叶片有限无损失）理论扬程 HT＜HT∞等。 思考题：[2] 4-1．离心泵有哪些性能参数？其中扬程是如何定义的？它的单位是什么？ [2] 4-2．试写出表达离心泵理论扬程的欧拉方程式和实际应用的半经验公式。 § 2.3 离心泵的工作性能 2.3.1 离心泵的吸入性能 2.3.2 离心泵的特性曲线 2.3.3 离心泵的性能换算 小结：1．吸入特性 汽蚀机理与危害，汽蚀参数（p、NPSH、HS、zg）， 汽蚀判别、安全条件，汽蚀特性（[NPSH]、[HS]），抗汽蚀措施。 2．特性曲线 理论特性（HT∞ －Q、NT∞ －Q、ηT∞ －Q）； 泵内损失（流动、流量、机械），效率（水力、容积、机械）， 实际特性（H－Q、N－Q、η－Q）、特性曲线应用。 3．性能换算 相似原理、相似条件，相似定律、比例定律、切割定律、比转数、汽蚀比转数， 通用特性，粘度换算。 思考题：[2] 4-3．简述汽蚀现象，并说明汽蚀的危害。 [2] 4-4．何谓有效...
