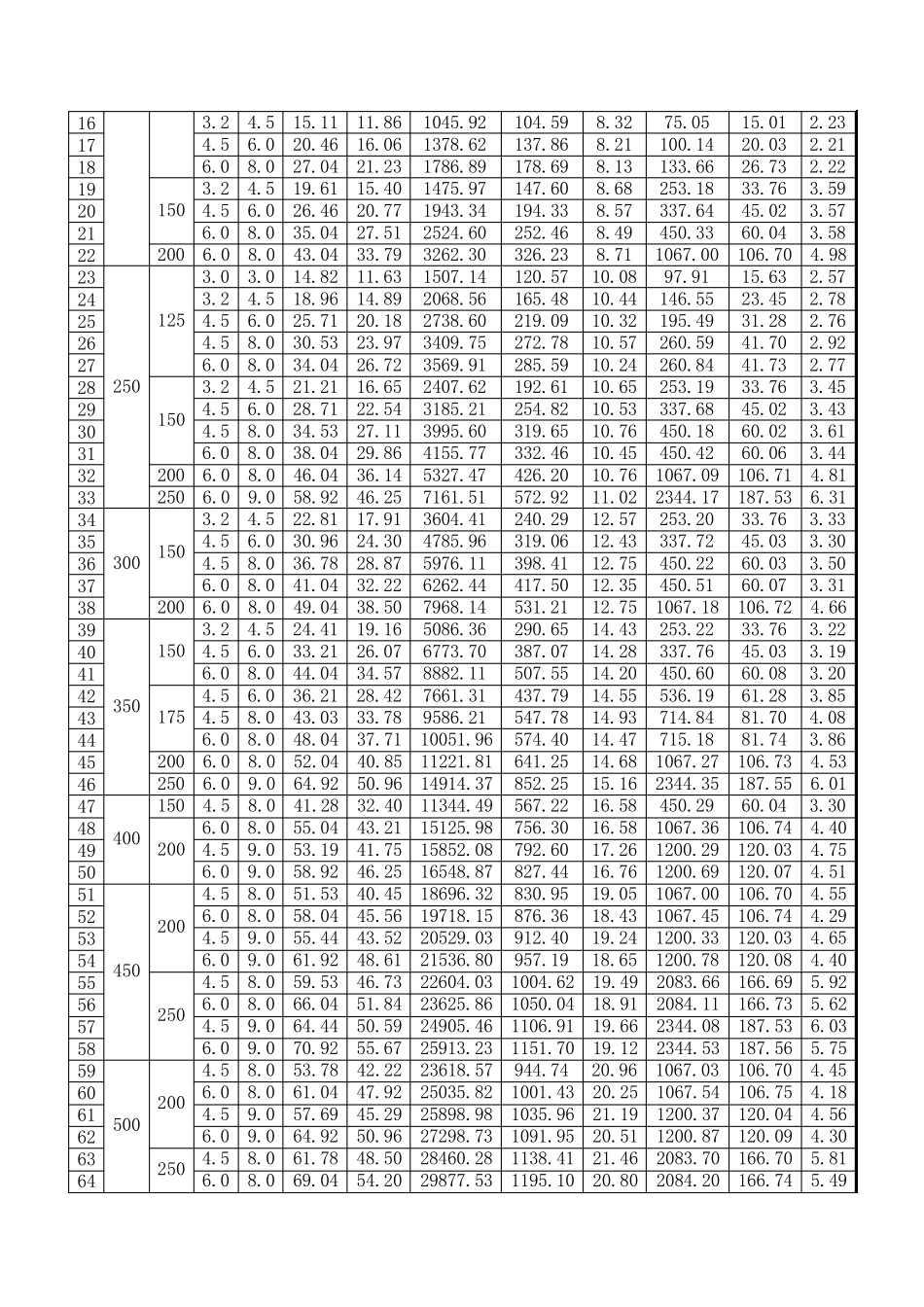

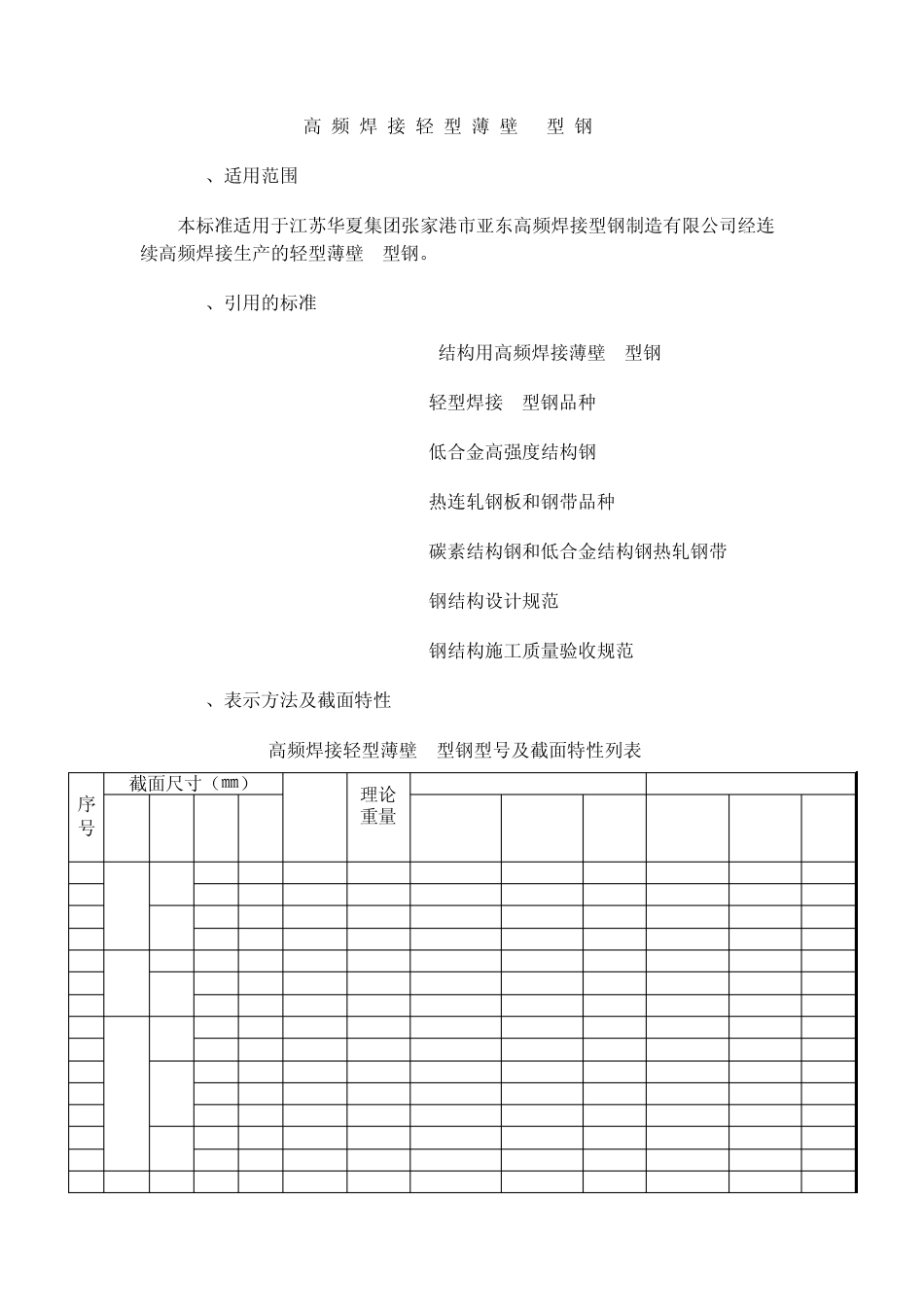

高 频 焊 接 轻 型 薄 壁 H 型 钢 1、适用范围 本标准适用于江苏华夏集团张家港市亚东高频焊接型钢制造有限公司经连续高频焊接生产的轻型薄壁H型钢。 2、引用的标准 JG/T137-2001 结构用高频焊接薄壁H型钢 YB3302-81 轻型焊接H型钢品种 GB/T1591-94 低合金高强度结构钢 GB2519-81 热连轧钢板和钢带品种 GB/T3524-92 碳素结构钢和低合金结构钢热轧钢带 GB50017-2003 钢结构设计规范 GB50205-2001 钢结构施工质量验收规范 3、表示方法及截面特性 高频焊接轻型薄壁H型钢型号及截面特性列表 1 序号 截面尺寸(㎜) A Cm2 理论重量kg/m x-x y-y H B tW tf Ix Cm4 Wx Cm3 ix Cm Iy Cm4 Wy Cm3 iy Cm 1 100 50 2.3 3.2 5.35 4.20 90.71 18.14 4.12 6.68 2.67 1.12 2 3.2 4.5 7.41 5.82 122.77 24.55 4.07 9.40 3.76 1.13 3 100 4.5 6.0 15.96 12.53 291.00 58.20 4.27 100.07 20.01 2.50 4 6.0 8.0 21.04 16.52 369.05 73.81 4.19 133.48 26.70 2.52 5 120 85 3.5 5.0 12.35 9.69 320.08 53.34 5.09 51.22 12.05 2.04 6 120 3.2 4.5 14.35 11.27 396.84 66.14 5.26 129.63 21.61 3.01 7 4.5 6.0 19.26 15.12 515.53 85.92 5.17 172.88 28.81 3.00 8 150 75 3.2 4.5 11.26 8.84 432.11 57.62 6.19 31.68 8.45 1.68 9 4.5 6.0 15.21 11.94 565.38 75.38 6.10 42.29 11.28 1.67 10 100 3.2 4.5 13.51 10.61 551.24 73.50 6.39 75.04 15.01 2.36 11 3.5 5.0 14.90 11.70 605.87 80.78 6.38 83.38 16.68 2.37 12 4.5 6.0 18.21 14.29 720.99 96.13 6.29 100.10 20.02 2.34 13 150 4.5 6.0 24.21 19.00 1032.21 137.63 6.53 337.60 45.01 3.73 14 6.0 8.0 32.04 25.15 1331.43 177.52 6.45 450.24 60.03 3.75 15 200 100 3.0 3.0 11.82 9.28 764.71 76.47 8.04 50.04 10.01 2.06 16 3.2 4.5 15.11 11.86 1045.92 104.59 8.32 75.05 15.01 2.23 17 4.5 6.0 20.46 16.06 1378.62 137.86 8.21 100.14 20.03 2.21 18 6.0 8.0 27.04 21.23 1786.89 178.69 8.13 133.66 26.73 2.22 19 150 3.2 4.5 19.61 15.40 1475.97 147.60 8.68 253.18 33.76 3.59 20 4.5 6.0 26.46...
