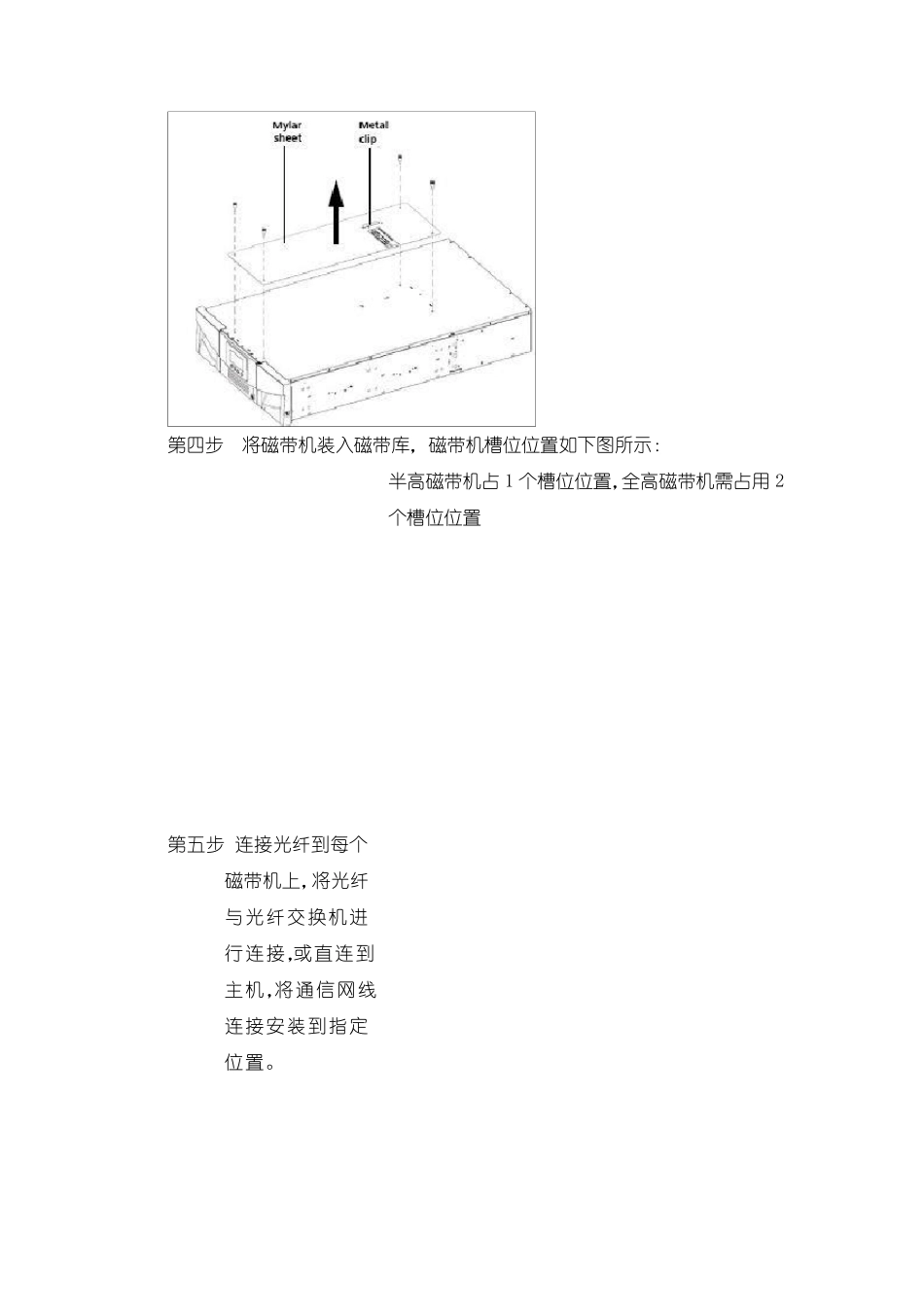

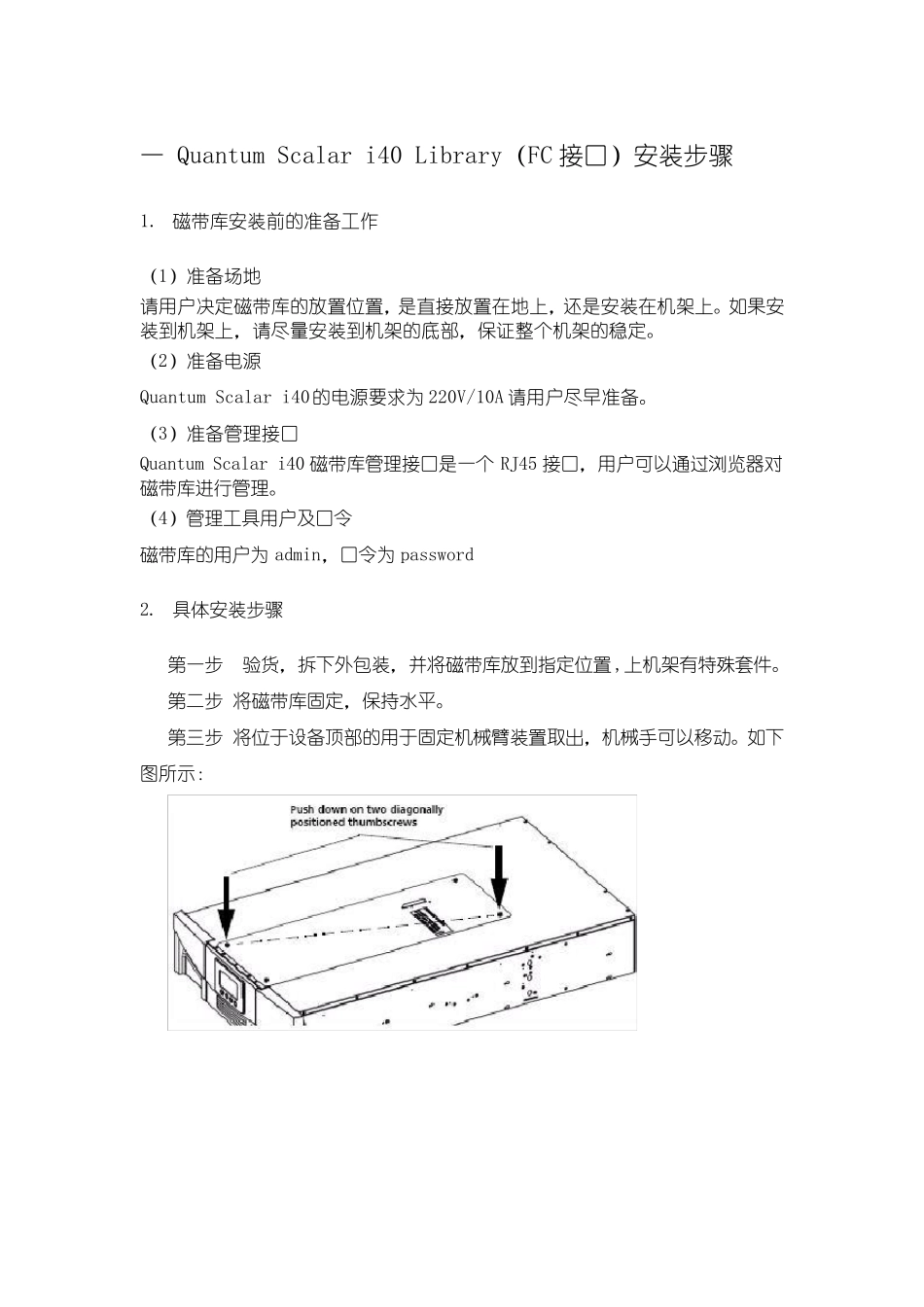

Qu antu m I40/I80磁带库安装及维护实施方案 一 Quantum Scalar i40 Library（FC 接口）安装步骤 1. 磁带库安装前的准备工作 （1）准备场地 请用户决定磁带库的放置位置，是直接放置在地上，还是安装在机架上。如果安装到机架上，请尽量安装到机架的底部，保证整个机架的稳定。 （2）准备电源 Quantum Scalar i40的电源要求为 220V/10A 请用户尽早准备。 （3）准备管理接口 Quantum Scalar i40 磁带库管理接口是一个 RJ45 接口，用户可以通过浏览器对磁带库进行管理。 （4）管理工具用户及口令 磁带库的用户为 admin，口令为 password 2. 具体安装步骤 第一步 验货，拆下外包装，并将磁带库放到指定位置,上机架有特殊套件。 第二步 将磁带库固定，保持水平。 第三步 将位于设备顶部的用于固定机械臂装置取出，机械手可以移动。如下图所示： 第四步 将磁带机装入磁带库，磁带机槽位位置如下图所示： 半高磁带机占1 个槽位位置，全高磁带机需占用2个槽位位置 第五步 连接光纤到每个磁带机上，将光纤与光纤交换机进行连接，或直连到主机，将通信网线连接安装到指定位置。 第六步 连接电缆，分别打开电源模块上开关和前面板开关。上电进行自检测试，如果没有报错说明磁带库安装正常。如果报错可以通过控制面板对磁带库进行检测。 第七步 运行磁带库配置向导，特别注意需要指定磁带库 IP 地址和选定远程控制。须注意：时区设置无法通过操作面板进行更改，只能通过远程管理页面修改。 I/E 导入导出槽的设置为右侧抽屉的第一列。 第八步 使用带有标签的磁带对磁带库进行检测，内容， 1． 磁带入库操作，通过面板将磁带防到磁带槽位上。 2． 对磁带库进行自检测试。 3． 做不同位置的移动磁带的操作。 第九步 将所有磁带贴上标签，然后入库。 （磁带带标图示） 第十步 再次确认电缆连接和光纤连接。 第十一步 到应用主机上确认主机与磁带库的连通性，确保在主机设备管理器中识别到磁带库设备。 操作面板及远程管理界面介绍： 1 操作面板 操 作 面 板 部 件 功 能 介 绍 标 题 栏 标 题 栏 显 示 在 每 个 屏 幕 上 ， 包 括 带 库 名 称 、带 库 状态和诊断标 签三个 部 分 名 称 名 称 显 示 取决于不同菜单选择：在 主页面 ， 显 示 带 库 类型名 称 (如Scalari40/Scalari80)。在 活动菜单中， 显 示 当前菜单的功 能...
