IAC级开关设备和控制设备

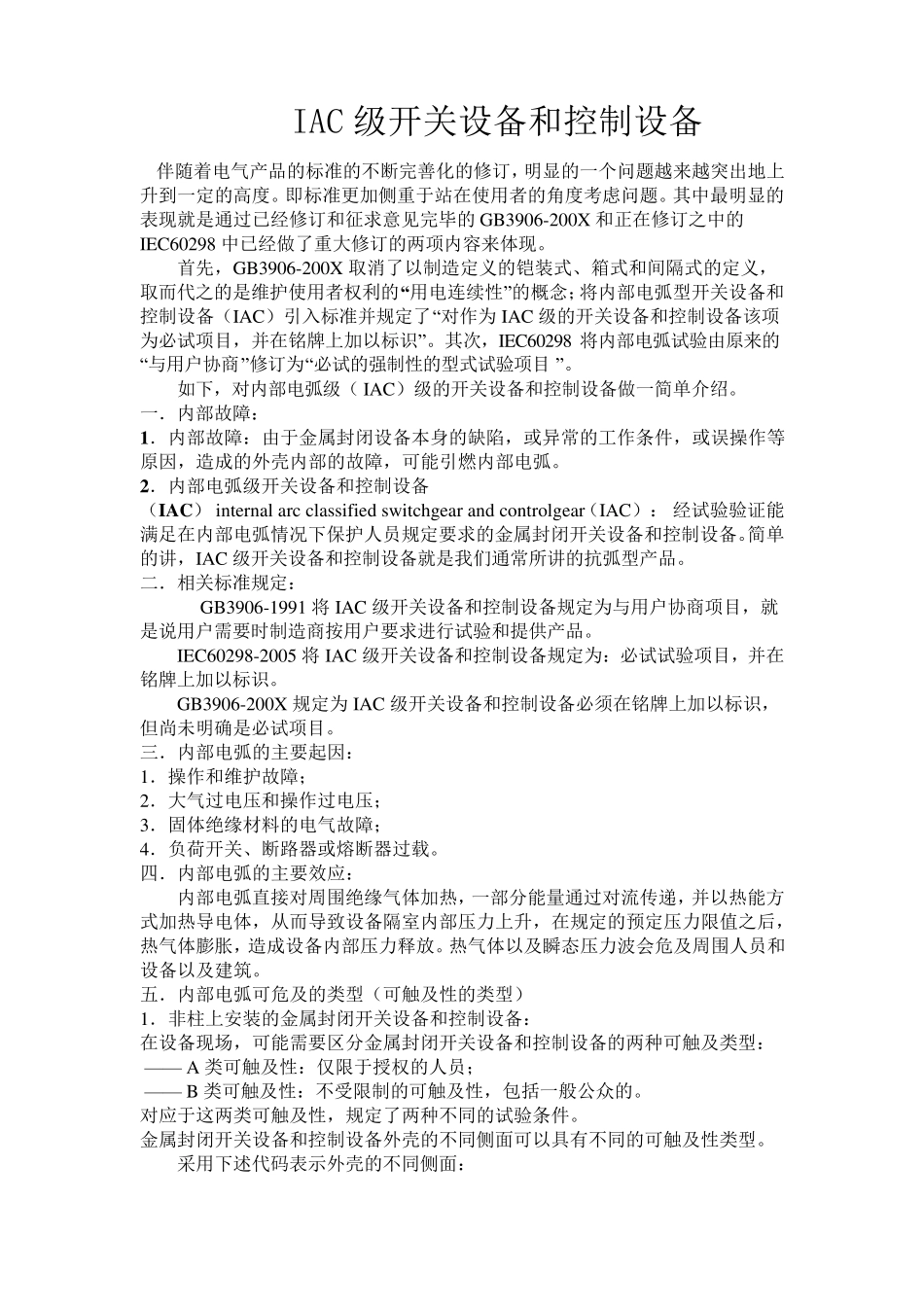

IAC 级开关设备和控制设备 伴随着电气产品的标准的不断完善化的修订，明显的一个问题越来越突出地上升到一定的高度。即标准更加侧重于站在使用者的角度考虑问题。其中最明显的表现就是通过已经修订和征求意见完毕的GB3906-200X 和正在修订之中的IEC60298 中已经做了重大修订的两项内容来体现。 首先，GB3906-200X 取消了以制造定义的铠装式、箱式和间隔式的定义，取而代之的是维护使用者权利的“用电连续性” 的概念；将内部电弧型开关设备和控制设备（IAC）引入标准并规定了“对作为 IAC 级的开关设备和控制设备该项为必试项目，并在铭牌上加以标识” 。其次，IEC60298 将内部电弧试验由原来的“与用户协商” 修订为“必试的强制性的型式试验项目 ” 。 如下，对内部电弧级（ IAC）级的开关设备和控制设备做一简单介绍。 一．内部故障： 1．内部故障：由于金属封闭设备本身的缺陷，或异常的工 作条 件 ，或误 操 作等原因 ，造成 的外 壳 内部的故障，可 能 引燃 内部电弧。 2．内部电弧级开关设备和控制设备（IAC） internal arc classified sw itchgear and controlgear（IAC）： 经试验验证 能满 足 在内部电弧情 况 下保 护人 员 规定要 求的金属封闭开关设备和控制设备。简单的讲 ，IAC 级开关设备和控制设备就是我 们 通常所 讲 的抗 弧型产品。 二 ．相 关标准规定： GB3906-1991 将 IAC 级开关设备和控制设备规定为与用户协商项目，就是说 用户需 要 时 制造商按 用户要 求进 行 试验和提 供 产品。 IEC60298-2005 将 IAC 级开关设备和控制设备规定为：必试试验项目，并在铭牌上加以标识。 GB3906-200X 规定为 IAC 级开关设备和控制设备必须 在铭牌上加以标识，但 尚 未 明确 是必试项目。 三 ．内部电弧的主 要 起 因 ： 1．操 作和维护故障； 2．大气过电压 和操 作过电压 ； 3．固 体绝 缘 材 料 的电气故障； 4．负 荷 开关、断路 器 或熔 断器 过载 。 四 ．内部电弧的主 要 效 应 ： 内部电弧直 接 对周 围 绝 缘 气体加热 ，一部分 能 量 通过对流 传 递 ，并以热 能 方式加热 导 电体，从 而导 致 设备隔室 内部压 力 上升，在规定的预 定压 力 限 值 之后 ，热 气体膨 胀 ，造成 设备内部压 力 释 放 。热 气体以及 瞬 态 压 力 波 会 危 及 周 围 ...
