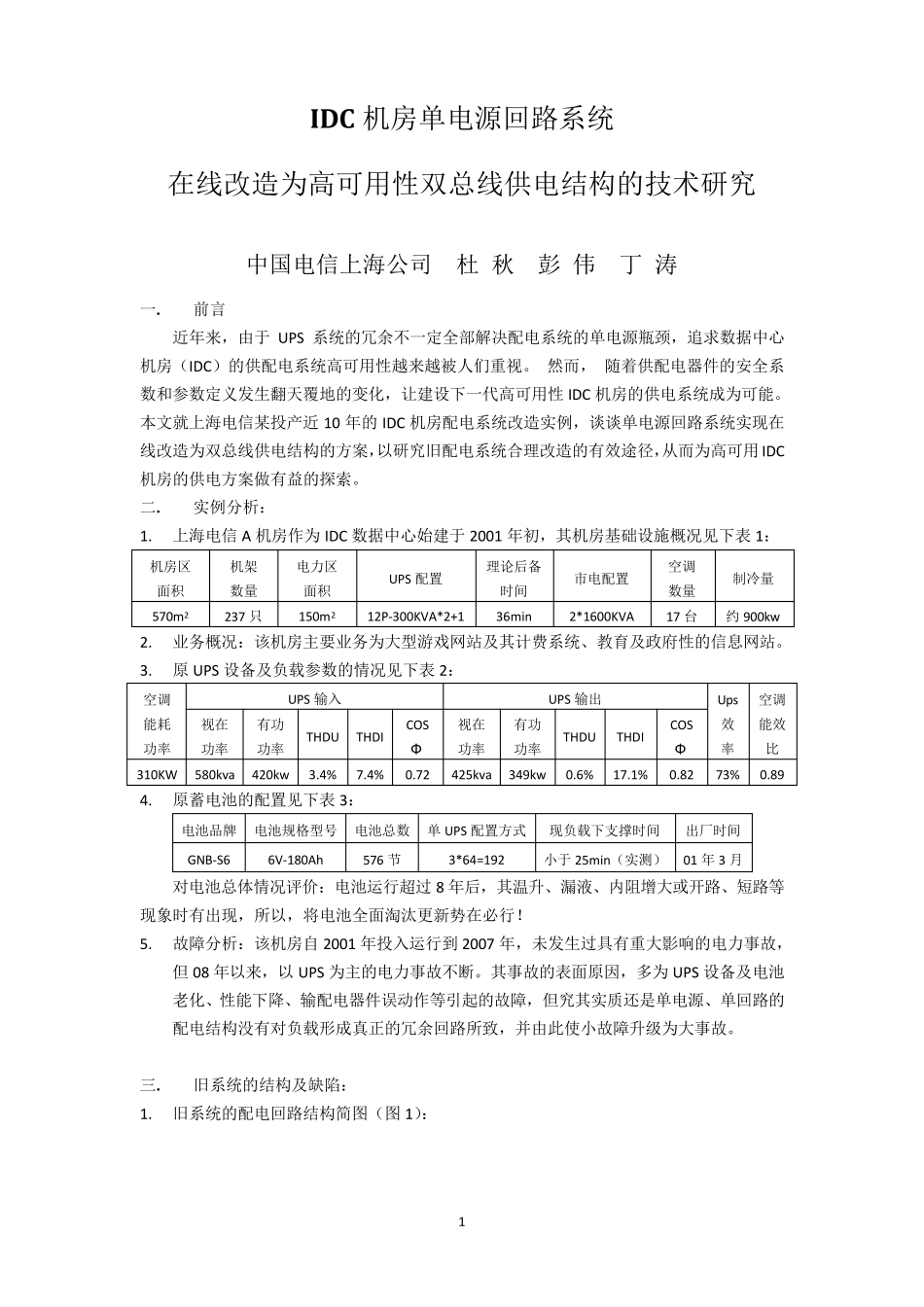

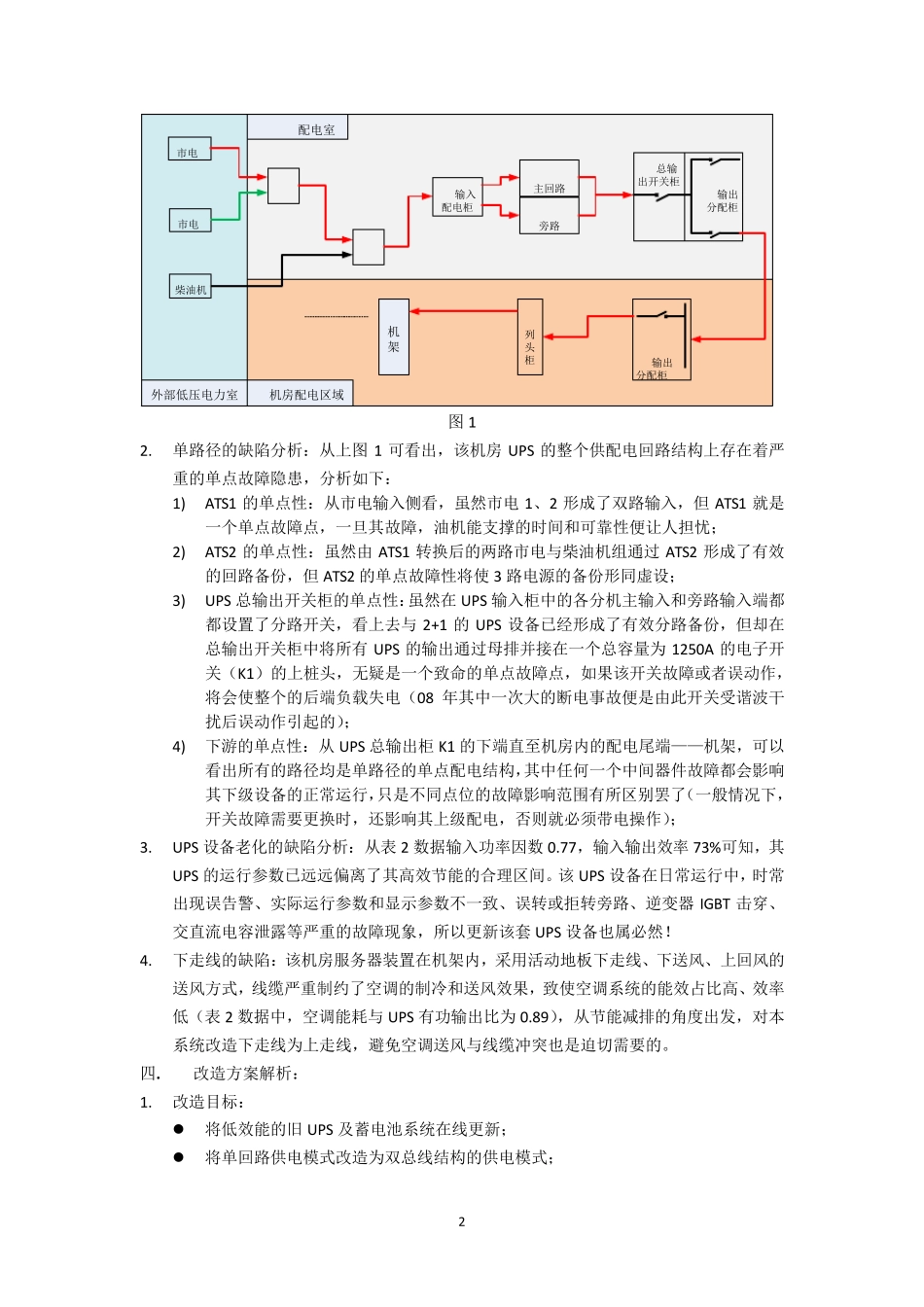

1 IDC 机房单电源回路系统 在线改造为高可用性双总线供电结构的技术研究 中国电信上海公司 杜 秋 彭 伟 丁 涛 一. 前言 近年来，由于 UPS 系统的冗余不一定全部解决配电系统的单电源瓶颈，追求数据中心机房（IDC）的供配电系统高可用性越来越被人们重视。 然而， 随着供配电器件的安全系数和参数定义发生翻天覆地的变化，让建设下一代高可用性 IDC 机房的供电系统成为可能。本文就上海电信某投产近 10 年的 IDC 机房配电系统改造实例，谈谈单电源回路系统实现在线改造为双总线供电结构的方案，以研究旧配电系统合理改造的有效途径，从而为高可用IDC机房的供电方案做有益的探索。 二. 实例分析： 1. 上海电信 A 机房作为 IDC 数据中心始建于 2001 年初，其机房基础设施概况见下表1： 2. 业务概况：该机房主要业务为大型游戏网站及其计费系统、教育及政府性的信息网站。 3. 原 UPS 设备及负载参数的情况见下表2： 空调能耗功率 UPS 输入 UPS 输出 Ups效率 空调能效比 视在 功率 有功 功率 THDU THDI COSΦ 视在 功率 有功 功率 THDU THDI COSΦ 310KW 580kva 420kw 3.4% 7.4% 0.72 425kva 349kw 0.6% 17.1% 0.82 73% 0.89 4. 原蓄电池的配置见下表3： 电池品牌 电池规格型号 电池总数 单 UPS 配置方式 现负载下支撑时间 出厂时间 GNB-S6 6V-180Ah 576 节 3*64=192 小于 25min（实测） 01 年 3 月 对电池总体情况评价：电池运行超过 8 年后，其温升、漏液、内阻增大或开路、短路等现象时有出现，所以，将电池全面淘汰更新势在必行！ 5. 故障分析：该机房自 2001 年投入运行到 2007 年，未发生过具有重大影响的电力事故，但 08 年以来，以 UPS 为主的电力事故不断。其事故的表面原因，多为 UPS 设备及电池老化、性能下降、输配电器件误动作等引起的故障，但究其实质还是单电源、单回路的配电结构没有对负载形成真正的冗余回路所致，并由此使小故障升级为大事故。 三. 旧系统的结构及缺陷： 1. 旧系统的配电回路结构简图（图 1）： 机房区 面积 机架 数量 电力区 面积 UPS 配置 理论后备时间 市电配置 空调 数量 制冷量 570m2 237 只 150m2 12P-300KVA*2+1 36min 2*1600KVA 17 台 约 900kw 2 Ups总输出开关柜市电1ATS1市电2柴油机ATS2UPS输入配电柜K1(2+1)ups主回路(2+1)ups旁路UPS输出分配柜UPS列头柜...
