IEC60310用于铁路机车的变压器和电抗器

IEC60310用于铁路机车的变压器和电抗器_第1页
1/12
IEC60310用于铁路机车的变压器和电抗器_第2页
2/12
IEC60310用于铁路机车的变压器和电抗器_第3页
3/12

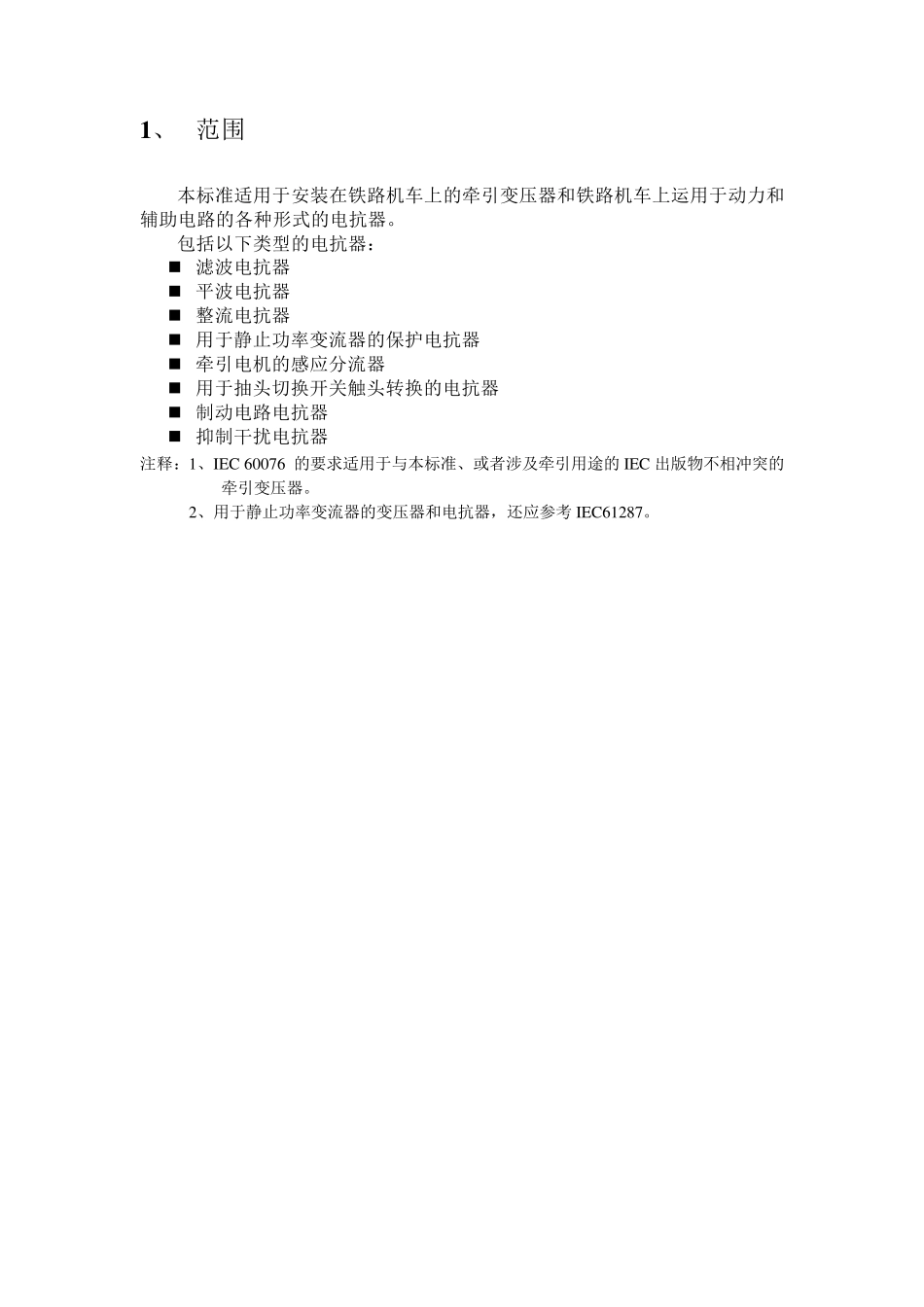

IEC 60310-2004 用于铁路机车的 变压器和电抗器 前言 1 、 范围 本标准适用于安装在铁路机车上的牵引变压器和铁路机车上运用于动力和辅助电路的各种形式的电抗器。 包括以下类型的电抗器:  滤波电抗器  平波电抗器  整流电抗器  用于静止功率变流器的保护电抗器  牵引电机的感应分流器  用于抽头切换开关触头转换的电抗器  制动电路电抗器  抑制干扰电抗器 注释:1、IEC 60076 的要求适用于与本标准、或者涉及牵引用途的 IEC 出版物不相冲突的牵引变压器。 2、用于静止功率变流器的变压器和电抗器,还应参考 IEC61287。 1 0 、试验 1 0 .1 试验类型 1 0 .1 .1 总则 有三类试验  型式试验  例型试验  研究试验 下面是关于每种类型试验的陈述。 1 0 .1 .2 型式试验 型式试验仅在新设计的第一批产品中选择一台产品进行即可。 如果制造商能够适时地签署已经通过型式试验产品的证书,那么结构相同的批量产品可不进行型式试验。 如果合同有特别要求,型式试验将可随时进行。 1 0 .1 .3 例型试验 例型试验应在同一订单中的每台产品上进行。但在客户与制造商同意的情况下,例型试验可被合同中要求的一些试验所代替。 1 0 .1 .4 研究试验 研究试验是为了获得一些额外的产品信息而在一台产品上进行的特殊试验;该试验仅在当合同有特别要求时进行。 1 0 .2 变压器的试验 1 0 .2 .1 总则—试验项目 牵引变压器须进行的检查、测量和试验已列于表 4 ,表中还规定了试验的种类和所应参考的条款。 在实际情况下,在不能与变压器分离的过渡电抗器上进行的试验将要与变压器同时进行。如果必要,客户与制造商将就在作为分开的设备的这些电抗器上所作的试验达成一致意见,以确保它们将满足这一标准的所有要求。 表4—牵引变压器试验项目表 试验项目 条款和子条款 型式试验 例型试验 研究试验 初步检查 -- -- 线圈电阻测量 10.2.4 10.2.4 -- 电压比测量 10.2.5 10.2.5 -- 空载电流和损耗测量 10.2.6.1 10.2.6.2 -- 阻抗电压测量 10.2.7 10.2.7 -- 负载损耗测量 10.2.8.2 10.2.8.3 -- 总损耗的确定 10.2.9 -- 温升 10.2.10 绝缘: 感应耐压试验 10.2.11.1 -- 工频耐压试验 10.2.11.2 全波冲击试验 10.2.11.3 -- 抗短路能力试验 10.2.12 冲击和振动试验 10.2.13 -- 对于构成静止变流器一部分...
