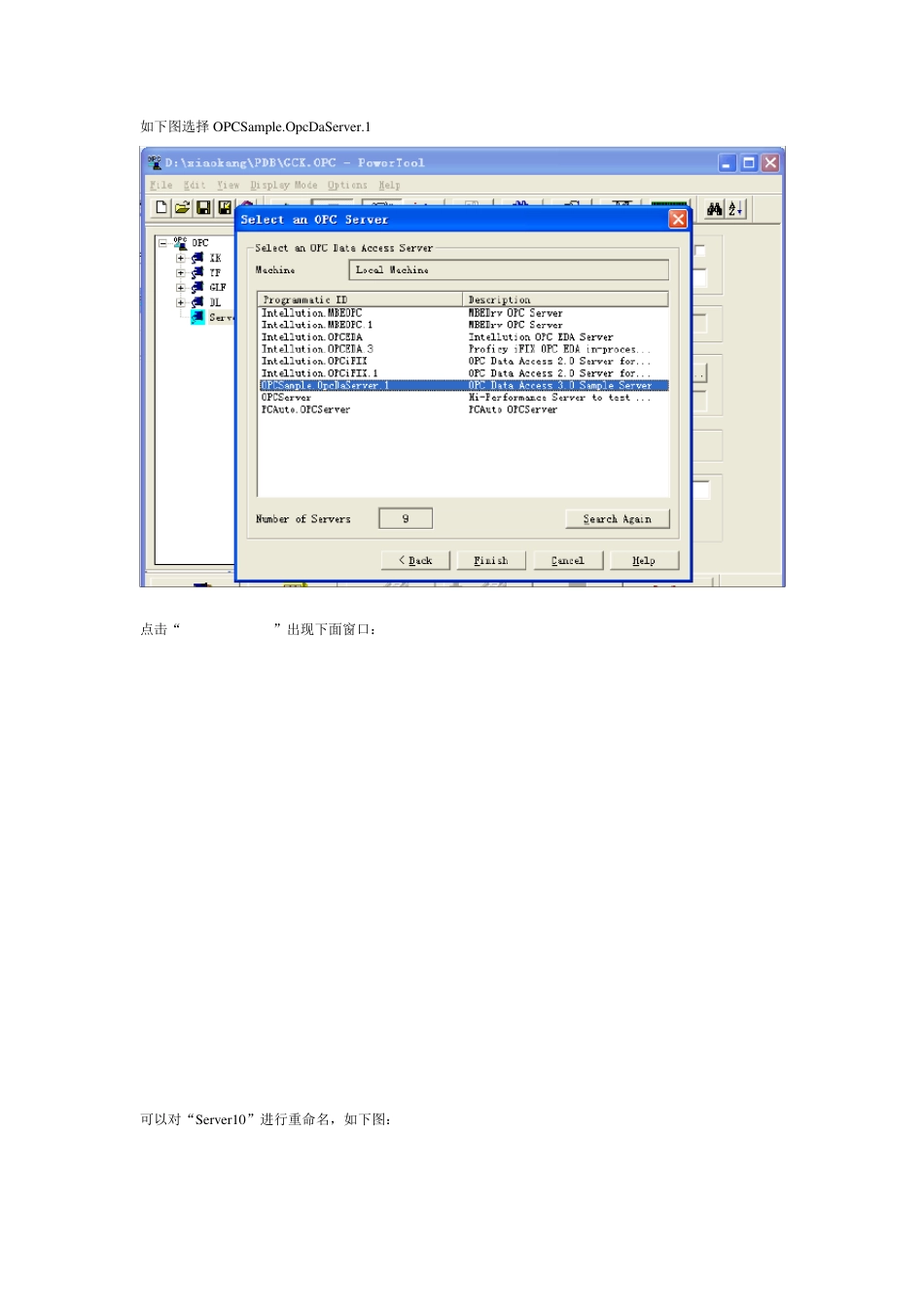

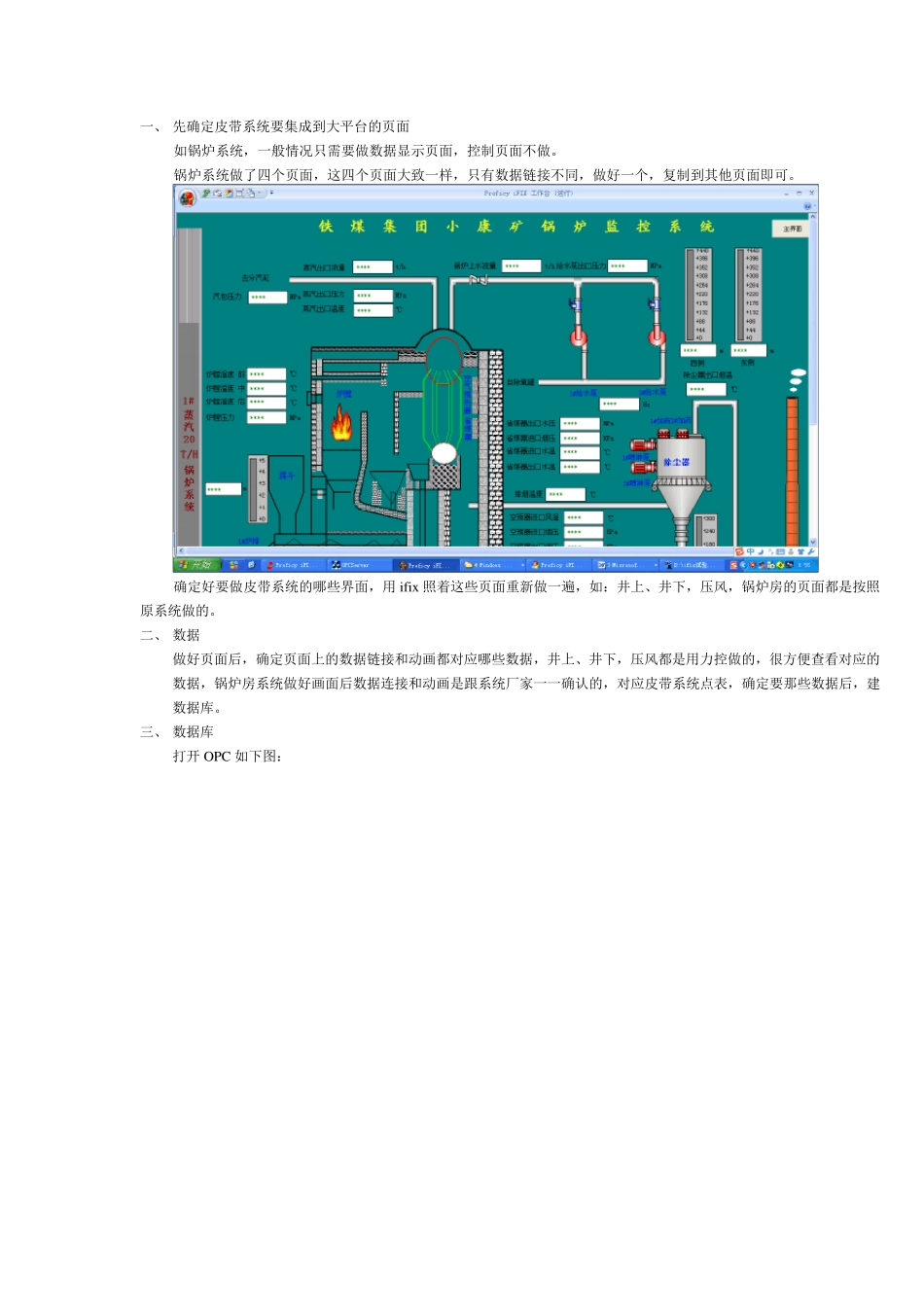

一、 先确定皮带系统要集成到大平台的页面 如锅炉系统,一般情况只需要做数据显示页面,控制页面不做。 锅炉系统做了四个页面,这四个页面大致一样,只有数据链接不同,做好一个,复制到其他页面即可。 确定好要做皮带系统的哪些界面,用 ifix 照着这些页面重新做一遍,如:井上、井下,压风,锅炉房的页面都是按照原系统做的。 二、 数据 做好页面后,确定页面上的数据链接和动画都对应哪些数据,井上、井下,压风都是用力控做的,很方便查看对应的数据,锅炉房系统做好画面后数据连接和动画是跟系统厂家一一确认的,对应皮带系统点表,确定要那些数据后,建数据库。 三、 数据库 打开 OPC 如下图: 点击“”出现下面页面: 选择,点击“”出现下面窗口: 如下图选择OPCSample.OpcDaServ er.1 点击“”出现下面窗口: 可以对“Serv er10”进行重命名,如下图: 点击“”建立分组,如下图: 可以对分组进行重命名,如下图: 点击“”,添加标签,如下图 点击“”出现下面窗口: 选择要添加的数据,例如:,点击出现下图 然后再点击右边的“”如下图,点击“O K ”,完成一个数据的添加 返回“OPC”页面,如下图: 皮带系统添加好一个数据后,打开数据库,如下图: 双击空白行,出现下面窗口: 选择AI量,点击“确定”。 出现下面窗口: 填写标签名:也可以重新命名。 驱动器选择OPC,点击I/O 地址后面的“浏览”按钮,出现下面窗口: 点击“”出现下面窗口: 点击“”,出现下面窗口: 点击“确定”,出现下面窗口: 点击“保存”,出现下面窗口: 点击“是”。 出现下面窗口: 导出数据库,打开导出的 XK.csv 找到新添加的那个数据,复制到一个新ex cel 表中,如下图 添加新数据项,只需要把B 列中的名称和J 列中的名称修改成要添加的数据 如要添加“x y 11 号电机温度外壳”变量 B 列“XY11 号带滚筒温度”改成“x y 11 号电机温度外壳” J 列“PD;PDF;x y 11 号带滚筒温度;No Access Path”改成“PD;PDF; x y 11 号电机温度外壳;No Access Path” 其他项不需要改变,把这一列插入到XK.csv 的AI 变量下 注意:J 列中的变量名一定要和皮带系统中的变量名相同。 把所有的数据项添加完成后,把XK.csv 表的数据导入到数据库,导入完保存数据库和OPC。 四、 数据链接、动画 画面和数据库都建好后,添加数据链接和动画,添加完数据链接和动画,添加相应的按钮,用来打开页面。
