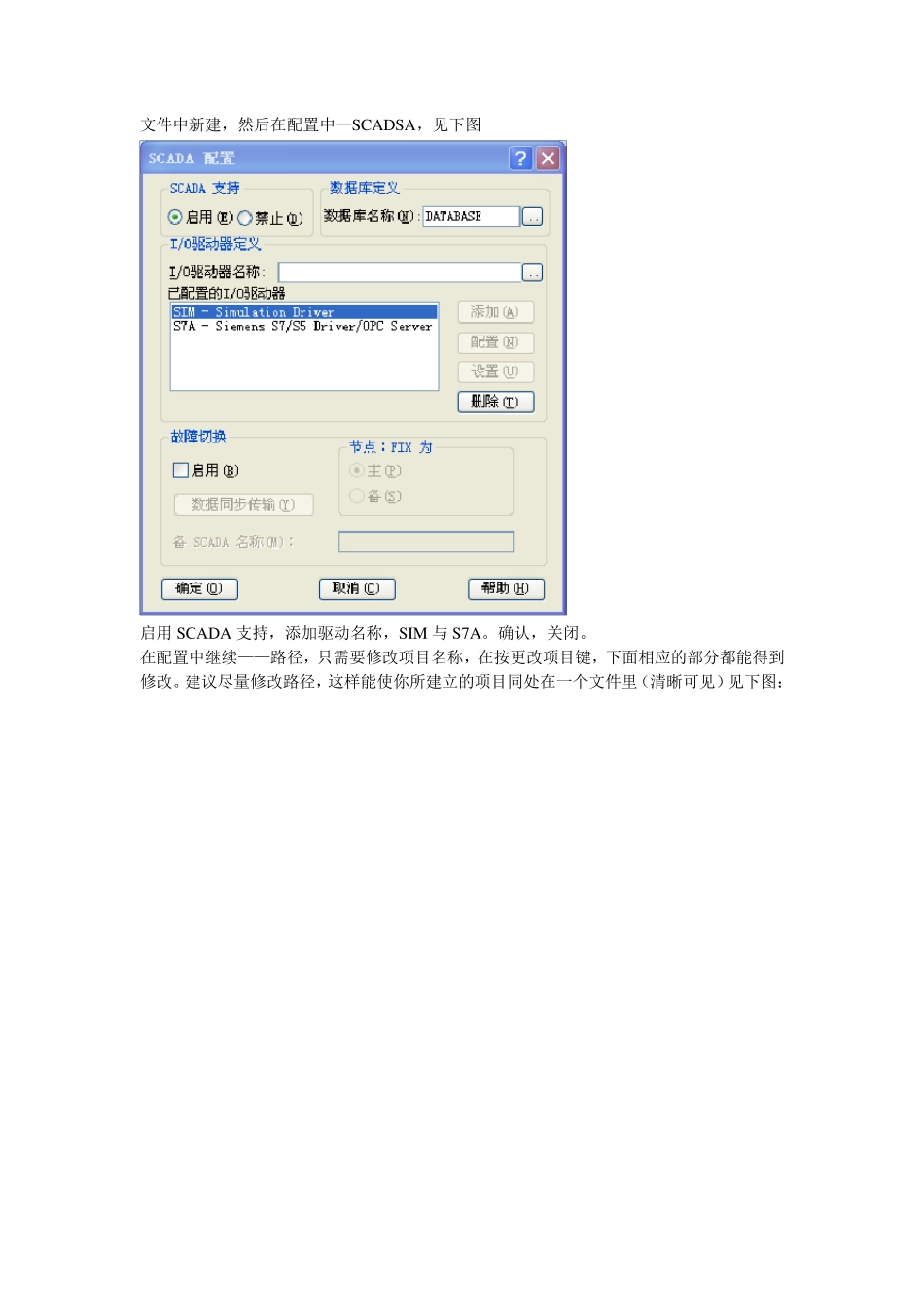

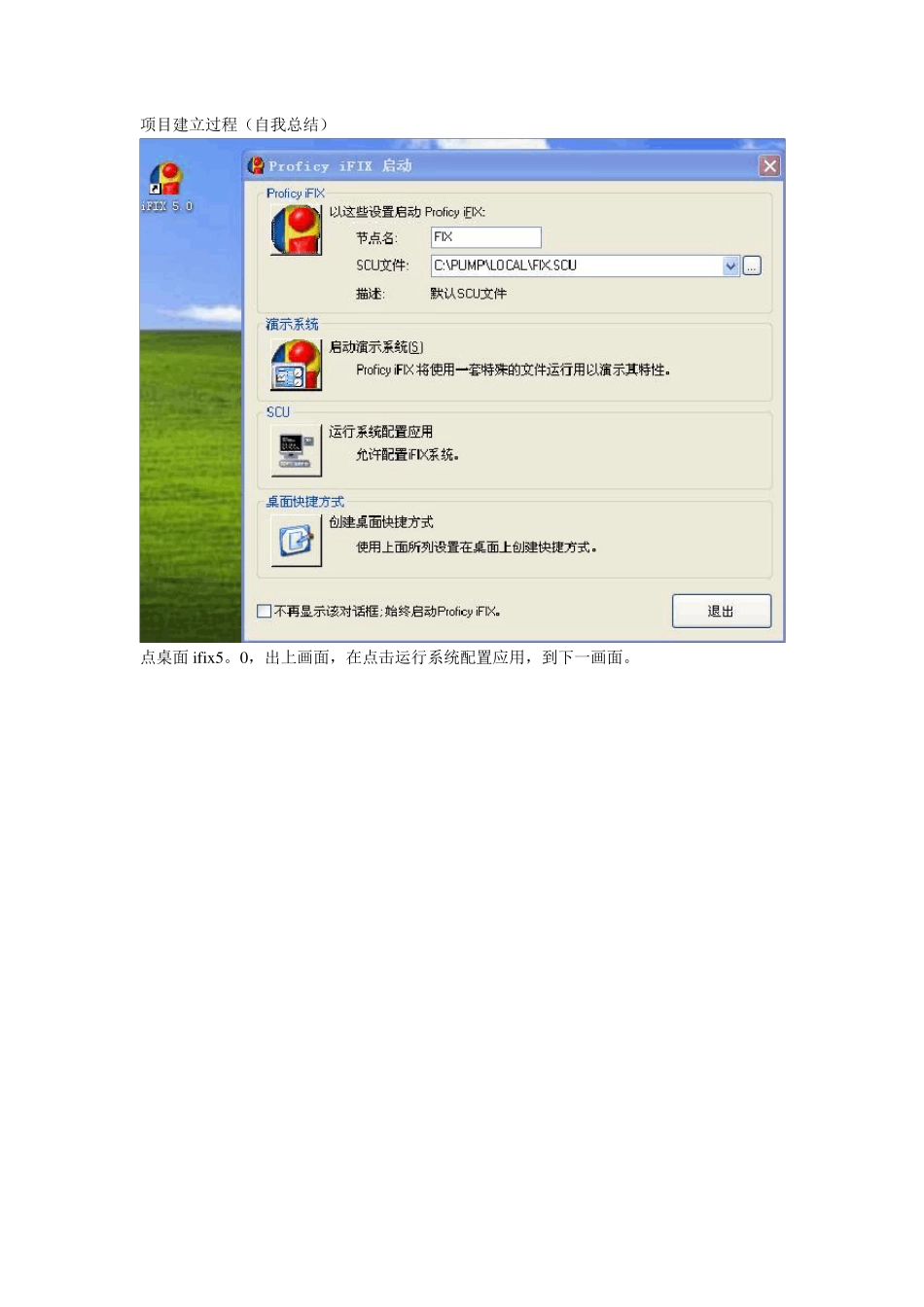

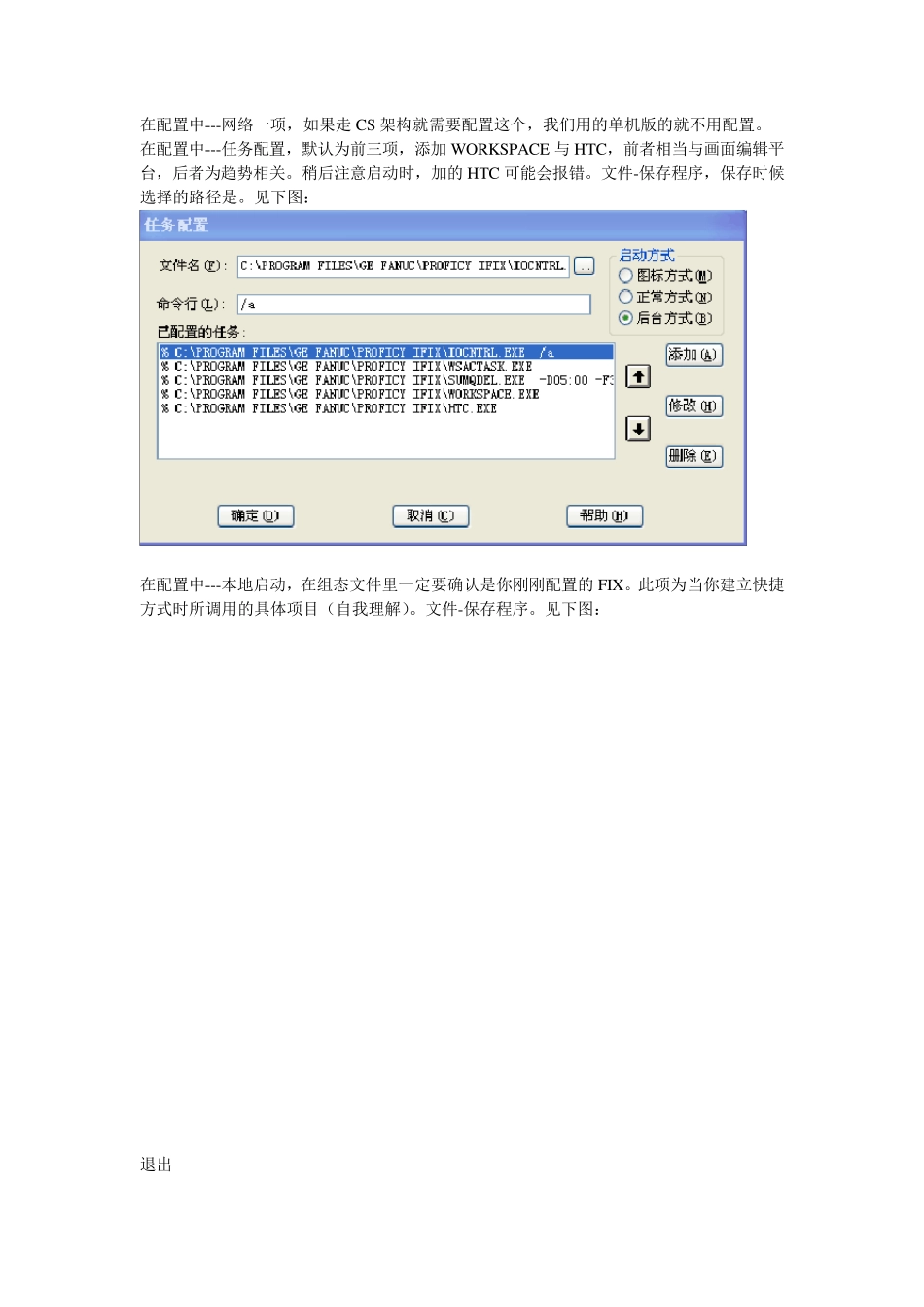

项目建立过程(自我总结) 点桌面ifix 5。0,出上画面,在点击运行系统配置应用,到下一画面。 文件中新建,然后在配置中—SCADSA,见下图 启用 SCADA 支持,添加驱动名称,SIM 与 S7A。确认,关闭。 在配置中继续——路径,只需要修改项目名称,在按更改项目键,下面相应的部分都能得到修改。建议尽量修改路径,这样能使你所建立的项目同处在一个文件里(清晰可见)见下图: 在配置中---网络一项,如果走CS 架构就需要配置这个,我们用的单机版的就不用配置。 在配置中---任务配置,默认为前三项,添加 WORKSPACE 与 HTC,前者相当与画面编辑平台,后者为趋势相关。稍后注意启动时,加的HTC 可能会报错。文件-保存程序,保存时候选择的路径是。见下图: 在配置中---本地启动,在组态文件里一定要确认是你刚刚配置的FIX。此项为当你建立快捷方式时所调用的具体项目(自我理解)。文件-保存程序。见下图: 退出 重新启动Ifix 5.0 创建桌面快捷方式,但是此时应该注意SCU 文件的路径与新建的存储路径应该是一致的。见下图: 在桌面上点击刚刚创建的快捷方式进入图像编辑画面,进入到编辑画面之后我们需要做的是先建立个 S7 通讯,也就是说画面与PLC 连接的驱动。点击 S7A-继续:观察根目录颜色: 按照上图设置完毕之后,File 文件另存为项目保存路径的PDB 文件夹中。这样在以后备份程序时能整体的备份,包括画面-趋势-记录-驱动等。。 此时,在Options 里有个启动时的设置,在此配置是有个启动的起始路径和启动时候的存储S7A 文件的文件名称。设置这两个地方时候尤其要注意,文件名应该写先前在PDB 文件夹中存储的名字,路径也应该是此PDB 的路径地址。 见下图一、二所示,下图二是建立 OPC 驱动时候的界面。要是名称与路径不对的话,在你建立数据库标签的时候就会出现下图三的情况-无法分配驱动映像表! 图一 图二 图三 建立数据库时候I/O 地址格式:浮点数:pump:DB1.DBF 200 ,开关量:pump:DB1.DBX 300.0 ,设置报警时也在数据库建立变量时一同编辑。
