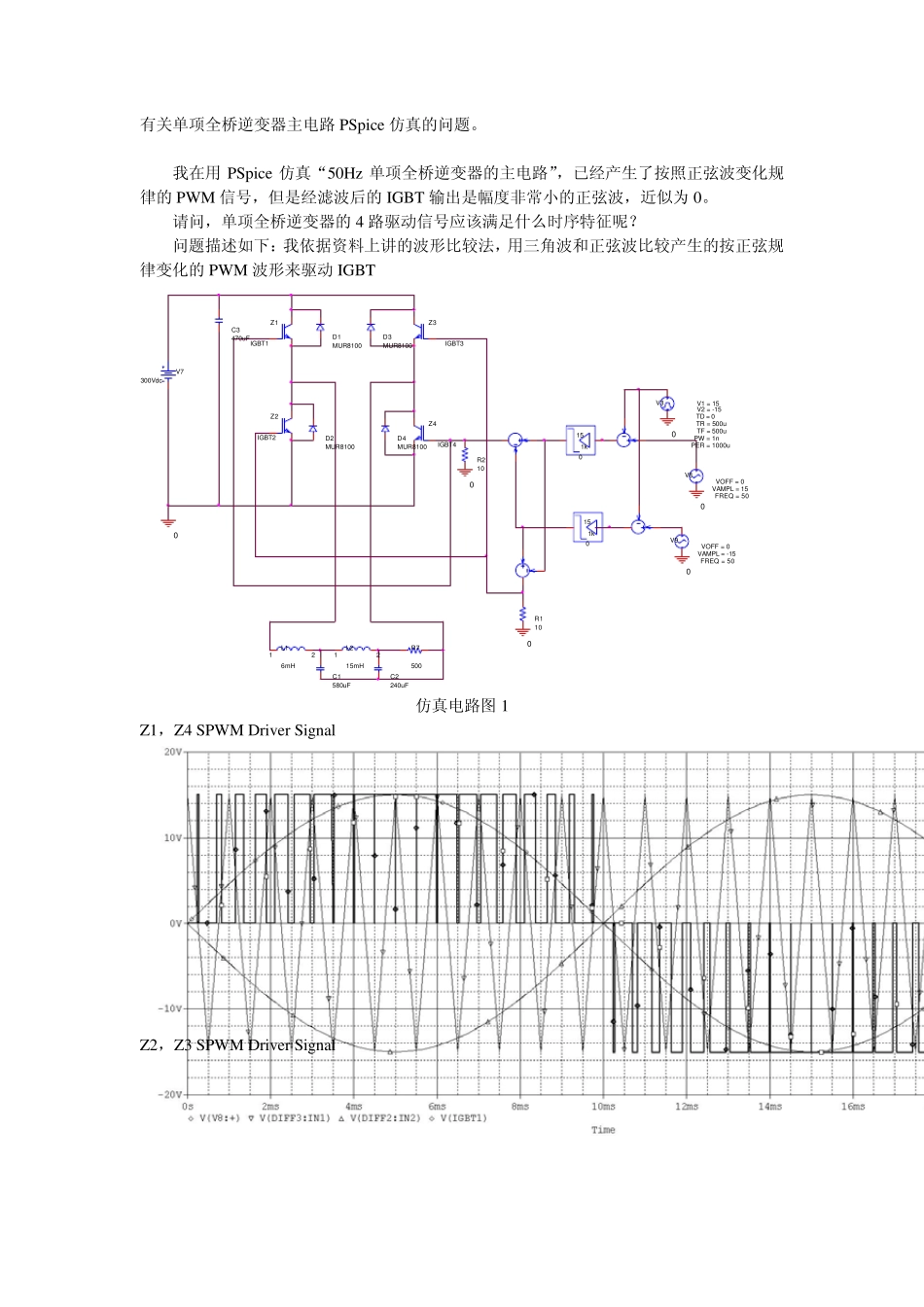

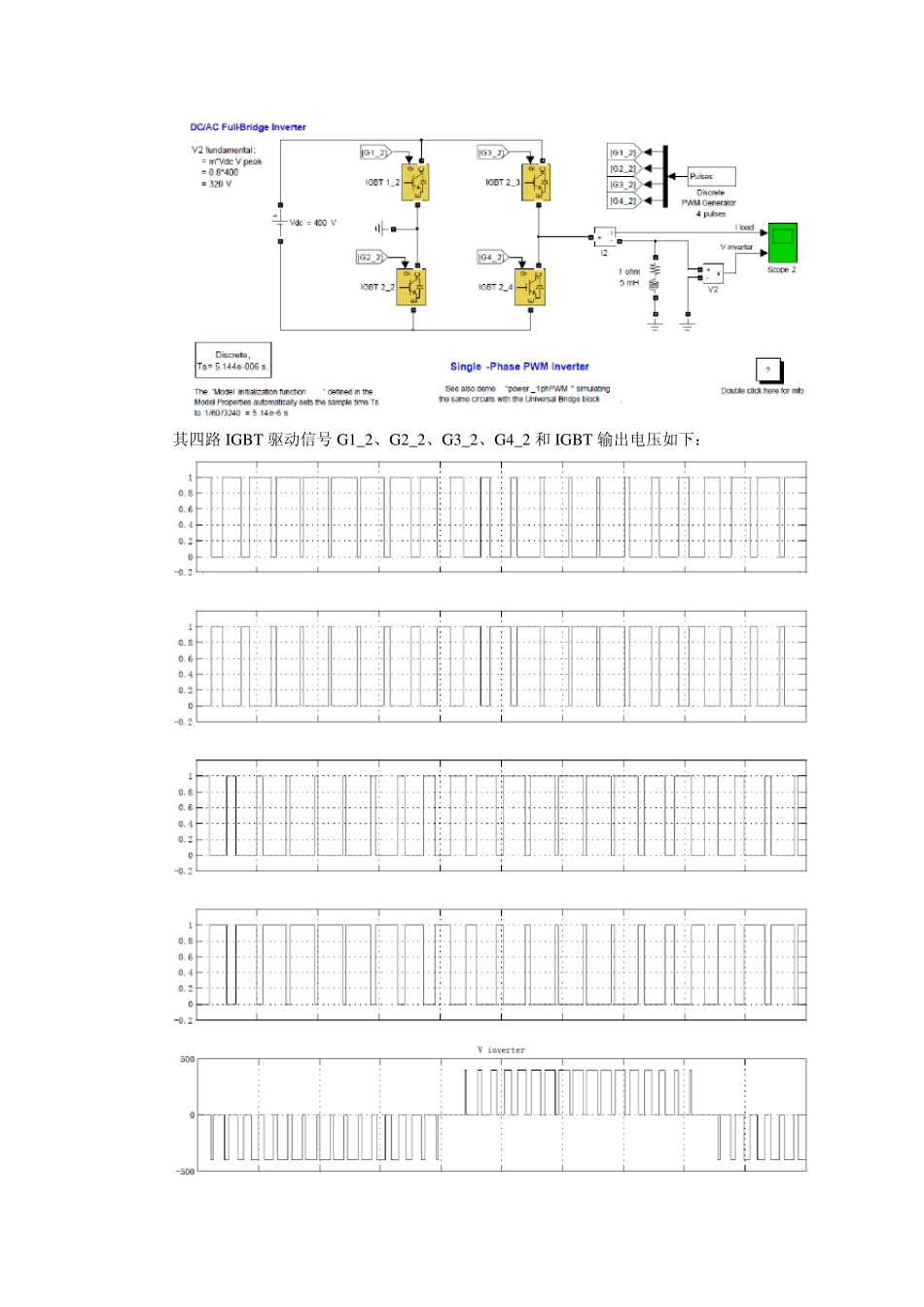

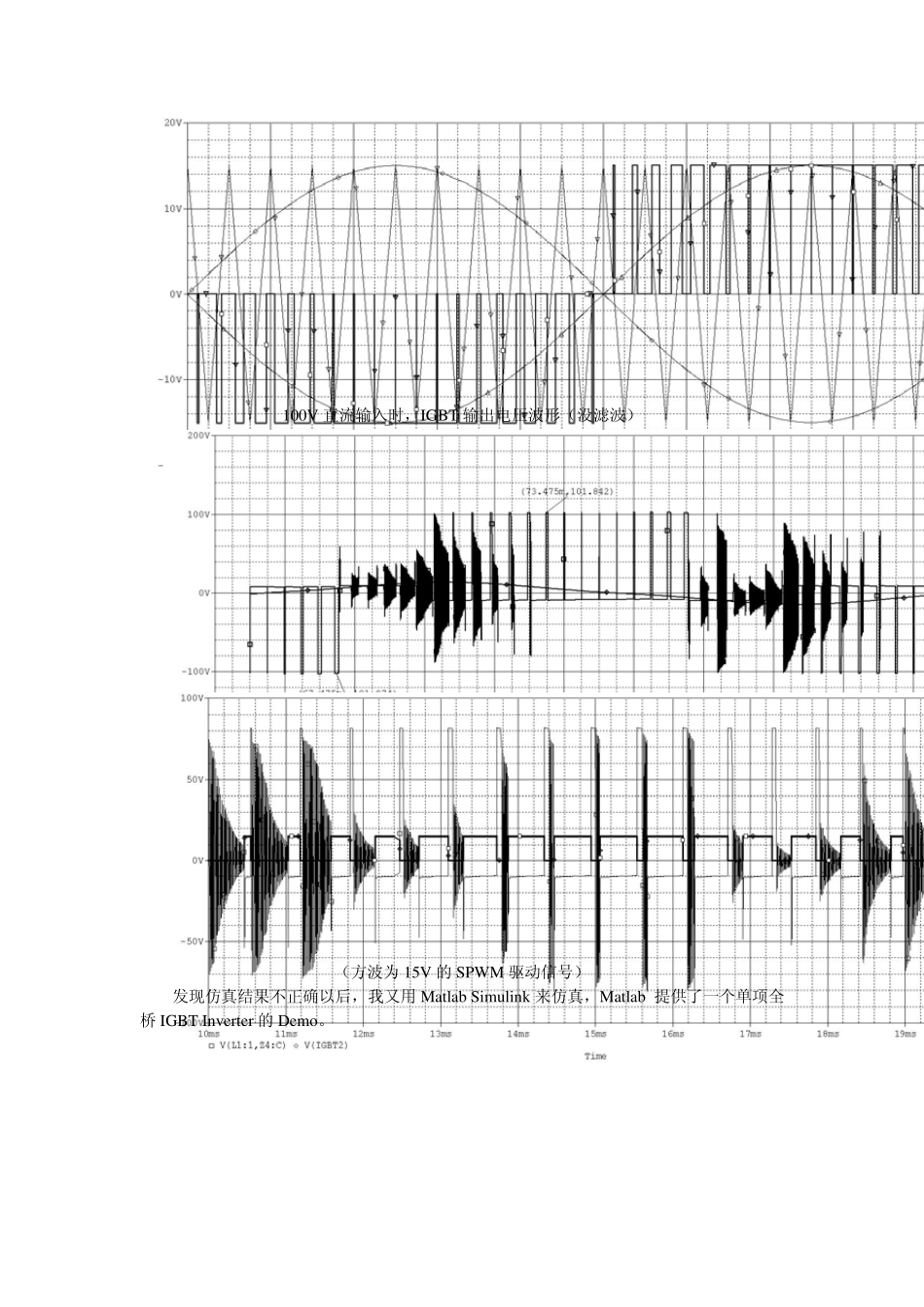

有关单项全桥逆变器主电路PSpice 仿真的问题。 我在用PSpice 仿真“50Hz 单项全桥逆变器的主电路”,已经产生了按照正弦波变化规律的PWM 信号,但是经滤波后的IGBT 输出是幅度非常小的正弦波,近似为 0。 请问,单项全桥逆变器的4 路驱动信号应该满足什么时序特征呢? 问题描述如下:我依据资料上讲的波形比较法,用三角波和正弦波比较产生的按正弦规律变化的PWM 波形来驱动 IGBT V7300VdcV8FREQ = 50VAMPL = 15VOFF = 000D1MUR8100D3MUR81000D2MUR8100V9FREQ = 50VAMPL = -15VOFF = 0D4MUR8100R1100IGBT30R210IGBT2L215mH12V3TD = 0TF = 500uPW = 1nPER = 1000uV1 = 15TR = 500uV2 = -15C1580uFC2240uFL16mH120IGBT1R75001k1501k150Z1Z2Z3Z4C3470uFIGBT4 仿真电路图 1 Z1,Z4 SPWM Driver Signal Z2,Z3 SPWM Driver Signal 100V 直流输入时,IGBT 输出电压波形(没滤波) (方波为15V 的SPWM 驱动信号) 发现仿真结果不正确以后,我又用Matlab Simu link 来仿真,Matlab 提供了一个单项全桥IGBT Inv erter 的Demo。 其四路IGBT 驱动信号G1_2、G2_2、G3_2、G4_2 和 IGBT 输出电压如下: 其中上下两个桥臂的驱动信号互为相反。我再用“与”运算观察一个周期内的等效 PWM驱动信号,即将 G1_2 和 G4_2 与运算、G2_2 和 G3_2 与运算,结果如下: 由此,我得到结论。我用PSpice 仿真时获得的SPWM 波形与 Matlab IGBT Inv erter Demo的SPWM 等效波形是相同的。同时我在 Matlab 中修改 IGBT 的驱动信号,发现用上图的与运算后的SPWM 等效波形驱动IGBT 获得的结果也是错误的,IGBT 输出入下图所示。 由此,为了获得与 Matlab IGBT Inv erter Demo 中相等效的4 路 SPWM 驱动信号。我继续修改 PSpice 仿真中SPWM 驱动信号波形。 新的仿真电路图如下: TitleSizeDocument NumberRevDate:SheetofA11Monday, Nov ember 08, 2010IGBT2L215mH12C41uFC51uFC1580uFC2240uFL16mH120IGBT1R750KZ1Z2Z3Z4C3470uF0R14100R1510V+VVV-0R16100R17100V10FREQ = 50VAMPL = 15VOFF = 0000V11FREQ = 50VAMPL = -15VOFF = 00V6TD = 0TF = 1nPW = 10mPER = 20mV1 = 15TR = 1nV2 = 0V7TD = 0TF = 250uPW = 1nPER = 500uV1 = 0TR = 250uV2 = 201k1501k150V12TD = 0TF = 1nPW = 10mPER = 20mV1 = 0TR = 1nV2 = 150V8FREQ = 50VAMPL = 15VOFF = 0000V9FREQ = 50VAMPL = -15VOFF = 00V5TD = 0TF = 1nPW = 10mPER = 20mV1 = 15TR = 1nV2 = 0V3TD = 0TF = 250uPW = 1nPER = 500uV1 = 0TR = 250uV2 = 201k1501k150V4TD = 0TF = 1nPW = 10mPER = 20mV1 = 0TR = 1nV2 = 15V13200VdcD1MUR8100D3MUR8100D2MUR8100D4MUR8100 Z1、Z2、Z3、Z4 PWM 驱动信号如下:Z1 与Z2 互补,Z3 与Z4 互补,Z3、Z4 分别比Z1、Z2 延迟60°。 输出波形 滤波后的输出 麻烦了解IGBT Inv erter 的大神帮忙看看,我的SPWM 驱动信号应该怎么调整。不胜感激。
