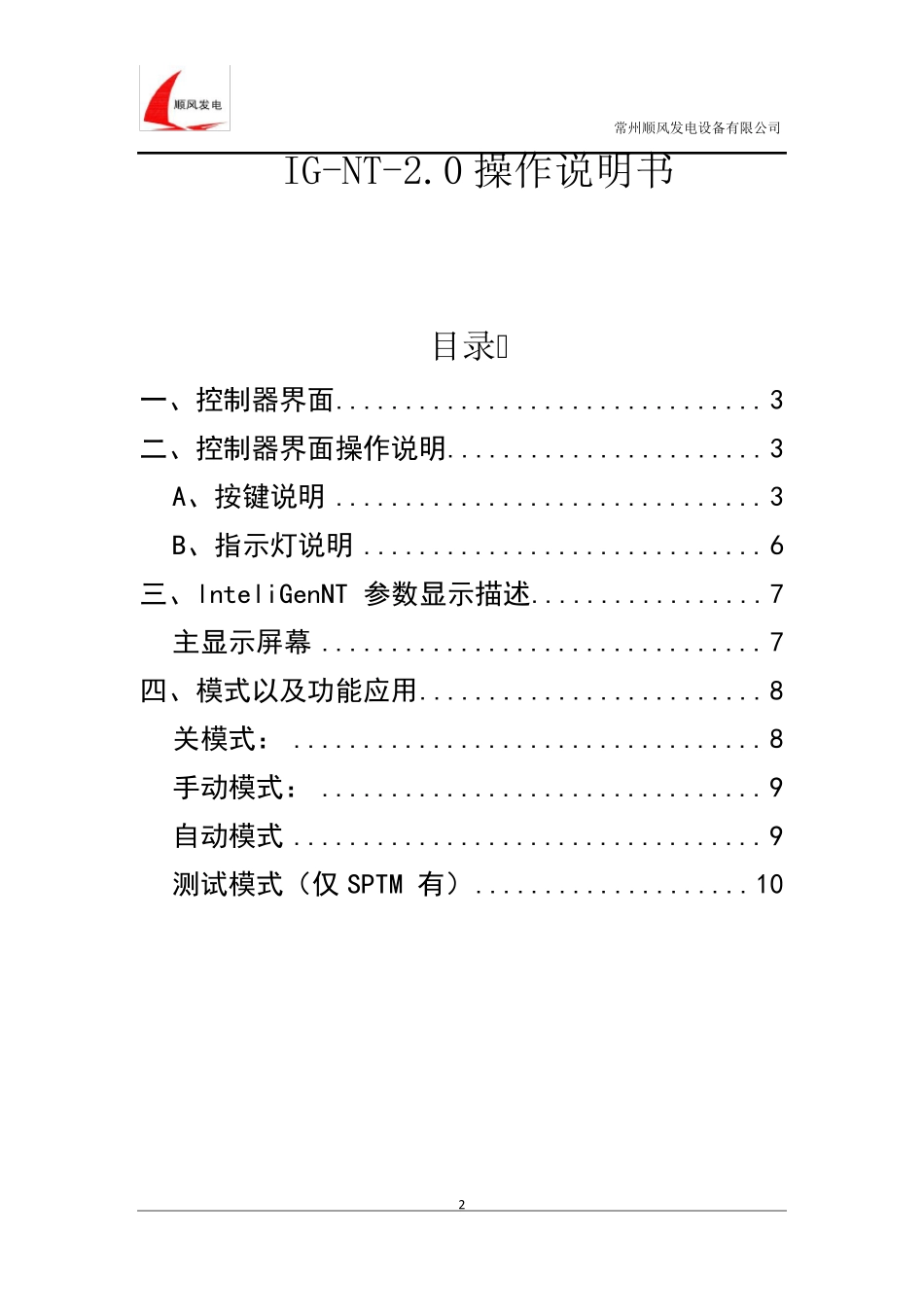

常州顺风发电设备有限公司 1 IG-NT-2.0 操作说明书 ` 常州顺风发电设备有限公司 2013 年 常州顺风发电设备有限公司 2 IG-NT-2.0 操作说明书 目录 一、控制器界面............................... 3 二、控制器界面操作说明....................... 3 A、按键说明 ............................... 3 B、指示灯说明 ............................. 6 三、lnteliGenNT 参数显示描述................. 7 主显示屏幕 ................................ 7 四、模式以及功能应用......................... 8 关模式： .................................. 8 手动模式： ................................ 9 自动模式 .................................. 9 测试模式（仅 SPTM 有） .................... 10 常州顺风发电设备有限公司 3 一、控制器界面 二、控制器界面操作说明 A 、按键说明 1、MODE→ 向前改变发电机组的运行模式 关→手动→自动→测试。 2、←MODE 向后改变发电机组的运行模式 关←手动←自动←测试。 3、HORN RESET 解除蜂鸣器报警（声音报警） 常州顺风发电设备有限公司 4 4、FAULT RESET 故障报警复位按钮 5、START 在手动模式里的发电机组启动按钮 6、STOP 在手动模式里的发电机组停止按钮 7、 MCB ON/OFF 在手动模式里的市电开关的合闸（同步）/分闸按钮 8、 GCB ON/OFF 在手动模式里的发电机组开关的合闸（同步）/分闸按钮 9、ESC 位置 作用 显示屏幕 故障清单 到菜单屏幕 设定选项 到菜单屏幕里面的设定选项点的一览表 设定值 改变设定值 历史记录 到菜单屏幕 FastEdit 快速编辑通道 (以前的测量屏幕没有变化) 语言选择 语言屏幕出口（菜单） 无保存 10、↑ 设定点选择，选择屏幕，选择历史记录或更改设定参数。 11、↓ 设定点选择，选择屏幕，选择历史记录或更改设定参数。 常州顺风发电设备有限公司 5 12、→移动查看历史记录，增加5%的设定值（取决于设定值的范围），从报警返回列表。 13、←移动查看历史记录，增加5%的设定值（取决于设定值的范围），从测量屏幕查看故障清单。 14、ENTER 位置 作用 菜单屏幕 到菜单项目里选择（扩展 I/O口或扩展 CU） 显示屏幕 故障清单 去 FastEdit 屏幕（按住 4S 键）则有可能选择设定值调整（通常是 SPTM 基本负荷） 设定值 到选项设定点里面 历史记录 转...
