iPad拆机图解教程

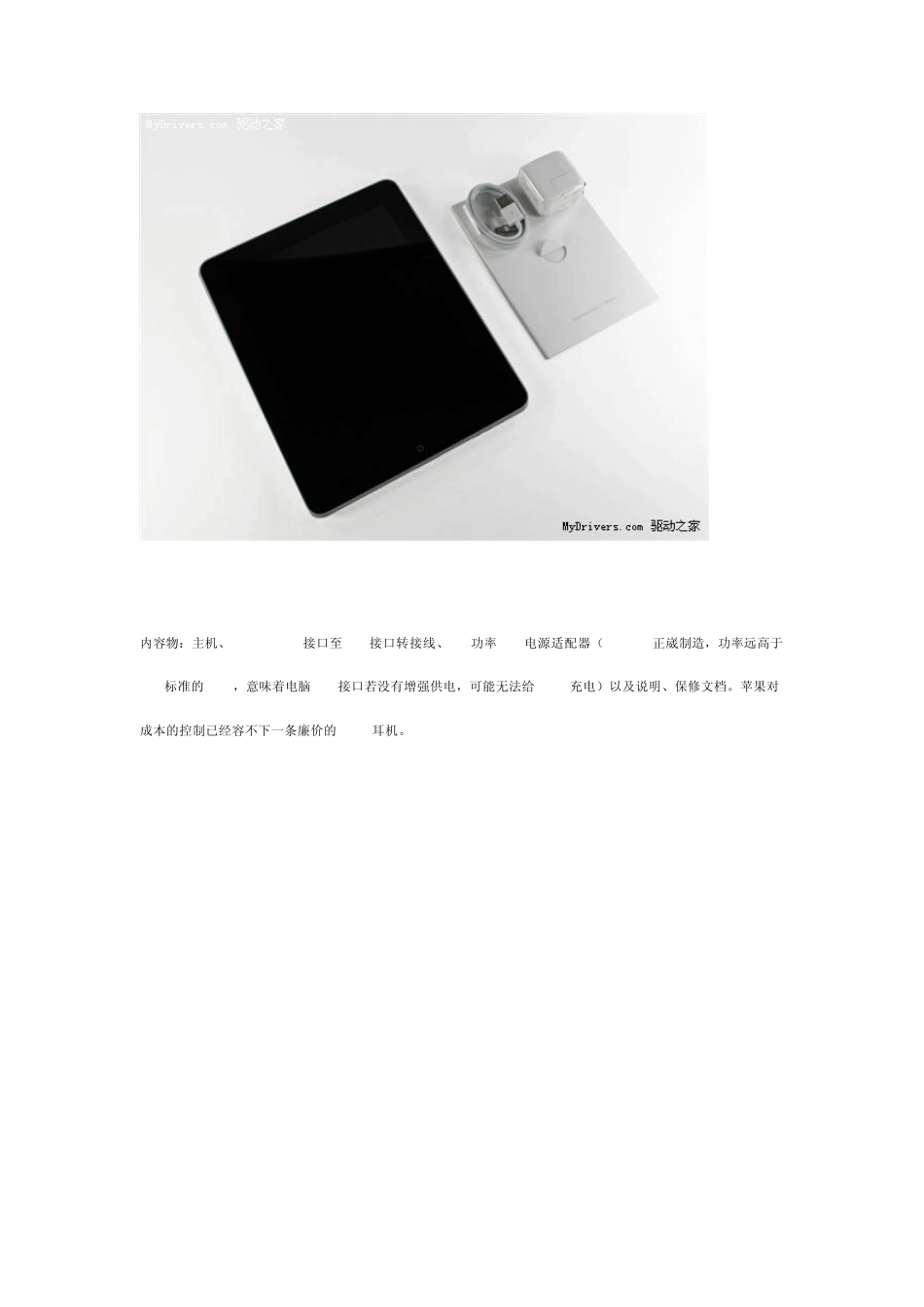

iPad 拆机图解教程 投递：iFixit 发布时间：2011年03月31日 点击数： 1926 【字体：小 大】 iPad是苹果的优秀产品，其工业设计无人能及，所以要怎么拆iPad也是一门技术，这里提供的iPad拆机图解是国外专业的维修网站iFixit提供的彻底的iPad拆解过程。而且拆机教程的最后我们附有专业的iPad拆机视频。 相信这样你应该会深入的了解iPad的内容构造和内部元器件的构成。 近年来苹果名片式的简单包装箱 内容物：主机、30pin iPod接口至 USB接口转接线、10W功率 USB电源适配器（Foxlink正崴制造，功率远高于USB标准的 2.5W，意味着电脑 USB接口若没有增强供电，可能无法给 iPad充电）以及说明、保修文档。苹果对成本的控制已经容不下一条廉价的 iPod耳机。 最新的一枚苹果 这样才像样嘛！ iPad尺寸为242.8x189.7x13.4mm，重680g。 一体化铝制背盖 第一代 iPad和第一代iPod 厚度比较 iPad、旧款 MacBook Pro和用来做反面典型的戴尔 inspiron。 和往常一样，你在 iPad外壳上找不到哪怕一颗螺钉。因此拆解还是要从撬棒开始。 掀起前面板（屏幕） 首先映入眼帘的就是那两块硕大的锂电池。 基本上，所谓的拆解已经结束了。不过以上过程也需要小心，草草打开的话现在很可能已经断掉多条排线了。 iPad的正反两部分 惊人的是，正面部分和背面部分的重量均为接近350g。连这里的重量分配都是如此平衡。 前面板部分 背盖部分，右上角的空白就是为WiFi+3G版本中的3G模块预留的空间。 投递：iFixit 发布时间：2011年03月31日 点击数： 1926 【字体：小 大】 断开屏幕数据线 断开与电源、音量和屏幕旋转锁定按钮的连线。 主板由螺丝固定。在如此小的距离下使用螺丝固定主板，这对于苹果来说还是第一次。 主板 背面，标注由AT&S（奥地利技术及系统技术公司，欧洲最大印刷电路板制造商）制造，这在之前苹果产品的PCB上也是罕见的。 主板宽度为11厘米左右，约占整机宽度的60%。 投递：iFixit 发布时间：2011年 03月 31日 点击数： 1926 【字体：小 大】 移除主板上的屏蔽罩。 可以看到，主板上的芯片标识已经和之前的样机有了明显区别。苹果 Apple A4处理器编号为 N26CGM0T 1007 APL0398 33950084 YNL184A2 1004 K4X2G643GE。查询可知，K4X2是三星 DRAM内存颗粒的编码。这或许已经证明了Apple A4仍为三星制造，或是至少其内部集成了三星的DRAM。另外，编号中的1007和1004两个数字应该意味着这颗处...
