IQFLEX仪器的校准

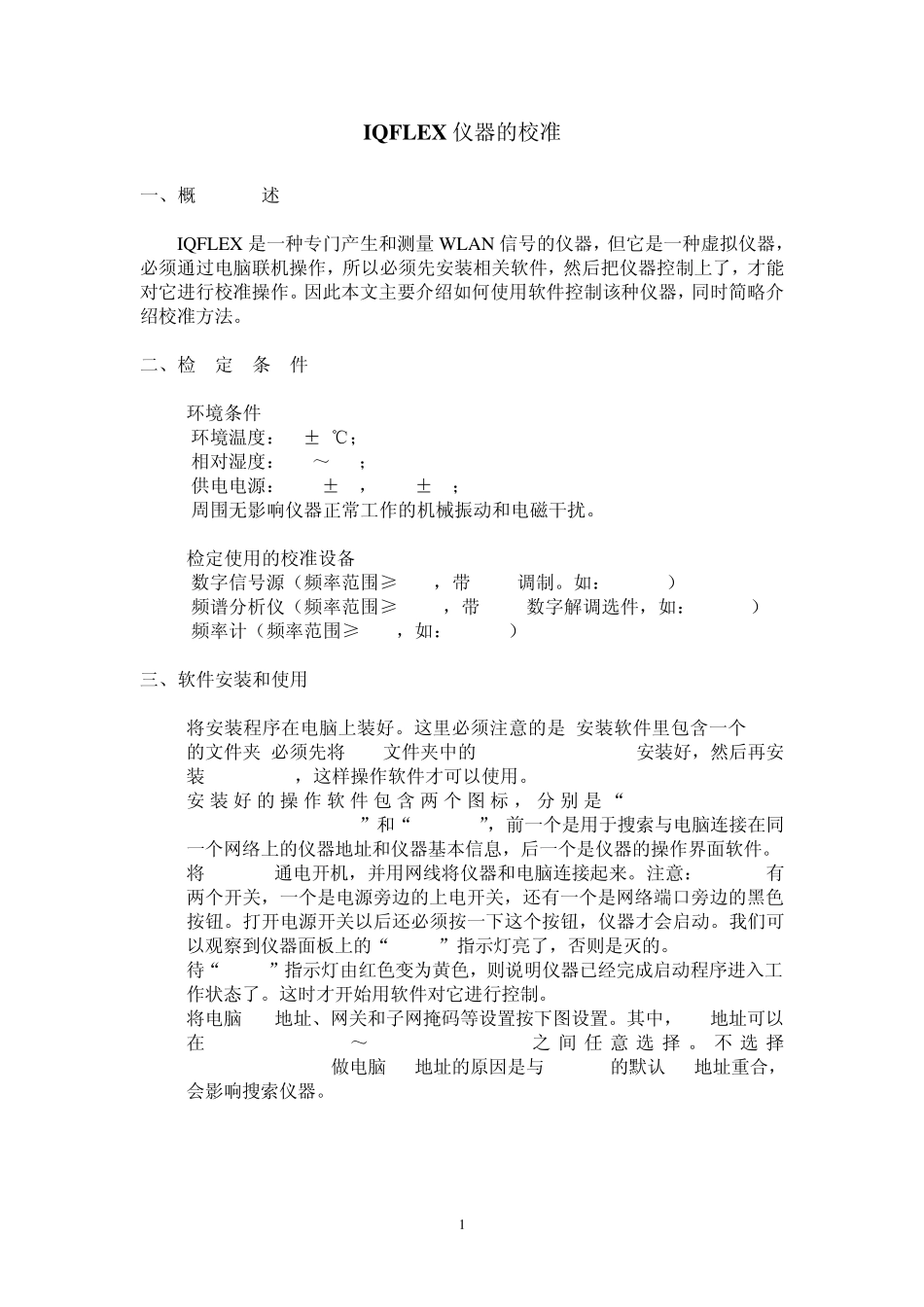

1 IQFLEX 仪器的校准 一、概 述 IQFLEX是一种专门产生和测量WLAN 信号的仪器，但它是一种虚拟仪器，必须通过电脑联机操作，所以必须先安装相关软件，然后把仪器控制上了，才能对它进行校准操作。因此本文主要介绍如何使用软件控制该种仪器，同时简略介绍校准方法。 二、检 定 条 件 2.1 环境条件 2.1.1环境温度：20±5℃； 2.1.2相对湿度：45%～75%； 2.1.3供电电源：220V±2%，50Hz±2%； 2.1.4周围无影响仪器正常工作的机械振动和电磁干扰。 2.2 检定使用的校准设备 2.2.1数字信号源（频率范围≥6GHz，带 WLAN调制。如：E4438C） 2.2.2频谱分析仪（频率范围≥18GHz，带 WLAN数字解调选件，如：E4440A） 2.2.3频率计（频率范围≥6GHz，如：53152A） 三、软件安装和使用 3.1 将安装程序在电脑上装好。这里必须注意的是:安装软件里包含一个 MCR的文件夹,必须先将 MCR文件夹中的MCRInstaller.msi安装好，然后再安装setup.exe，这样操作软件才可以使用。 3.2 安装好 的操作软件包 含 两 个 图 标 ，分 别 是“ IQtest Solutions Administration Tool”和“IQdebug”，前一个是用于搜索与电脑连接在同一个网络上的仪器地址和仪器基本信息，后一个是仪器的操作界面软件。 3.3 将 IQFLEX通电开机，并用网线将仪器和电脑连接起来。注意：IQFLEX有两个开关，一个是电源旁边的上电开关，还有一个是网络端口旁边的黑色按钮。打开电源开关以后还必须按一下这个按钮，仪器才会启动。我们可以观察到仪器面板上的“POWER”指示灯亮了，否则是灭的。 3.4 待“POWER”指示灯由红色变为黄色，则说明仪器已经完成启动程序进入工作状态了。这时才开始用软件对它进行控制。 3.5 将电脑IP地址、网关和子网掩码等设置按下图设置。其中，IP地址可以在192.168.100.2～ 192.168.100.253之 间 任 意 选 择 。不 选 择192.168.100.254做电脑IP地址的原因是与 IQFLEX的默认 IP地址重合，会影响搜索仪器。 2 3 3.6 双击“IQtest Solutions Administration Tool”,电脑上出现的软件界面窗口如上图所示。通过这个软件，我们可以确认仪器和电脑是否真正连接起来，即仪器对电脑上的操作是否有响应。窗口左半部用于陈列自动搜索到的与电脑连接在同一网络的 IQFLEX的基本信息。窗口右半部用于手动搜索仪器。 3.7 窗口上部中央有三个小按钮，分别是“SCAN...”、“SET RANGE...”和“CLEAR LIST”。点击“SET...
