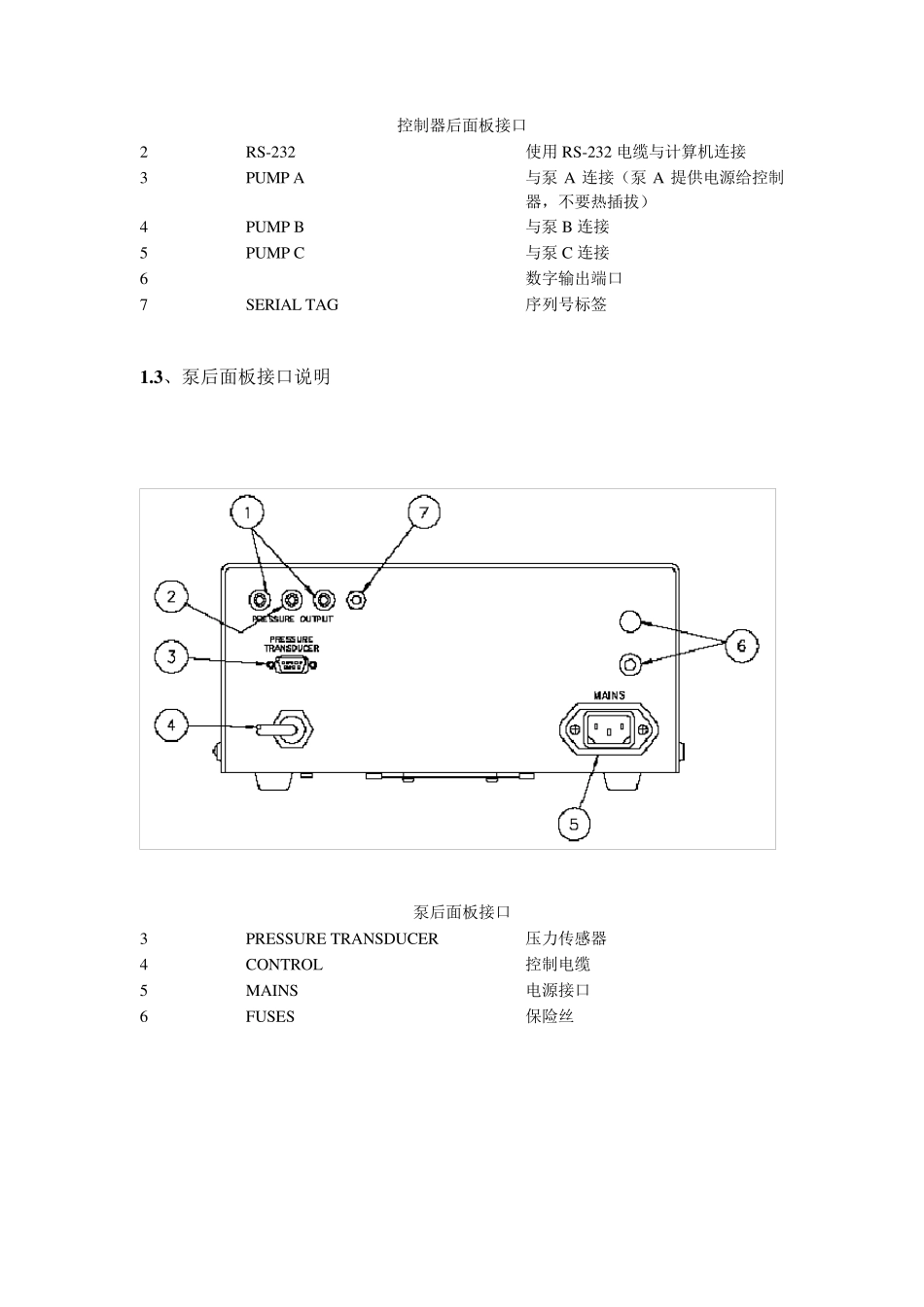

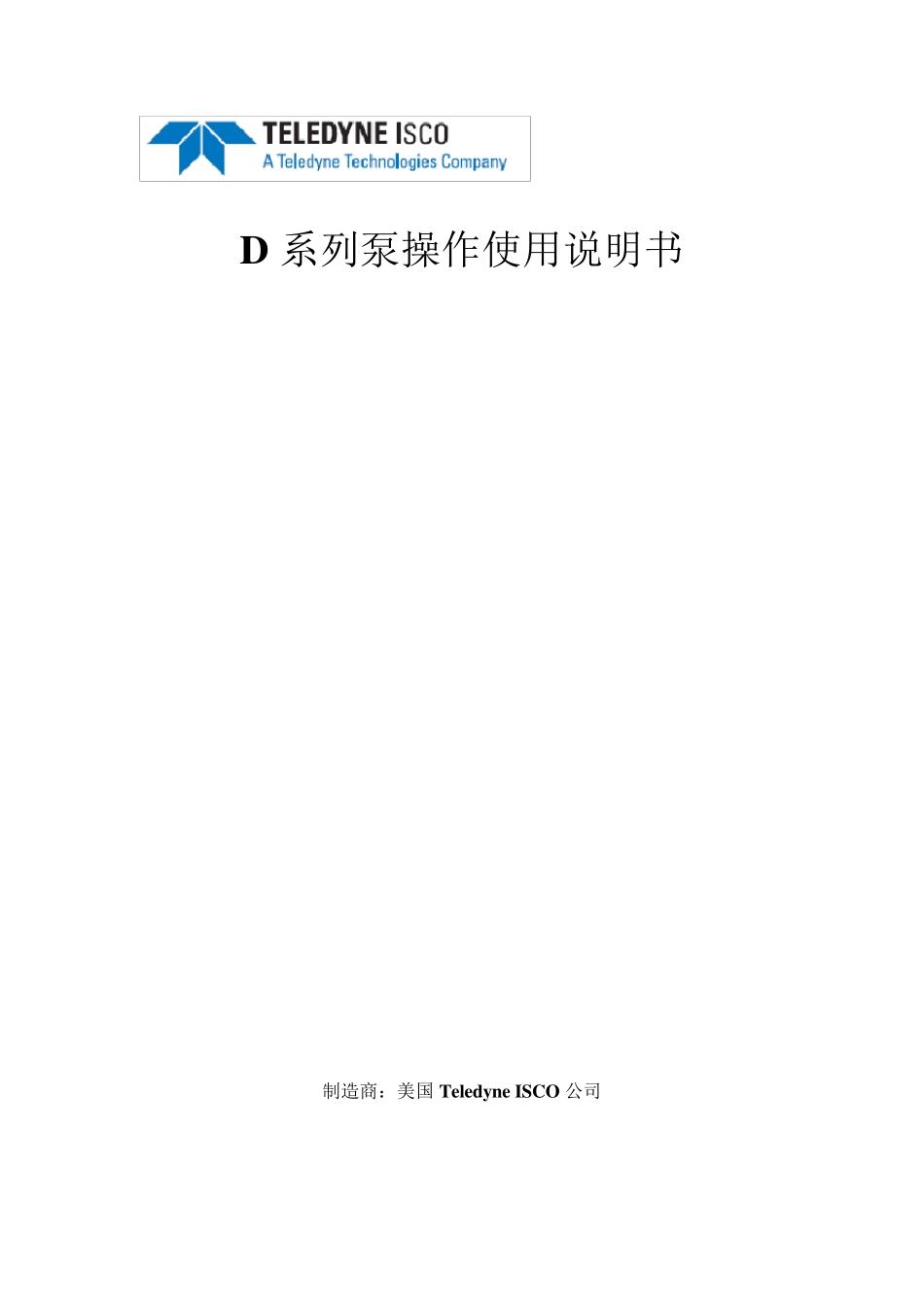

D 系列泵操作使用说明书 制造商:美国 Teledyne ISCO 公司 1 .1 、控制器按键说明 泵控制器按键功能 ON/STANDBY 控制器开关 A,B,C,D 选择对应液晶上的选项 PRGM GRAD 程序控制模式 CONST PRESS 恒压工作模式(单泵) CONST FLOW 恒流工作模式(单泵) STORE 程序控制模式---保存 LIMITS 设置最大、最小压力流量限制 RAPID PRESS 加速至压力点 RECALL 程序控制模式---读取 ACC CTRL 数字端口控制 (手动控制阀的关闭) ZERO PRESS 压力值置零(压力允许范围-750PSI~750PSI) CLEAR ENTRY 清除数值 MENU 主菜单 HELP 帮助 HOLD 程序控制模式---暂停 REFILL 回填 RUN 运行 STOP 停泵 ENTER 确定输入的数值 NUMBER KEYS 数字键 1 .2 、控制器后面板接口说明 控制器后面板接口 2 RS-232 使用RS-232 电缆与计算机连接 3 PUMP A 与泵A 连接(泵A 提供电源给控制器,不要热插拔) 4 PUMP B 与泵B 连接 5 PUMP C 与泵C 连接 6 数字输出端口 7 SERIAL TAG 序列号标签 1 .3 、泵后面板接口说明 泵后面板接口 3 PRESSURE TRANSDUCER 压力传感器 4 CONTROL 控制电缆 5 MAINS 电源接口 6 FUSES 保险丝 2 .1 、控制器液晶显示: 第一行 无论什么工作模式,第一行显示功能不变。 Active Pump:当前运行泵 Current Mode:当前工作模式,CP 恒压,CF 恒流 Actual Flow Rate:实际流量 Actual Pressure:实际压力 Volume Remaining:泵钢体内剩余体积 第二行 第二行显示内容根据工作模式不同而改变。 Status:工作状态 Step of program running or loaded file number:程序运行步骤或载入的文件号 Elapsed Time:工作时间 第三行 Rate:速率 Final Pressure:最终压力值 Current Pressure:当前压力值 Ending Time:终止时间 2.2、参数 主菜单有三个参数页面。 菜单选择 使用数字按键进行菜单选择。例如选项 “1.UNITS.” ,按数字键‘1’可选择选项‘ UNITS’。 软件选项 按字母A-D按键,选择字母上方对应的选项进行设置。 按键选项 控制器面板左边可以设定单泵的工作模式、设限、回填等等。 数值设定 使用数字按键进行数值设定,当需要数值设定时,显示屏会出现闪烁的内容进行提示。 2.3、主菜单 按控制面板上的橙色按键‘MENU’选择菜单,使用数字按键选择对应的选项,按‘A’键向下翻页,按‘D’键返回...
