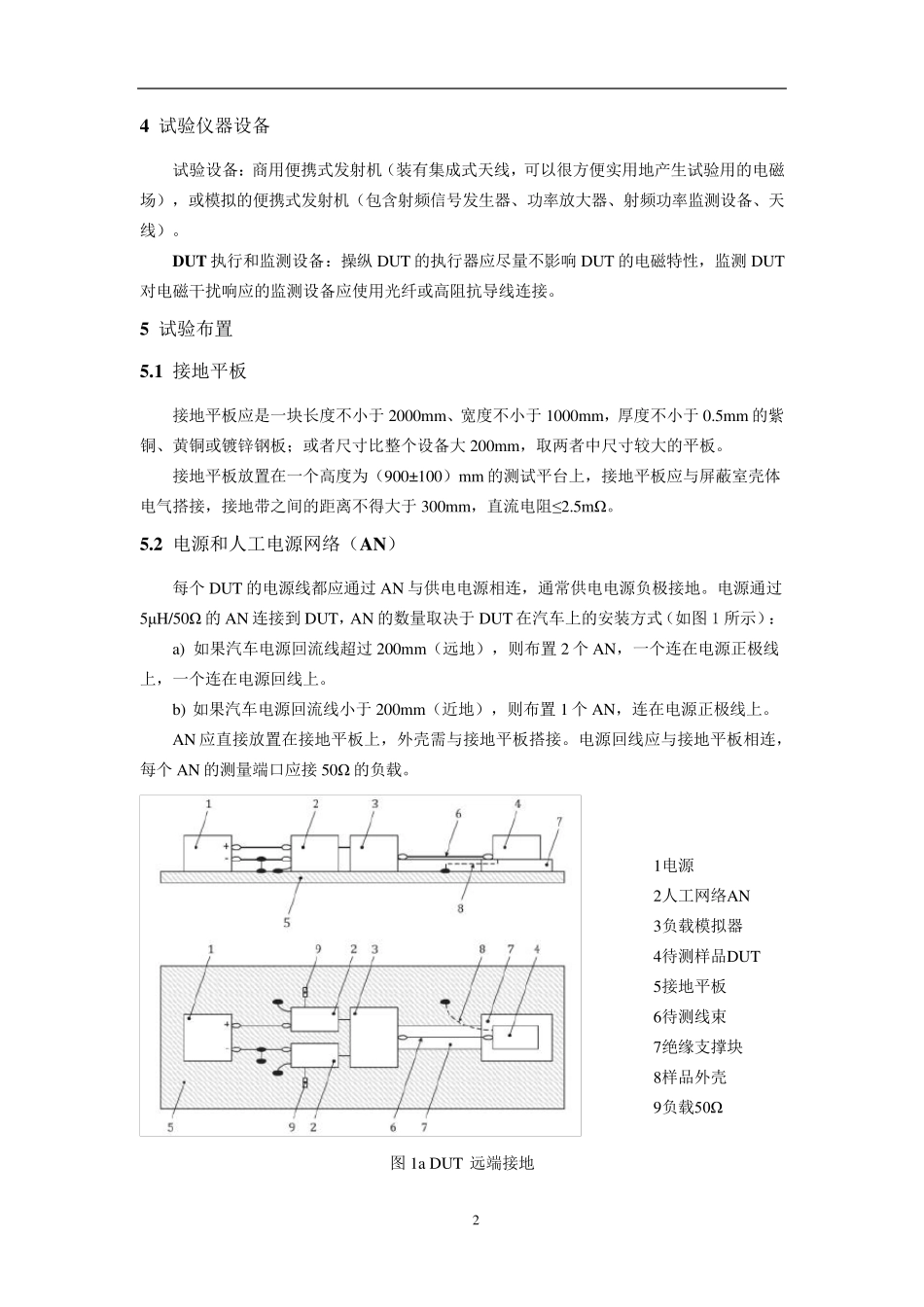

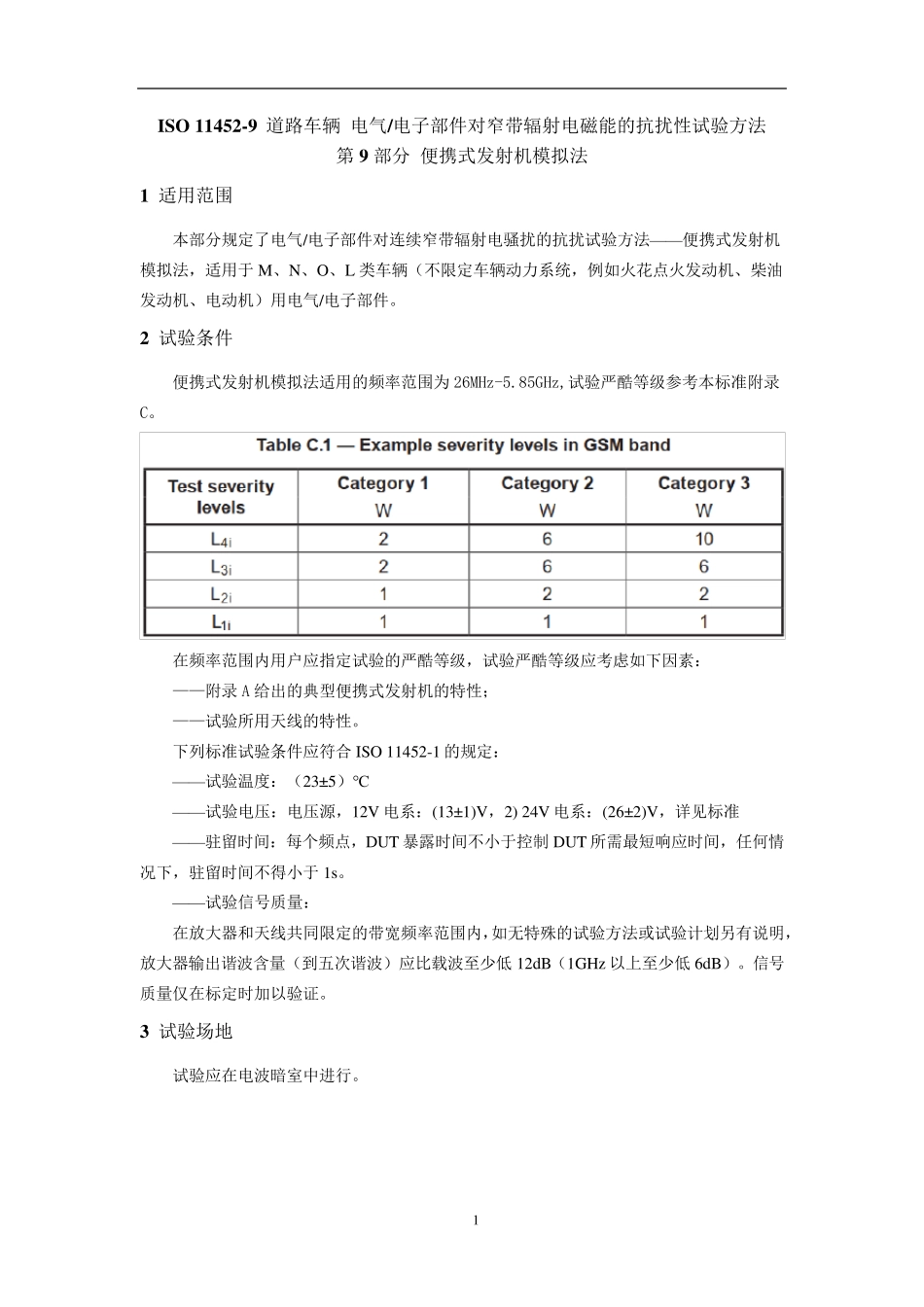

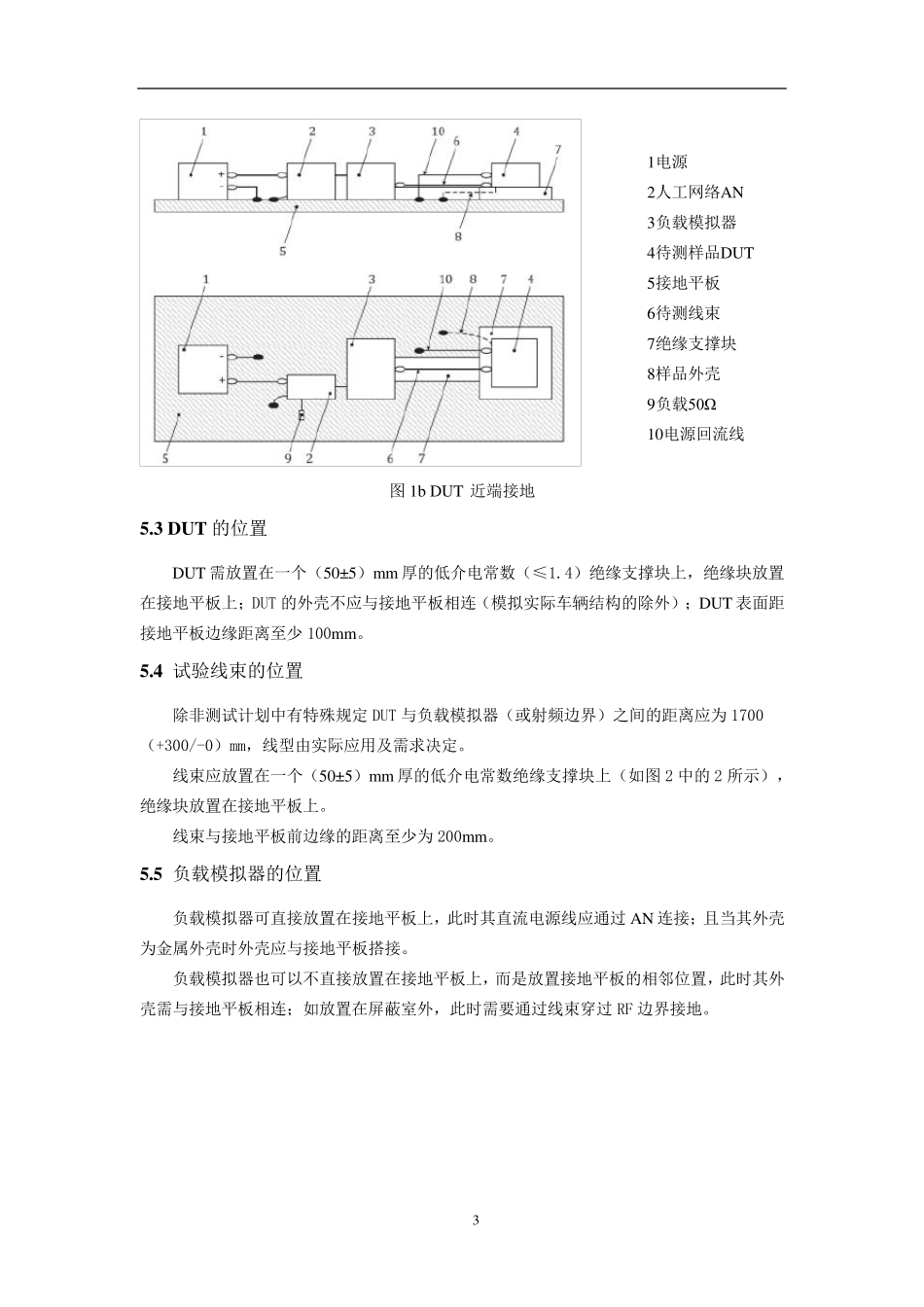

1 ISO 11452-9 道路车辆 电气/电子部件对窄带辐射电磁能的抗扰性试验方法 第9 部分 便携式发射机模拟法 1 适用范围 本部分规定了电气/电子部件对连续窄带辐射电骚扰的抗扰试验方法——便携式发射机模拟法,适用于M、N、O、L 类车辆(不限定车辆动力系统,例如火花点火发动机、柴油发动机、电动机)用电气/电子部件。 2 试验条件 便携式发射机模拟法适用的频率范围为26MHz-5.85GHz,试验严酷等级参考本标准附录C。 在频率范围内用户应指定试验的严酷等级,试验严酷等级应考虑如下因素: ——附录A 给出的典型便携式发射机的特性; ——试验所用天线的特性。 下列标准试验条件应符合 ISO 11452-1 的规定: ——试验温度:(23±5)℃ ——试验电压:电压源,12V 电系:(13±1)V,2) 24V 电系:(26±2)V,详见标准 ——驻留时间:每个频点,DUT 暴露时间不小于控制 DUT 所需最短响应时间,任何情况下,驻留时间不得小于1s。 ——试验信号质量: 在放大器和天线共同限定的带宽频率范围内,如无特殊的试验方法或试验计划另有说明,放大器输出谐波含量(到五次谐波)应比载波至少低12dB(1GHz 以上 至少低6dB)。信号质量仅 在标定时加 以验证 。 3 试验场 地 试验应在电波暗 室 中 进 行 。 2 4 试验仪器设备 试验设备:商用便携式发射机(装有集成式天线,可以很方便实用地产生试验用的电磁场),或模拟的便携式发射机(包含射频信号发生器、功率放大器、射频功率监测设备、天线)。 DUT 执行和监测设备:操纵 DUT 的执行器应尽量不影响 DUT 的电磁特性,监测 DUT对电磁干扰响应的监测设备应使用光纤或高阻抗导线连接。 5 试验布置 5.1 接地平板 接地平板应是一块长度不小于 2000mm、宽度不小于 1000mm,厚度不小于 0.5mm 的紫铜、黄铜或镀锌钢板;或者尺寸比整个设备大 200mm,取两者中尺寸较大的平板。 接地平板放置在一个高度为(900±100)mm 的测试平台上,接地平板应与屏蔽室壳体电气搭接,接地带之间的距离不得大于 300mm,直流电阻≤2.5mΩ。 5.2 电源和人工电源网络(AN) 每个 DUT 的电源线都应通过AN 与供电电源相连,通常供电电源负极接地。电源通过5μH/50Ω 的AN 连接到DUT,AN 的数量取决于 DUT 在汽车上的安装方式(如图1 所示): a) 如果汽车电源回流线超过200mm(远地),则布置 2 个 AN,一个连在电源正极线上,一个连在电源回线上。 b)...
