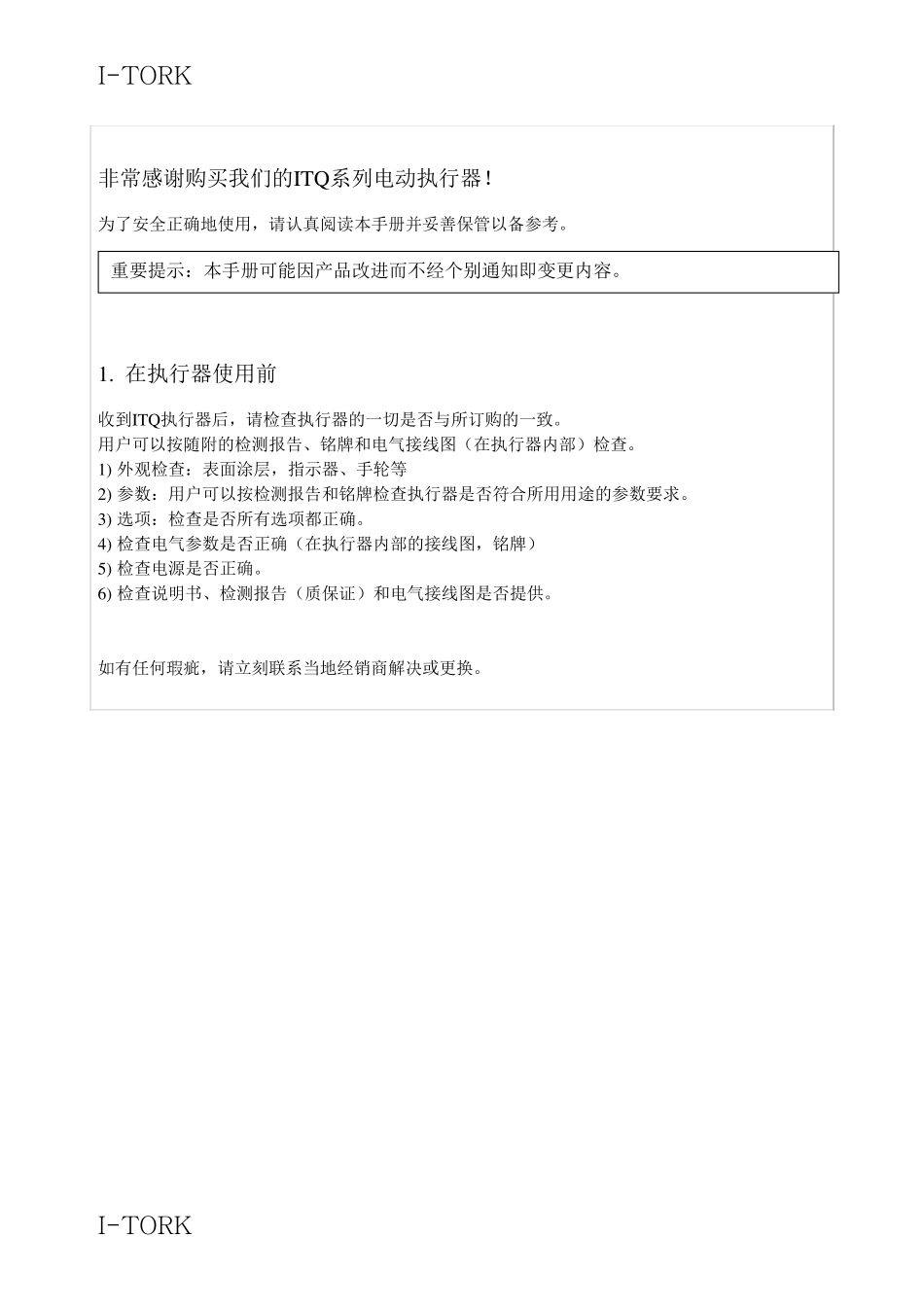

I-TORK I-TORK ITQ电动执行器安装使用手册 (ITQ-0100, 0160, 0240, 0350, 0500, 0800 1100, 1500, 2000 & 3000) I-TORK I-TORK 目录 1. 执行器使用前 … … .. 3 2. 关于ITQ执行器 … … … … 4 1) 内部&外部部件 2) 参数 3) 特性&结构 5) 可拆卸式驱动轴瓦 4) 安装底座(ISO5211) 5 6 7 3.选型与应用 … … . 8 4. 设置 … … .. 9 1) 手动运行 3) 扭矩开关 5) 指示器 2) 限位开关 4) 止动螺栓 10 5. 执行器在管道上的安装 … … … . 11 1) 执行器在管道上的位置 2) 执行器的安装方向 6. 电气接线 … … … . 12 1) 接线前 3) 确认执行器的转动方向 2) 电气接线 4) 试运行(电气) 7. 其它 … … … . 13 1) 改变执行器的转动方向(从开到关，从关到开) 2) 电位计设置 4) 设置用特殊工具 8．注意事项 3) 卡堵 14 9. 售后服务 … … … . 15 1) 免费售后服务 2) 用户付费售后服务 3) 故障查处 10. 维修保养 … … … . 16 1) 润滑 3) 维修保养 2) 定期运行 4) 其它 I-TORK I-TORK 非常感谢购买我们的ITQ系列电动执行器！ 为了安全正确地使用，请认真阅读本手册并妥善保管以备参考。 1. 在执行器使用前 收到ITQ执行器后，请检查执行器的一切是否与所订购的一致。 用户可以按随附的检测报告、铭牌和电气接线图（在执行器内部）检查。 1) 外观检查：表面涂层，指示器、手轮等 2) 参数：用户可以按检测报告和铭牌检查执行器是否符合所用用途的参数要求。 3) 选项：检查是否所有选项都正确。 4) 检查电气参数是否正确（在执行器内部的接线图，铭牌） 5) 检查电源是否正确。 6) 检查说明书、检测报告（质保证）和电气接线图是否提供。 如有任何瑕疵，请立刻联系当地经销商解决或更换。 重要提示：本手册可能因产品改进而不经个别通知即变更内容。 I-TORK I-TORK 2. ITQ 执行器 1)外部部件 ITQ0100 ~ ITQ1100 I-TORK I-TORK ITQ1500 ~ ITQ3000 I-TORK I-TORK 2) 内部部件 ITQ0160 ~ ITQ1100 ITQ1500 ~ ITQ3000 CAPACITORTERMINAL BLOCK ASSEMBLYMOTORTORQUE SWITCH ASSEMBLYLIMIT SWITCH ASSEMBLYPOTENTIOMETER ASSEMBLYCAPACITTERMINAL BLOCK ASSEMBLYMOTORTORQUE SWITCH ASSEMBLYLIMIT SWITCH ASSEMBLYPOTENTIOMETER ASSEMBLYI-TORK I-TORK 3)...
