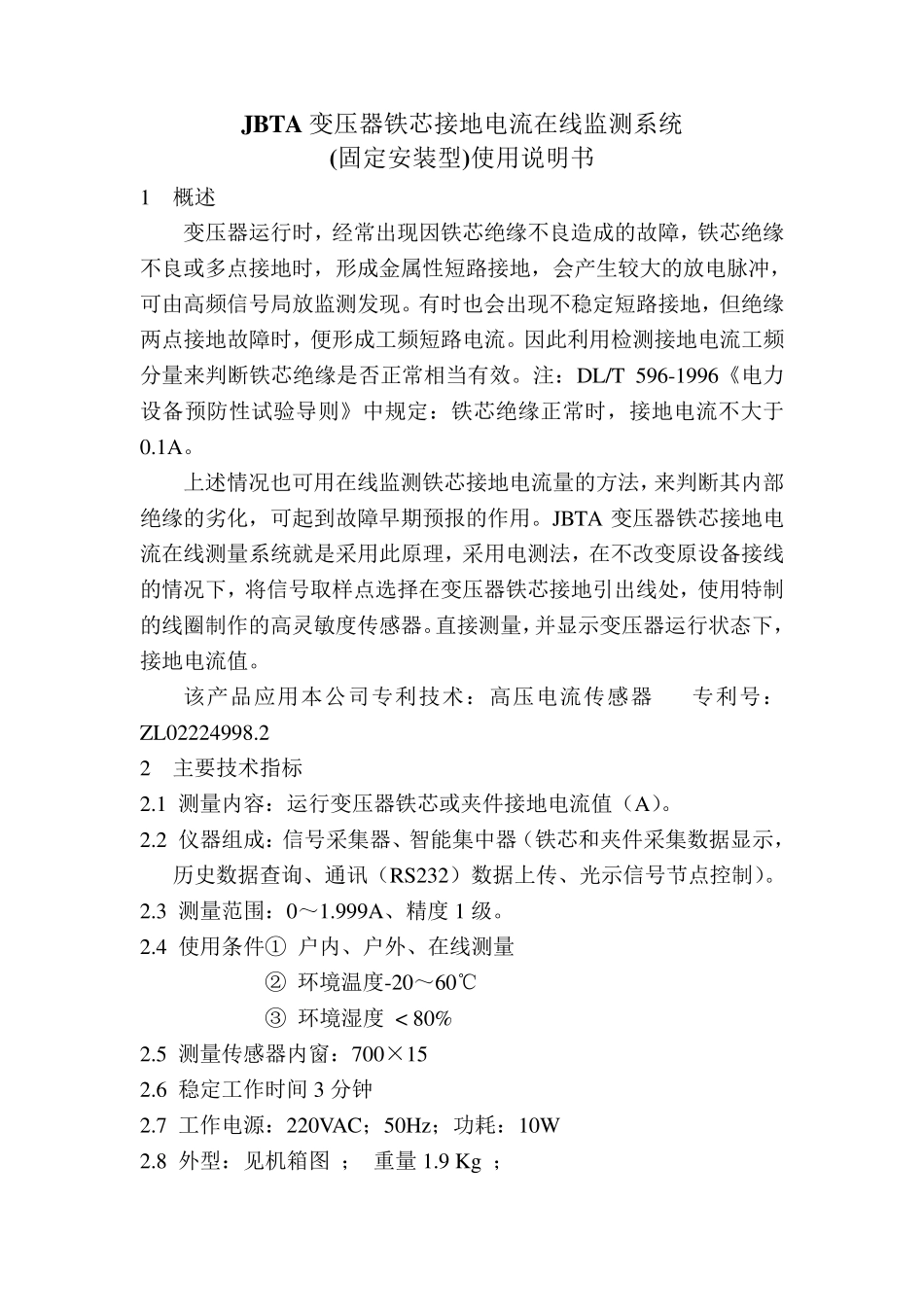

JBTA 变压器铁芯接地电流在线监测系统 (固定安装型)使用说明书 1 概述 变压器运行时，经常出现因铁芯绝缘不良造成的故障，铁芯绝缘不良或多点接地时，形成金属性短路接地，会产生较大的放电脉冲，可由高频信号局放监测发现。有时也会出现不稳定短路接地，但绝缘两点接地故障时，便形成工频短路电流。因此利用检测接地电流工频分量来判断铁芯绝缘是否正常相当有效。注：DL/T 596-1996《电力设备预防性试验导则》中规定：铁芯绝缘正常时，接地电流不大于0.1A。 上述情况也可用在线监测铁芯接地电流量的方法，来判断其内部绝缘的劣化，可起到故障早期预报的作用。JBTA 变压器铁芯接地电流在线测量系统就是采用此原理，采用电测法，在不改变原设备接线的情况下，将信号取样点选择在变压器铁芯接地引出线处，使用特制的线圈制作的高灵敏度传感器。直接测量，并显示变压器运行状态下，接地电流值。 该产品应用本公司专利技术：高压电流传感器 专利号：ZL02224998.2 2 主要技术指标 2.1 测量内容：运行变压器铁芯或夹件接地电流值（A）。 2.2 仪器组成：信号采集器、智能集中器（铁芯和夹件采集数据显示，历史数据查询、通讯（RS232）数据上传、光示信号节点控制）。 2.3 测量范围：0～1.999A、精度1 级。 2.4 使用条件① 户内、户外、在线测量 ② 环境温度-20～60℃ ③ 环境湿度 < 80% 2.5 测量传感器内窗：700×15 2.6 稳定工作时间 3 分钟 2.7 工作电源：220VAC；50Hz；功耗：10W 2.8 外型：见机箱图 ； 重量 1.9 Kg ； 2.9 安装：见安装图 3 箱内面板布置说明： （1）RS232 插座。（2）电源开关。（3）液晶显示。（4）触摸键盘。 4 集中器机箱外形图 L N G J1 J2 +5V 地 J3 J4 J5 J6 T+ T- R+ R- 以上接线端子定义见7.2 集中器接线说明： JBTA 变压器铁芯接地在线测量仪 恒成电力技术有限责任公司 视 窗 300 主视图 集中器 门锁 80 电源 光示或通讯 铁芯信号 夹件信号 箱体内面板 液晶显示 开关 保险 键盘 接线端子 5 采集器机箱外形图 铁芯地线 145 互感器 80 箱体 俯视图 45 30 JBT A 变压器铁芯接地电流在线监测装置 恒成电力技术有限责任公司 Φ 8 信号 电源 170 200 150 130 采集器 6 安装说明 6.1 采集器安装： 6.1.1 打开互感器另外半只，穿铁芯接地线或夹件接地线，用螺栓将所带附件固定在机箱互感器安装架上。 6.1....
