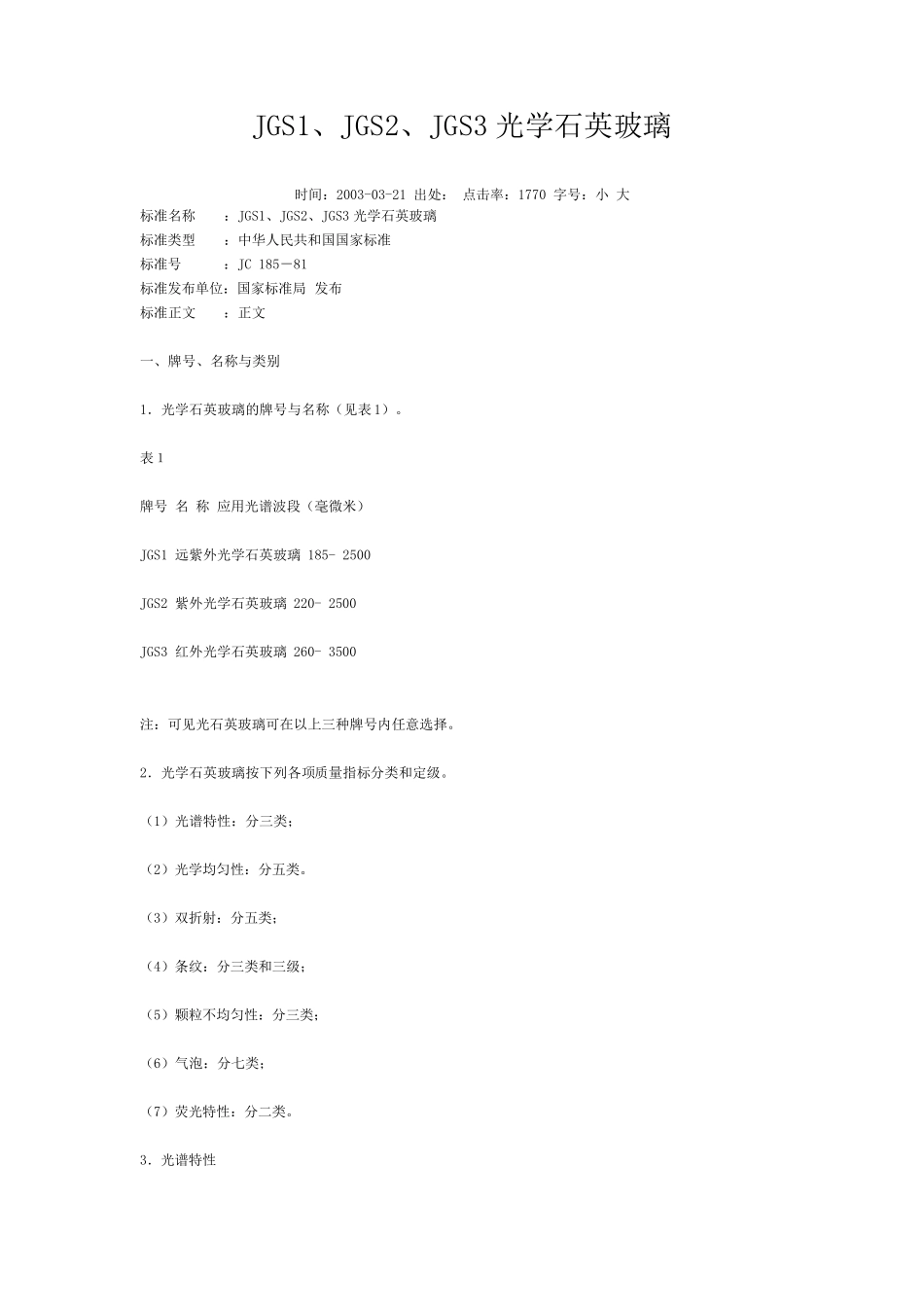

JGS1、JGS2、JGS3光学石英玻璃

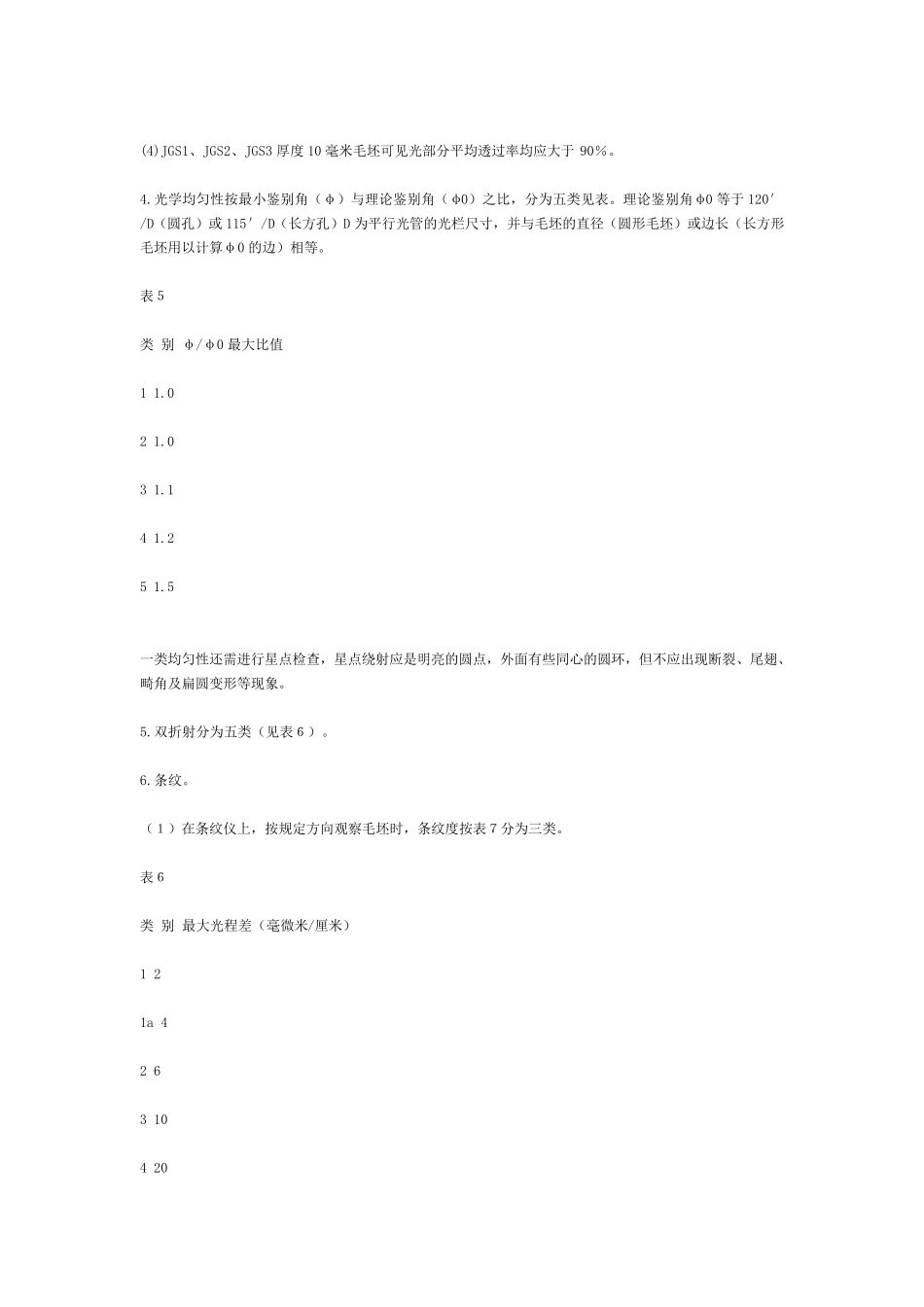

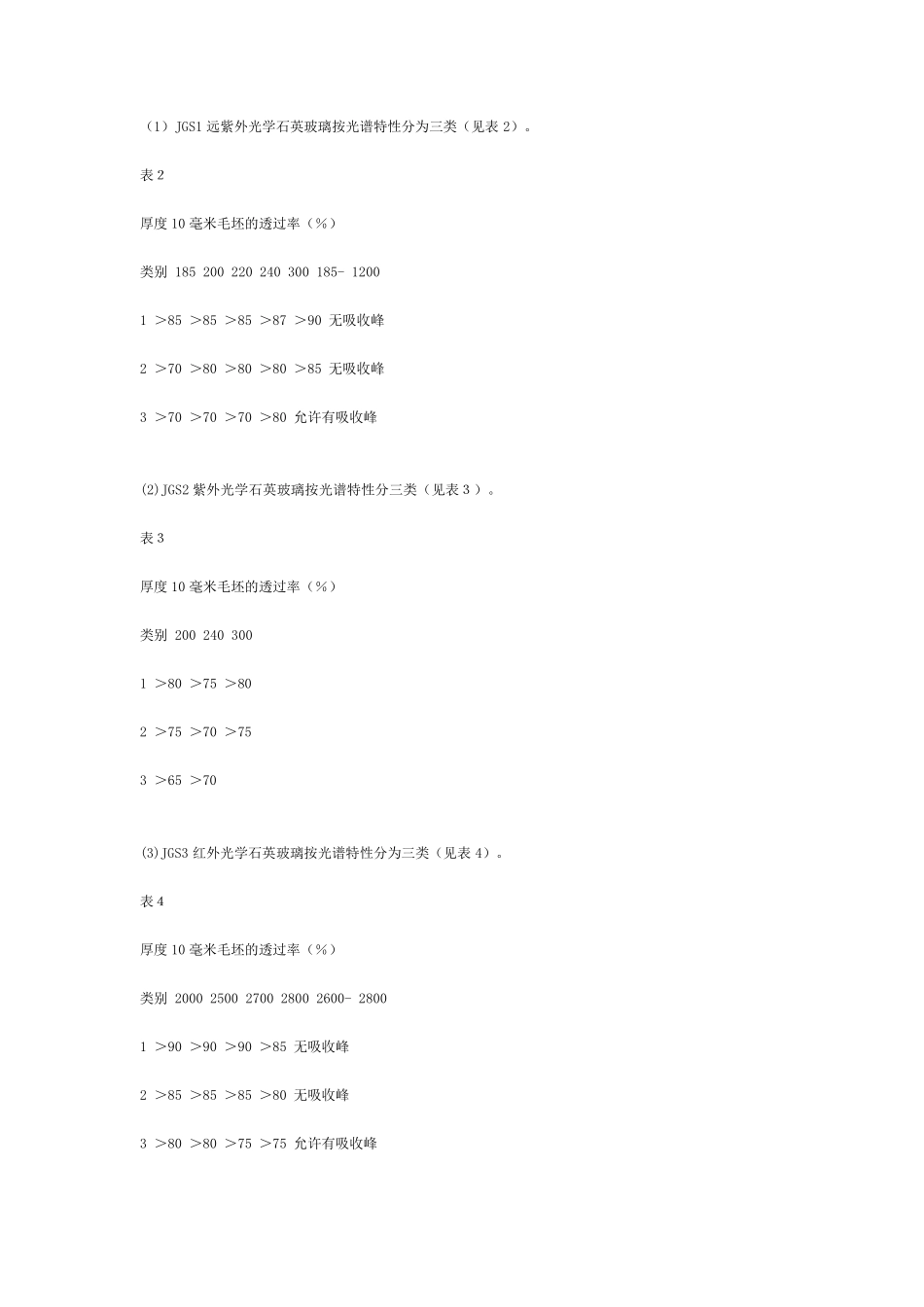

JGS1、JGS2、JGS3 光学石英玻璃 时间：2003-03-21 出处： 点击率：1770 字号：小 大 标准名称 ：JGS1、JGS2、JGS3 光学石英玻璃 标准类型 ：中华人民共和国国家标准 标准号 ：JC 185－81 标准发布单位：国家标准局 发布 标准正文 ：正文 一、牌号、名称与类别 1．光学石英玻璃的牌号与名称（见表 1）。 表１ 牌号 名 称 应用光谱波段（毫微米） JGS1 远紫外光学石英玻璃 185- 2500 JGS2 紫外光学石英玻璃 220- 2500 JGS3 红外光学石英玻璃 260- 3500 注：可见光石英玻璃可在以上三种牌号内任意选择。 2．光学石英玻璃按下列各项质量指标分类和定级。 （1）光谱特性：分三类； （2）光学均匀性：分五类。 （3）双折射：分五类； （4）条纹：分三类和三级； （5）颗粒不均匀性：分三类； （6）气泡：分七类； （7）荧光特性：分二类。 3．光谱特性 （1）JGS1 远紫外光学石英玻璃按光谱特性分为三类（见表2）。 表２ 厚度 10 毫米毛坯的透过率（％） 类别 185 200 220 240 300 185- 1200 1 ＞85 ＞85 ＞85 ＞87 ＞90 无吸收峰 2 ＞70 ＞80 ＞80 ＞80 ＞85 无吸收峰 3 ＞70 ＞70 ＞70 ＞80 允许有吸收峰 (2)JGS2 紫外光学石英玻璃按光谱特性分三类（见表３）。 表３ 厚度 10 毫米毛坯的透过率（％） 类别 200 240 300 1 ＞80 ＞75 ＞80 2 ＞75 ＞70 ＞75 3 ＞65 ＞70 (3)JGS3 红外光学石英玻璃按光谱特性分为三类（见表4）。 表４ 厚度 10 毫米毛坯的透过率（％） 类别 2000 2500 2700 2800 2600- 2800 1 ＞90 ＞90 ＞90 ＞85 无吸收峰 2 ＞85 ＞85 ＞85 ＞80 无吸收峰 3 ＞80 ＞80 ＞75 ＞75 允许有吸收峰 (4)JGS1、JGS2、JGS3 厚度10 毫米毛坯可见光部分平均透过率均应大于90％。 4.光学均匀性按最小鉴别角（φ）与理论鉴别角（φ0）之比，分为五类见表。理论鉴别角φ0 等于120′/D（圆孔）或 115′/D（长方孔）D 为平行光管的光栏尺寸，并与毛坯的直径（圆形毛坯）或边长（长方形毛坯用以计算φ0 的边）相等。 表５ 类 别 φ/φ0 最大比值 1 1.0 2 1.0 3 1.1 4 1.2 5 1.5 一类均匀性还需进行星点检查，星点绕射应是明亮的圆点，外面有些同心的圆环，但不应出现断裂、尾翅、畸角及扁圆变形等现象。 5.双折射分为五类（见表６）。 6.条纹。 （１）在条纹仪上，按规定方向观察毛...
