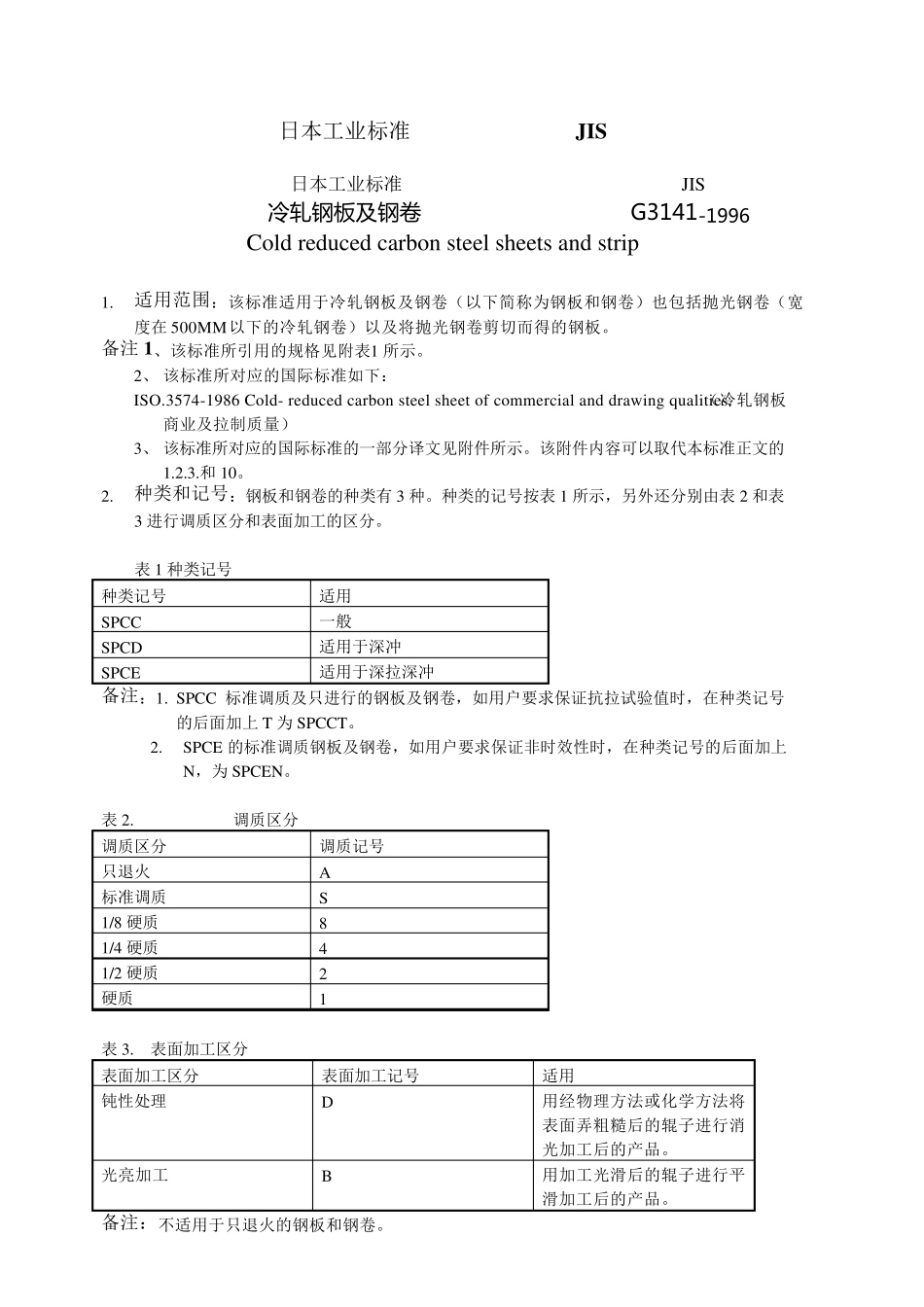

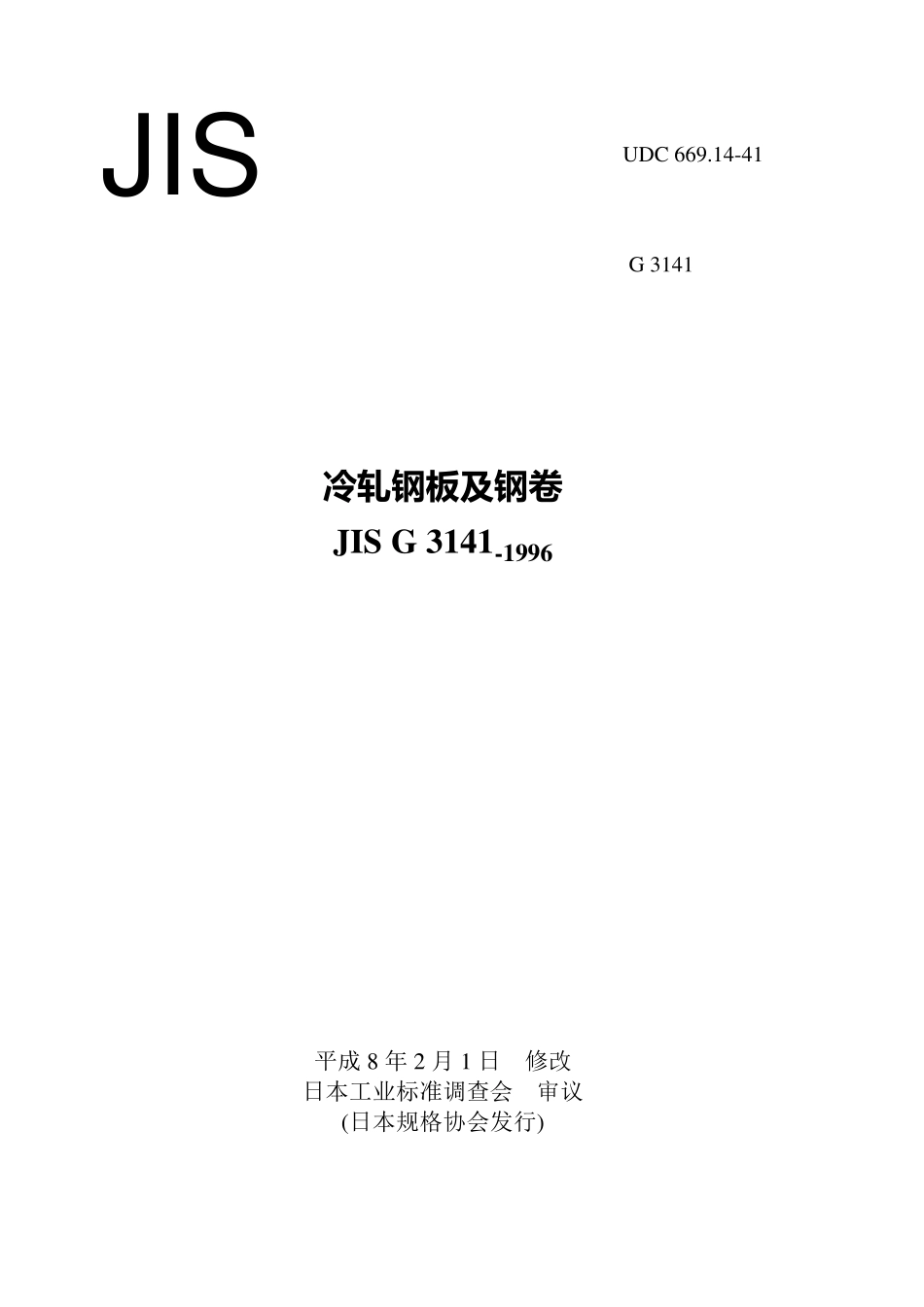

UDC 669.14-41 JIS G 3141 冷轧钢板及钢卷 JIS G 3141-1996 平成8 年2 月1 日 修改 日本工业标准调查会 审议 (日本规格协会发行) 日本工业标准 JIS 日本工业标准 JIS 冷轧钢板及钢卷 G3141-1996 Cold reduced carbon steel sheets and strip 1. 适用范围:该标准适用于冷轧钢板及钢卷(以下简称为钢板和钢卷)也包括抛光钢卷(宽度在500MM以下的冷轧钢卷)以及将抛光钢卷剪切而得的钢板。 备注1、该标准所引用的规格见附表1 所示。 2、 该标准所对应的国际标准如下: ISO.3574-1986 Cold- reduced carbon steel sheet of commercial and draw ing qualities.(冷轧钢板商业及拉制质量) 3、 该标准所对应的国际标准的一部分译文见附件所示。该附件内容可以取代本标准正文的1.2.3.和10。 2. 种类和记号:钢板和钢卷的种类有 3 种。种类的记号按表 1 所示,另外还分别由表 2 和表3 进行调质区分和表面加工的区分。 表 1 种类记号 种类记号 适用 SPCC 一般 SPCD 适用于深冲 SPCE 适用于深拉深冲 备注:1. SPCC 标准调质及只进行的钢板及钢卷,如用户要求保证抗拉试验值时,在种类记号的后面加上 T 为SPCCT。 2. SPCE 的标准调质钢板及钢卷,如用户要求保证非时效性时,在种类记号的后面加上N,为SPCEN。 表 2. 调质区分 调质区分 调质记号 只退火 A 标准调质 S 1/8 硬质 8 1/4 硬质 4 1/2 硬质 2 硬质 1 表 3. 表面加工区分 表面加工区分 表面加工记号 适用 钝性处理 D 用经物理方法或化学方法将表面弄粗糙后的辊子进行消光加工后的产品。 光亮加工 B 用加工光滑后的辊子进行平滑加工后的产品。 备注:不适用于只退火的钢板和钢卷。 第1 页 第2 页 G 3141--1996 3. 机械性质. 3.1 抗拉强度,延伸率及非时效性:标准调质及只退火的钢板及钢卷要进行第10 项试验,其抗拉强度,延伸率及非时效性见表1 所示。 表1 . 抗拉强度. 延伸率及非时效性 种 类 记号 抗拉强度N/MM2 延伸率 抗拉试验片 公称厚度区分MM 0.25 以上 0. 25 以上 0.40 以下 0. 40 以上 0.60 以下 0. 60 以上 1.0 以下 1. 0 以上 1.6 以下 1. 6 以上 2. .5 以下 2.5 以上 SPCC (270 以上) (32 以上) (34 以上) (36 以上) (37 以上) (38 以上) (39 以上) 5 号试验片的轧制方向 SPCD 270 以上 3...
