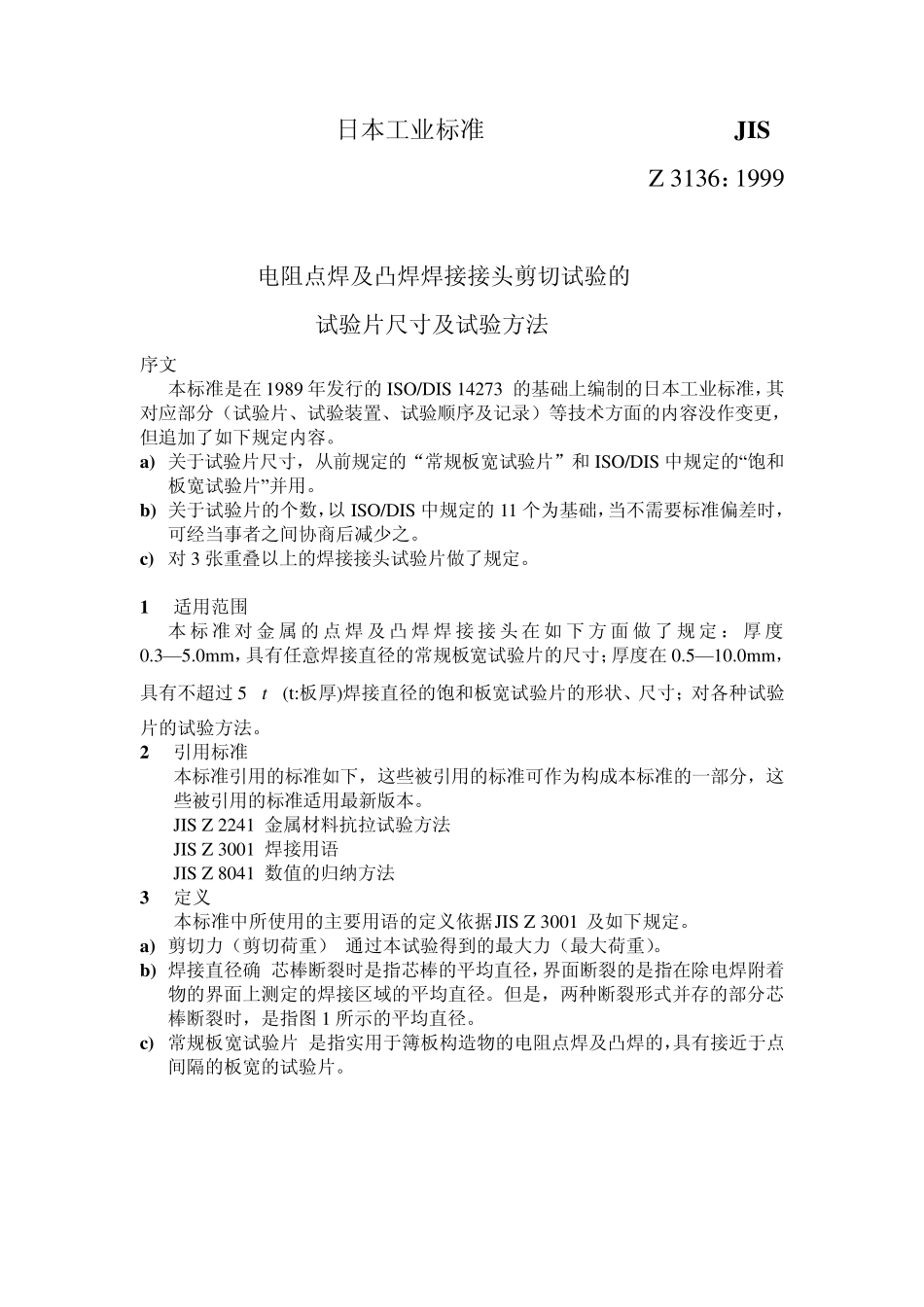

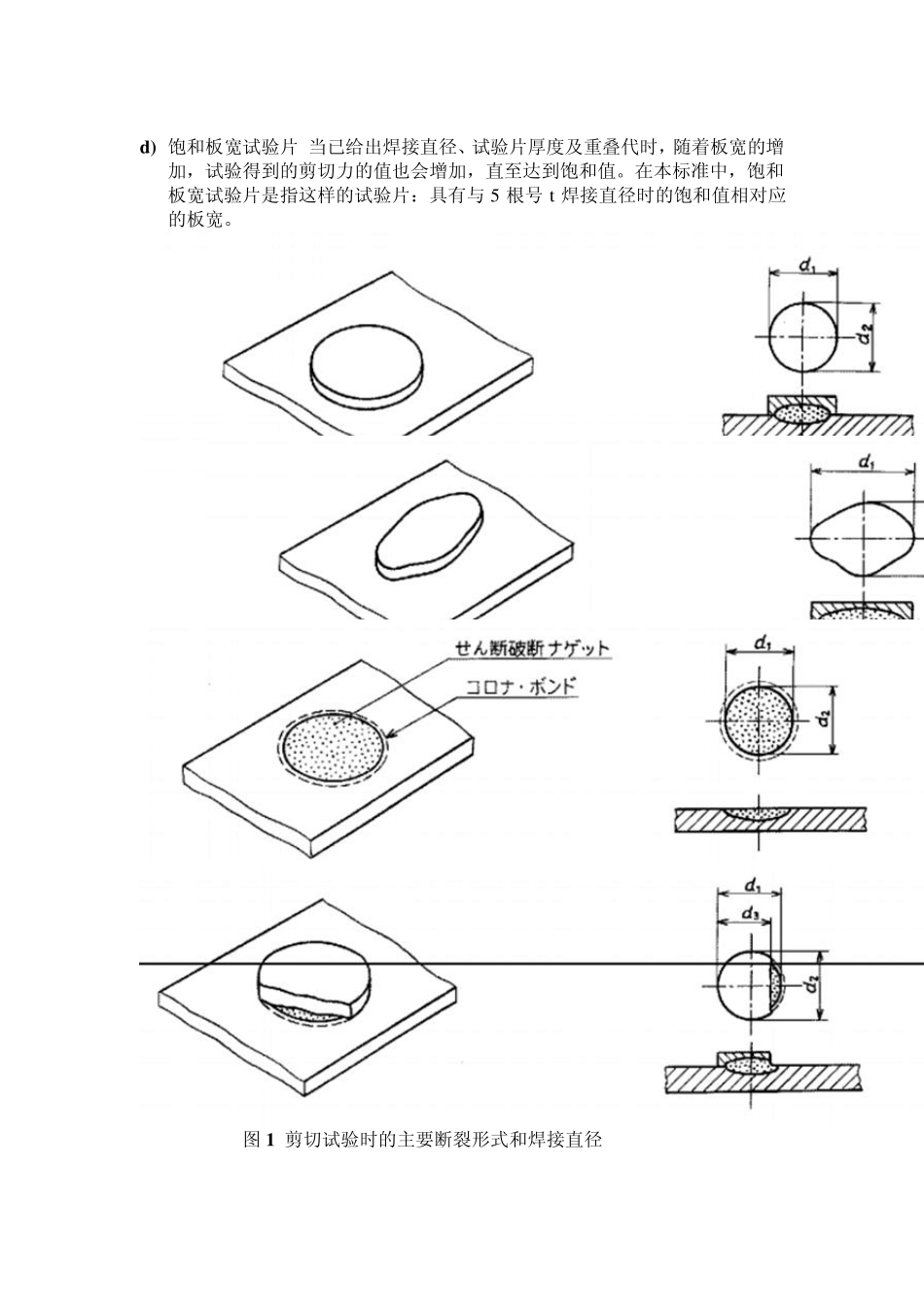

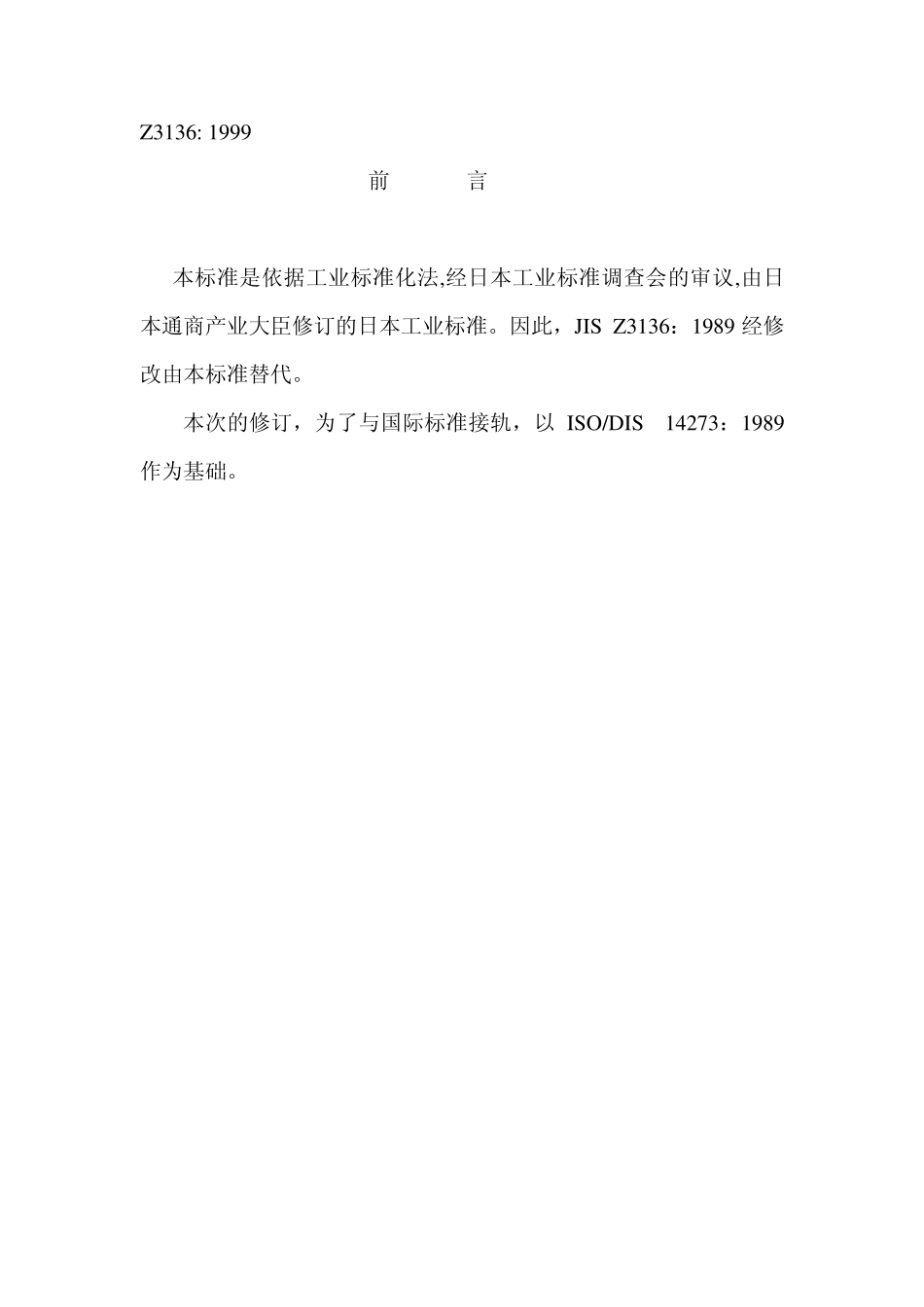

Z3136: 1999 前 言 本标准是依据工业标准化法,经日本工业标准调查会的审议,由日本通商产业大臣修订的日本工业标准。因此，JIS Z3136：1989 经修改由本标准替代。 本次的修订，为了与国际标准接轨，以 ISO/DIS 14273：1989作为基础。 日本工业标准 JIS Z 3136：1999 电阻点焊及凸焊焊接接头剪切试验的 试验片尺寸及试验方法 序文 本标准是在1989 年发行的ISO/DIS 14273 的基础上编制的日本工业标准，其对应部分（试验片、试验装置、试验顺序及记录）等技术方面的内容没作变更，但追加了如下规定内容。 a) 关于试验片尺寸，从前规定的“常规板宽试验片”和 ISO/DIS 中规定的“饱和板宽试验片” 并用。 b) 关于试验片的个数，以 ISO/DIS 中规定的11 个为基础，当不需要标准偏差时，可经当事者之间协商后减少之。 c) 对3 张重叠以上的焊接接头试验片做了规定。 1 适用范围 本标准对金 属 的点焊及凸焊焊接接头在如下方面做 了规定：厚 度0.3— 5.0mm，具有任意焊接直径的常规板宽试验片的尺寸；厚度在0.5— 10.0mm，具有不超过 5 t (t:板厚)焊接直径的饱和板宽试验片的形状、尺寸；对各种试验片的试验方法。 2 引用标准 本标准引用的标准如下，这些被引用的标准可作为构成本标准的一部分，这些被引用的标准适用最新版本。 JIS Z 2241 金属材料抗拉试验方法 JIS Z 3001 焊接用语 JIS Z 8041 数值的归纳方法 3 定义 本标准中所使用的主要用语的定义依据JIS Z 3001 及如下规定。 a) 剪切力（剪切荷重） 通过本试验得到的最大力（最大荷重）。 b) 焊接直径确 芯棒断裂时是指芯棒的平均直径，界面断裂的是指在除电焊附着物的界面上测定的焊接区域的平均直径。但是，两种断裂形式并存的部分芯棒断裂时，是指图 1 所示的平均直径。 c) 常规板宽试验片 是指实用于簿板构造物的电阻点焊及凸焊的，具有接近于点间隔的板宽的试验片。 d) 饱和板宽试验片 当已给出焊接直径、试验片厚度及重叠代时，随着板宽的增加，试验得到的剪切力的值也会增加，直至达到饱和值。在本标准中，饱和板宽试验片是指这样的试验片：具有与 5 根号 t焊接直径时的饱和值相对应的板宽。 图 1 剪切试验时的主要断裂形式和焊接直径 上图中的焊接直径均按下面的公式求得 D=(d1+d2)/2 4 试验片 4.1 试验片的形状及尺寸 试验片的形状如图2 所示。试验片的尺寸，常规板宽的试验片尺寸见表 1，...
